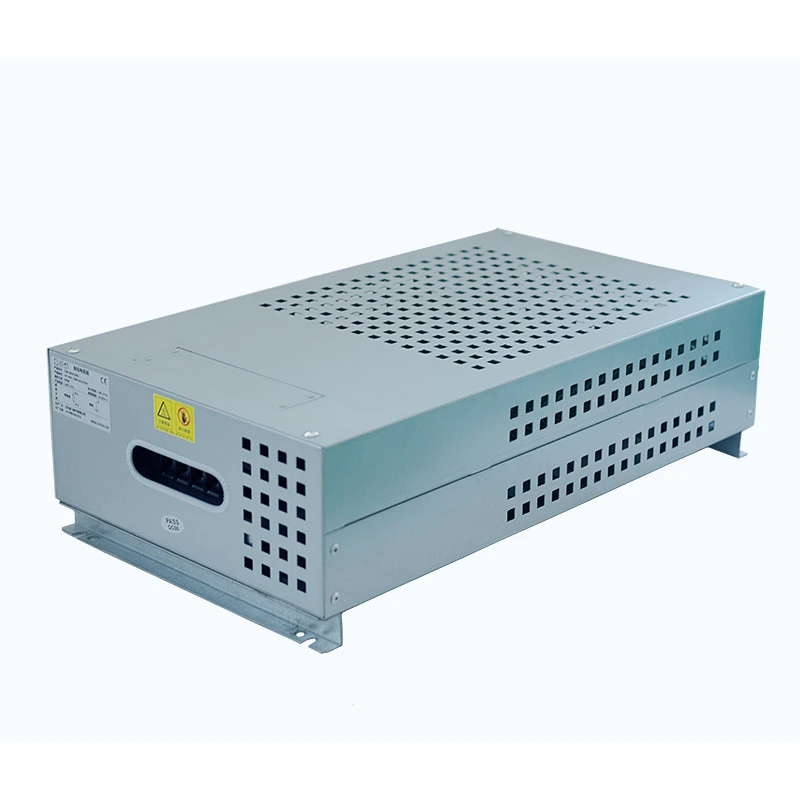

नालीदार प्रतिरोधी बक्स

DUFEW नालीदार प्रतिरोधक बक्स एक उच्च-शक्ति प्रतिरोधक असेंबली हो जसले श्रृंखला र समानान्तर जडान विधिहरू मार्फत बहु नालीदार प्रतिरोधक तत्वहरूलाई एकीकृत गर्दछ र तिनीहरूलाई व्यावसायिक घेरा भित्र फिक्स गर्दछ। यो विशेष गरी व्यक्तिगत प्रतिरोधकहरूको शक्ति सीमितता हटाउन र उच्च-शक्ति विद्युतीय प्रणालीहरूको लागि स्थिर ऊर्जा अवशोषण प्रदर्शन प्रदान गर्न विकसित गरिएको हो।

प्रतिरोधक बक्सले 30KW को अधिकतम पावर मूल्याङ्कन, 0.01Ω देखि 1KΩ प्रतिरोध मानहरू, र ±3%, ±5%, र ±10% को प्रतिरोध शुद्धता विकल्पहरूलाई समर्थन गर्दछ। आन्तरिक संरचनामा उच्च-वर्तमान टर्मिनल ब्लक र तापमान सुरक्षा स्विच समावेश छ, जबकि घेरा सुरक्षा ग्रेड विभिन्न अनुप्रयोग आवश्यकताहरू अनुसार अनुकूलित गर्न सकिन्छ।

चीनमा एक अनुभवी निर्माता र आपूर्तिकर्ताको रूपमा, DUFEW ले ब्रेकिङ प्रणालीहरू, चर फ्रिक्वेन्सी ड्राइभहरू, औद्योगिक स्वचालन उपकरणहरू, लिफ्टहरू, क्रेनहरू, रोलिङ मिलहरू, र कुशल ऊर्जा अपव्यय आवश्यक पर्ने अन्य अनुप्रयोगहरूको लागि अनुकूलित समाधानहरू प्रदान गर्दछ।

उत्पादन विवरण

नालीदार प्रतिरोधी बक्सको आन्तरिक संरचनामा श्रृंखला र समानान्तर सर्किटहरू मार्फत व्यवस्थित गरिएको र विशेष रूपमा डिजाइन गरिएको घेरा भित्र सुरक्षित रूपमा माउन्ट गरिएको बहु नालीदार प्रतिरोधक तत्वहरू हुन्छन्। यो मोड्युलर कन्फिगरेसनले स्थिर बिजुली प्रदर्शन र सुविधाजनक मर्मतसम्भार कायम राख्दा पावर क्षमता सुधार गर्दछ।

एन्क्लोजर एल्युमिनियम-जस्ता लेपित स्टील शीटबाट निर्मित छ, जसले उत्कृष्ट जंग प्रतिरोध, मेकानिकल बल, र गर्मी अपव्यय क्षमता प्रदान गर्दछ। एकीकृत भेन्टिलेसन संरचनाले वायु प्रवाहलाई अनुकूलन गर्न र निरन्तर सञ्चालनको क्रममा स्थिर तापमान कायम राख्न मद्दत गर्दछ।

बाह्य विद्युतीय जडानहरू सरल बनाउन प्रतिरोधक बक्स भित्र उच्च-वर्तमान टर्मिनल ब्लक स्थापना गरिएको छ। आन्तरिक तापक्रमले पूर्वनिर्धारित सुरक्षा सीमा नाघ्दा, अतिताता हुने क्षतिलाई रोक्न निर्मित तापमान सुरक्षा स्विचले स्वचालित रूपमा सर्किटलाई विच्छेद गर्दछ।

ग्राहकको आवश्यकता अनुसार, DUFEW ले वैकल्पिक कूलिङ फ्यान, स्वतन्त्र प्रतिरोधक समूह नियन्त्रण, र अनुकूलित सुरक्षा स्तरहरू प्रदान गर्न सक्छ। उत्पादन GB-5792 मानक अनुसार डिजाइन गरिएको छ र औद्योगिक वातावरणको मागको लागि उपयुक्त छ।

मोडेल व्याख्या

उदाहरण: CRB 10KW 13.6R J

आधारभूत प्यारामिटरहरू

अनुकूलित समाधान

DUFEW ले विभिन्न औद्योगिक परिचालन अवस्थाहरूमा आधारित अनुकूलित नालीदार प्रतिरोधी बक्स समाधानहरू प्रदान गर्दछ। ग्राहकहरूले तिनीहरूको प्रणाली आवश्यकताहरू अनुसार उपयुक्त पावर मूल्याङ्कनहरू, प्रतिरोध मानहरू, शीतलन विधिहरू, सुरक्षा स्तरहरू, र आन्तरिक सर्किट कन्फिगरेसनहरू चयन गर्न सक्छन्।

मोड्युलर डिजाइनले धेरै प्रतिरोधक इकाइहरूलाई विभिन्न पावर स्तरहरूमा संयोजन गर्न अनुमति दिन्छ, उत्पादनलाई उच्च ब्रेकिङ ऊर्जा, बारम्बार एक्सेलेरेशन र मन्दी, र निरन्तर कर्तव्य सञ्चालनका लागि उपयुक्त बनाउँछ।

अनुकूलन विकल्पहरू समावेश छन्:

- अनुकूलित मूल्याङ्कन शक्ति

- अनुकूलित प्रतिरोध मूल्य

- बहु-समूह प्रतिरोधी सर्किट डिजाइन

- अतिरिक्त कूलिंग फ्यान स्थापना

- अनुकूलित घेरा संरचना

- ग्राहक रेखाचित्र अनुसार OEM उत्पादन

मुख्य अनुप्रयोगहरू

चर फ्रिक्वेन्सी ड्राइभ (VFD) प्रणालीहरू

नालीदार रेसिस्टर बक्सले मोटर डिलेरेसनको समयमा उत्पन्न हुने पुनरुत्पादक ऊर्जालाई अवशोषित गर्दछ र DC बसको ओभरभोल्टेज त्रुटिहरू रोक्न मद्दत गर्दछ।

भारी शुल्क क्रेन र पोर्ट मेसिनरी

क्रेन, फहराउने उपकरण, र सामग्री ह्यान्डलिंग प्रणालीहरूमा बारम्बार ब्रेकिङ सञ्चालनका लागि डिजाइन गरिएको।

रोलिङ मिल्स

निरन्तर लोड अवस्थाहरूमा सञ्चालन उच्च-शक्ति मोटरहरूको लागि स्थिर ब्रेकिङ प्रदर्शन प्रदान गर्दछ।

लिफ्टहरू

बारम्बार त्वरण, ढिलाइ, र ऊर्जा खपत नियन्त्रण आवश्यक लिफ्ट प्रणालीहरूको लागि उपयुक्त।

औद्योगिक परीक्षण उपकरण

बिजुली परीक्षण र ऊर्जा अपव्यय अनुप्रयोगहरूको लागि भरपर्दो उच्च-शक्ति लोड घटकको रूपमा प्रयोग गरिन्छ।

मोड्युलर मर्मतसम्भार लाभहरू

DUFEW नालीदार प्रतिरोधी बक्सले मोड्युलर आन्तरिक प्रतिरोधक संरचना अपनाउछ। धेरै प्रतिरोधक तत्वहरूलाई स्वतन्त्र समूहहरूमा विभाजन गरिएको छ र अलग सर्किटहरू मार्फत जडान गरिएको छ, सजिलो मर्मत र प्रतिस्थापन लागत घटाउन अनुमति दिन्छ।

जब एकल रेसिस्टर समूह असफल हुन्छ, प्राविधिकहरूले सम्पूर्ण रेसिस्टर बक्स प्रतिस्थापन गर्नुको सट्टा क्षतिग्रस्त मोड्युल मात्र बदल्न आवश्यक छ। यो डिजाइनले उपकरणको उपलब्धतामा उल्लेखनीय सुधार गर्छ र दीर्घकालीन मर्मत खर्च घटाउँछ।

मुख्य मर्मत लाभहरू:

स्वतन्त्र प्रतिरोधक समूह डिजाइन

आन्तरिक प्रतिरोधक तत्वहरू अलग सर्किटहरूमा विभाजित छन्। एकल क्षतिग्रस्त खण्ड अन्य प्रतिरोधी समूहहरूको सञ्चालनलाई असर नगरी स्वतन्त्र रूपमा प्रतिस्थापन गर्न सकिन्छ।

सुविधाजनक उच्च-वर्तमान तारिङ प्रणाली

अगाडि-माउन्ट गरिएको उच्च-वर्तमान टर्मिनल ब्लकले केन्द्रीकृत र संगठित तारहरू प्रदान गर्दछ। ठूला पावर केबलहरू जडान, निरीक्षण, र मर्मतसम्भारको समयमा सजिलैसँग जडान गर्न सकिन्छ।

बिल्ट-इन ओभरहेटिंग संरक्षण

मानक तापमान सुरक्षा स्विचले स्वचालित रूपमा सर्किटलाई विच्छेद गर्दछ जब असामान्य तापमान अवस्थाहरू देखा पर्दछ, अप्रत्याशित सञ्चालनको क्रममा अत्यधिक तताउने कारणले प्रतिरोधक क्षतिलाई रोक्न।

भारी शुल्क उपकरण अनुप्रयोगहरूको लागि लाभ

DUFEW नालीदार प्रतिरोधी बक्स विशेष रूपमा भारी-कर्तव्य उपकरणहरूका लागि डिजाइन गरिएको हो जसलाई बारम्बार ब्रेक लगाउन, उच्च ऊर्जा अवशोषण र लामो निरन्तर सञ्चालन आवश्यक पर्दछ।

यो रोलिङ मिलहरू, पोर्ट क्रेनहरू, र भारी शुल्क लिफ्टहरू जस्ता औद्योगिक अनुप्रयोगहरूको लागि उपयुक्त छ, जहाँ ब्रेकिङ प्रतिरोधीहरूले बारम्बार ऊर्जा निर्वहन चक्रहरू सामना गर्न आवश्यक छ।

भारी शुल्क प्रदर्शन सुविधाहरू:

निरन्तर पुन: उत्पन्न ब्रेकिंग अनुप्रयोगहरूको लागि डिजाइन गरिएको

रोलिङ मिलहरू, पोर्ट मेसिनरी र भारी-लोड लिफ्टहरू सहित बारम्बार ऊर्जा प्रतिक्रिया अवस्थाहरू भएका उपकरणहरूको लागि उपयुक्त। चक्रीय सेवा जीवन निर्दिष्ट अपरेटिङ सर्तहरूमा 9000 घण्टा भन्दा बढी हुन सक्छ।

वैकल्पिक जबरजस्ती हावा शीतलन प्रणाली

उच्च-शक्ति अनुप्रयोगहरू वा उच्च-तापमान वातावरणहरूको लागि, तातो अपव्यय दक्षता सुधार गर्न र स्थिर सञ्चालन कायम राख्न कूलिंग फ्यानहरू स्थापना गर्न सकिन्छ।

प्रणाली एकीकरणको लागि मानकीकृत संलग्न डिजाइन

एकसमान घेरा आयामहरूले धेरै प्रतिरोधक बक्सहरू समानान्तरमा स्थापना गर्न अनुमति दिन्छ, ठूला परीक्षण प्रणालीहरू र पूर्ण विद्युतीय नियन्त्रण उपकरणहरूको लागि सफा लेआउट समाधान प्रदान गर्दछ।

मूल सामग्री कन्फिगरेसन

1. नालीदार मिश्र धातु स्ट्रिप प्रतिरोधक तत्व

प्रतिरोधक तत्व नालीदार संरचनामा बनेको कन्स्ट्यान्टन वा निकल-क्रोमियम मिश्र धातु स्ट्रिपहरूबाट निर्मित हुन्छ। यो डिजाइनले परजीवी इन्डक्टन्स कम गर्छ र प्रतिक्रिया कार्यसम्पादन सुधार गर्दछ, यसलाई उच्च आवृत्ति पल्स ब्रेकिङ र औद्योगिक अनुप्रयोगहरूको माग गर्न उपयुक्त बनाउँछ।

नालीदार पट्टीको बढ्दो सतह क्षेत्रले तापक्रम खपत क्षमता बढाउँछ, जबकि अपरेशनको समयमा स्थिर प्रतिरोध प्रदर्शनको लागि ≤300 ppm/℃ को तापक्रम गुणांक कायम राख्छ।

मुख्य फाइदाहरूमा कम-इन्डक्टन्स विशेषताहरू, उत्कृष्ट थर्मल स्थिरता, कुशल ताप अपव्यय, र बारम्बार पल्स लोडिङ अवस्थाहरूमा भरपर्दो प्रदर्शन समावेश छ।

2. एल्युमिनियम-जस्ता लेपित इस्पात घेरा

घेरा एल्युमिनियम-जस्ता लेपित स्टील शीटबाट निर्माण गरिएको छ, जसले औद्योगिक वातावरणको लागि बलियो जंग प्रतिरोध र अक्सीकरण सुरक्षा प्रदान गर्दछ। सटीक झुकाउने, वेल्डिंग प्रक्रियाहरू, र अनुकूलित भेन्टिलेसन च्यानलहरूले संरचनात्मक बल र वायुप्रवाह दक्षता दुवै सुधार गर्दछ।

मुख्य फाइदाहरूमा जंग प्रतिरोध, मेकानिकल स्थायित्व, सुधारिएको थर्मल व्यवस्थापन, र काम गर्ने अवस्थाहरूमा अनुकूलन क्षमता समावेश छ।

3. उच्च-तापमान इन्सुलेशन समर्थन संरचना

उच्च-तापमान सिरेमिक वा अभ्रक समर्थनहरू नालीदार प्रतिरोधी तत्वहरू सुरक्षित गर्न प्रयोग गरिन्छ जबकि ताप घटकहरू र घेराहरू बीच विद्युत अलगाव प्रदान गर्दछ। इन्सुलेशन संरचनाले 350 ℃ सम्म थर्मल अवस्थाहरूमा विश्वसनीय प्रदर्शन कायम राख्छ।

मुख्य फाइदाहरूमा उच्च-तापमान प्रतिरोध, स्थिर विद्युतीय इन्सुलेशन, परिष्कृत सुरक्षा, र निरन्तर थर्मल तनाव अन्तर्गत लामो सेवा जीवन समावेश छ।

4. एकीकृत टर्मिनल ब्लक

रेसिस्टर बक्सले उच्च-विद्युत अनुप्रयोगहरूमा भरपर्दो जडानको लागि डिजाइन गरिएको उच्च-वर्तमान तामा बसबार टर्मिनल संरचना अपनाउँछ। बहु-सर्किट तारिङ डिजाइनले केबल जडानहरू व्यवस्थित गर्न, तातो उत्पादन घटाउन र विद्युतीय स्थिरता सुधार गर्न मद्दत गर्छ।

मुख्य फाइदाहरूमा उच्च वर्तमान बोक्ने क्षमता, सुविधाजनक स्थापना, स्थिर विद्युत जडान, र ठूलो पावर प्रणालीहरूको लागि उपयुक्तता समावेश छ।

5. वैकल्पिक अवयवहरू

वैकल्पिक कन्फिगरेसनहरूमा तापक्रम सुरक्षा स्विचहरू र अक्षीय कूलिङ फ्यानहरू समावेश छन्। तापक्रम स्विचले असामान्य तापमान अवस्था हुँदा सर्किट विच्छेद गरेर अतिरिक्त सुरक्षा प्रदान गर्दछ, जबकि जबरजस्ती हावा कूलिंगले तापमान वृद्धि घटाउन र संलग्न स्थापनाहरूमा निरन्तर सञ्चालन क्षमता सुधार गर्न मद्दत गर्दछ।

प्रदर्शन विशेषताहरू

विद्युतीय विशेषताहरू

मेकानिकल विशेषताहरू

नालीदार प्रतिरोधी बक्स बनाम परम्परागत प्रतिरोधक समाधान

प्रणाली स्थिरता, सुरक्षा, र मर्मत दक्षता सुधार गर्नको लागि उपयुक्त ब्रेकिङ प्रतिरोधक समाधान चयन गर्नु महत्त्वपूर्ण छ। व्यक्तिगत एल्युमिनियम राखिएको प्रतिरोधकहरू, ट्यूबलर प्रतिरोधकहरू, वा स्ट्यान्डअलोन प्रतिरोधक तत्वहरूसँग तुलना गरी, DUFEW ले सुधारिएको सुरक्षा, थर्मल व्यवस्थापन, र औद्योगिक पावर अनुप्रयोगहरूको लागि सजिलो स्थापनाको साथ थप एकीकृत डिजाइन प्रदान गर्दछ।

FAQ

Q1: कहिले यो समाधान एकल प्रतिरोध तत्व भन्दा बढी उपयुक्त छ?

A: यो समाधान उपयुक्त हुन्छ जब अनुप्रयोगलाई उच्च शक्ति क्षमता, एकीकृत घेरा सुरक्षा, वा एकल प्रतिरोधकले प्रदान गर्न सक्ने भन्दा बढी सुविधाजनक मर्मत आवश्यक पर्दछ। यो सामान्यतया चर फ्रिक्वेन्सी ड्राइभ प्रणालीहरू, क्रेनहरू, लिफ्टहरू, रोलिङ मिलहरू, र बारम्बार ब्रेकिङ आवश्यकताहरूसँग अन्य औद्योगिक उपकरणहरूमा लागू हुन्छ।

Q2: तापमान संरक्षण प्रणाली कसरी काम गर्छ?

A: बिल्ट-इन तापमान सुरक्षा स्विचले सञ्चालनको तापक्रमलाई निरन्तर निगरानी गर्दछ। जब तापक्रम पूर्वनिर्धारित सुरक्षा सीमा नाघ्छ, सुरक्षा यन्त्रले अति तताउने जोखिमहरू कम गर्न र प्रतिरोधी प्रणालीलाई सुरक्षित गर्न सर्किटलाई विच्छेद गर्दछ।

Q3: लगातार सञ्चालनको लागि जबरजस्ती एयर कूलिंग थप्न सकिन्छ?

A: हो। उच्च पावर आउटपुट, बारम्बार ब्रेकिङ चक्र, वा सीमित भेन्टिलेसन अवस्थाहरू समावेश गर्ने अनुप्रयोगहरूको लागि, तातो अपव्यय सुधार गर्न र स्थिर सञ्चालन कायम राख्न वैकल्पिक कूलिङ फ्यान प्रणाली स्थापना गर्न सकिन्छ।

Q4: के आन्तरिक प्रतिरोधी समूहहरू स्वतन्त्र रूपमा काम गर्न सक्छन्?

A: हो। आन्तरिक प्रतिरोधक तत्वहरूलाई आवेदन आवश्यकताहरू अनुसार धेरै स्वतन्त्र समूहहरूमा कन्फिगर गर्न सकिन्छ। यसले लचिलो लोड समायोजन, सजिलो गल्ती अलगाव, र सुधारिएको प्रणाली विश्वसनीयता अनुमति दिन्छ।

Q5: DUFE ले कुन पावर दायरा प्रदान गर्न सक्छ?

A: मानक कन्फिगरेसनहरूले 1KW देखि 30KW सम्मको शक्ति मूल्याङ्कनहरू समर्थन गर्दछ। विभिन्न पावर स्तरहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि, DUFEW ले सञ्चालन अवस्था र प्राविधिक विशिष्टताहरूमा आधारित अनुकूलित समाधानहरू विकास गर्न सक्छ।

Q6: के प्रतिरोध मानहरू उपलब्ध छन्?

A: प्रतिरोध मानहरू प्रणाली आवश्यकताहरू अनुसार अनुकूलित गर्न सकिन्छ। मानक विकल्पहरूले बिजुली अनुप्रयोगमा निर्भर गर्दै, विभिन्न प्रतिरोध दायराहरू र ±3%, ±5%, र ±10% को सहिष्णुताहरू समावेश गर्दछ।

Q7: कुन उद्योगहरूले यस प्रकारको प्रतिरोधक समाधान प्रयोग गर्छन्?

A: यो व्यापक रूपमा औद्योगिक ड्राइभ र ऊर्जा नियन्त्रण अनुप्रयोगहरूमा प्रयोग गरिन्छ, चर फ्रिक्वेन्सी ड्राइभहरू, क्रेनहरू, पोर्ट मेसिनरीहरू, लिफ्टहरू, रोलिङ मिलहरू, स्वचालन उपकरणहरू, र विद्युतीय परीक्षण प्रणालीहरू सहित। यो विशेष गरी बारम्बार ब्रेकिङ, ऊर्जा अपव्यय, र स्थिर थर्मल प्रदर्शन आवश्यक अनुप्रयोगहरूको लागि उपयुक्त छ।

Q8: के DUFEW ले अनुकूलित प्रतिरोधी समाधानहरू प्रदान गर्दछ?

A: हो। DUFEW ले ग्राहकको आवश्यकता अनुसार अनुकूलित डिजाइनहरूलाई समर्थन गर्दछ, जसमा शक्ति मूल्याङ्कन, प्रतिरोध मूल्य, घेरा संरचना, सुरक्षा स्तर, कूलिङ विधि, र आन्तरिक सर्किट कन्फिगरेसन समावेश छ। ग्राहकहरूले आवेदन विवरणहरू वा प्राविधिक रेखाचित्रहरू प्रदान गर्न सक्छन्, र DUFEW इन्जिनियरहरूले वास्तविक सञ्चालन अवस्थाहरूमा आधारित उपयुक्त समाधान विकास गर्नेछन्।
