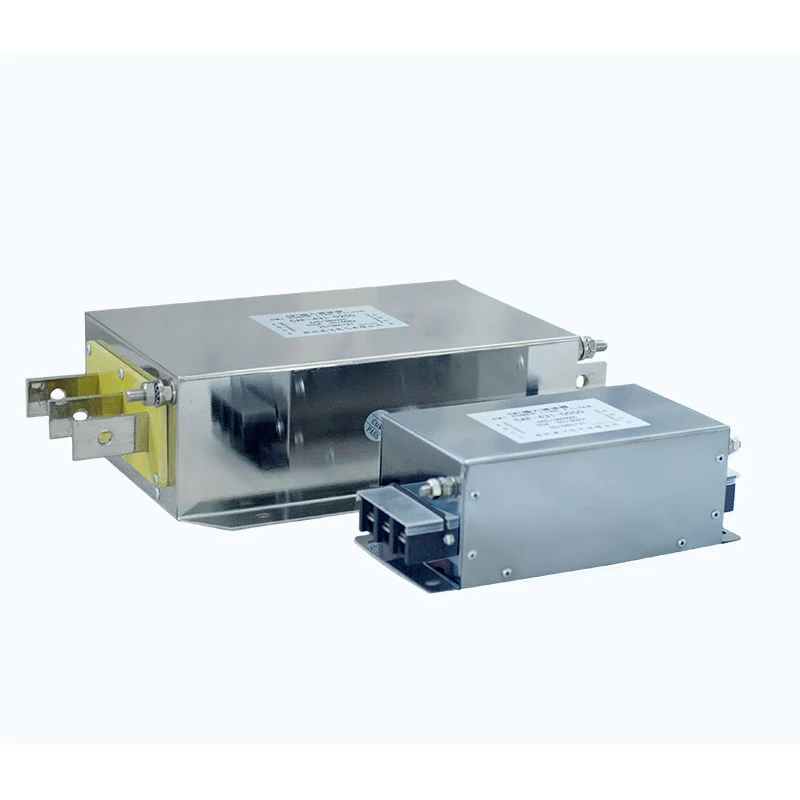

चर फ्रिक्वेन्सी ड्राइभ फिल्टर

एक चर फ्रिक्वेन्सी ड्राइभ फिल्टर मोटर गति नियमन को समयमा उत्पन्न विद्युत हस्तक्षेप नियन्त्रण गर्न एक चर आवृत्ति ड्राइव वरिपरि स्थापित छ।

एक सामान्य जडान हो:

पावर सप्लाई → इनपुट फिल्टरिङ → VFD → आउटपुट फिल्टरिङ → मोटर

दुई खण्डहरूले ड्राइभ प्रणालीको विभिन्न भागहरूलाई सम्बोधन गर्दछ।

इनपुट फिल्टरिङ नियन्त्रणहरूले VFD र पावर नेटवर्क बीच विद्युत चुम्बकीय हस्तक्षेप सञ्चालन गर्यो।

आउटपुट फिल्टरिङले केबल मार्फत मोटरमा पुग्नु अघि PWM स्विचिङद्वारा उत्पादित उच्च-फ्रिक्वेन्सी कम्पोनेन्टहरूलाई कम गर्छ।

यो कन्फिगरेसन एप्लिकेसनहरूको लागि हो जहाँ पावर-साइड EMI र मोटर-साइड उच्च-फ्रिक्वेन्सी प्रभावहरू विचार गर्न आवश्यक छ।

यो पारम्परिक इनपुट EMI फिल्टर भन्दा फरक छ, जसले पावर सप्लाई र ड्राइभ बीचको जडानलाई मात्र फिल्टर गर्दछ।

इनपुट-साइड ईएमआई फिल्टरिङ

VFD भित्र यन्त्रहरू स्विच गर्दा उच्च-फ्रिक्वेन्सी विद्युतीय कम्पोनेन्टहरू उत्पन्न हुन्छन् जसले बिजुली आपूर्ति मार्फत यात्रा गर्न सक्छ र समान वितरण प्रणालीमा अन्य उपकरणहरूलाई असर गर्न सक्छ। इनपुट सेक्शनले कमन-मोड र डिफरेंशियल-मोड एटेन्युएसनका लागि चुम्बकीय र क्यापेसिटिभ कम्पोनेन्टहरू प्रयोग गर्छ, जसमा सामान्य-मोड चोकहरू, डिफरेंशियल-मोड इन्डक्टिव कम्पोनेन्टहरू, X क्यापेसिटरहरू, Y क्यापेसिटरहरू, र प्रतिरोधहरू समावेश हुन सक्छन्।

इनपुट खण्ड सञ्चालन गरिएको EMI दमनका लागि हो र विशेष कम-फ्रिक्वेन्सी THD आवश्यकताहरू लागू हुने समर्पित हार्मोनिक क्षतिपूर्ति प्रणालीलाई प्रतिस्थापन गर्दैन।

आउटपुट-साइड मोटर फिल्टरिंग

एक VFD ले छिटो भोल्टेज संक्रमण संग PWM आउटपुट तरंग उत्पादन गर्दछ। लामो मोटर केबलहरूको साथ, वितरित क्यापेसिटन्स र प्रतिबाधाले मोटर टर्मिनलहरूमा भोल्टेज तरंगलाई असर गर्न सक्छ। आउटपुट खण्डले उच्च-फ्रिक्वेन्सी कम्पोनेन्टहरू कम गर्छ र मोटर-साइड dv/dt, परावर्तित-वेभ प्रभावहरू, मोटर घुमाउने इन्सुलेशन तनाव, र निश्चित उच्च-फ्रिक्वेन्सी मोटर शोर कम गर्न मद्दत गर्न सक्छ।

वास्तविक कार्यसम्पादन VFD स्विचिङ विशेषताहरू, केबल लम्बाइ र निर्माण, मोटर इन्सुलेशन, ग्राउन्डिङ, र चयन गरिएको फिल्टर कन्फिगरेसनमा निर्भर गर्दछ।

एक एकीकृत फिल्टर कहिले आवश्यक छ?

प्रत्येक VFD स्थापनालाई इनपुट र आउटपुट फिल्टरिङ दुवै आवश्यक पर्दैन।

आवश्यक कन्फिगरेसन सम्बोधन भइरहेको समस्यामा निर्भर गर्दछ।

यो भिन्नता उत्पादन चयन गर्दा महत्त्वपूर्ण छ। VFD अवस्थित भएको कारणले मात्र स्थापना गर्नुको सट्टा वास्तविक विद्युतीय समस्या अनुसार फिल्टर निर्दिष्ट गर्नुपर्छ।

एकीकृत फिल्टर निर्माण

Dufew इलेक्ट्रिकले एक विधानसभा भित्र इनपुट र आउटपुट फिल्टरिङ सर्किटहरू संयोजन गर्दछ।

दुई खण्डहरूमा बिजुली आपूर्ति, VFD, र मोटर जडानको लागि अलग-अलग विद्युतीय मार्गहरू र टर्मिनल क्षेत्रहरू छन्।

फिल्टरिङ नेटवर्कले समावेश गर्न सक्छ:

- सामान्य-मोड चुम्बकीय घटक

- भिन्न-मोड आगमनात्मक घटक

- एक्स क्यापेसिटर

- Y capacitors

- डेम्पिङ प्रतिरोधकहरू

- चयन गरिएको कन्फिगरेसन द्वारा आवश्यक अन्य घटकहरू

एकीकृत निर्माणले इनपुट र आउटपुट फिल्टरिङ दुवै आवश्यक हुँदा दुई छुट्टाछुट्टै फिल्टर हाउसहरू स्थापना गर्ने आवश्यकतालाई कम गर्छ।

वास्तविक आन्तरिक व्यवस्था उत्पादन मूल्याङ्कन र कन्फिगरेसनमा निर्भर गर्दछ।

प्राविधिक विनिर्देशहरू

* केबलको अधिकतम लम्बाइ अनुप्रयोगमा निर्भर छ र VFD आउटपुट विशेषताहरू, मोटर, केबल प्रकार, ग्राउन्डिङ व्यवस्था, र चयन गरिएको फिल्टर मोडेल अनुसार प्रमाणित गरिनुपर्छ।

मोडेल पहिचान

एक सामान्य Dufew फिल्टर मोडेल हो: CAF-4 3 1-0010

एकीकृत इनपुट/आउटपुट कन्फिगरेसनको लागि, लागू हुने मोडेल कोड सम्बन्धित उत्पादन रेखाचित्र र विशिष्टता विरुद्ध पुष्टि हुनुपर्छ।

सामान्य अनुप्रयोगहरू

नोट: आवश्यक फिल्टर कन्फिगरेसन VFD, मोटर, केबल लम्बाइ, EMC अवस्था, र विशिष्ट हस्तक्षेप समस्यामा निर्भर गर्दछ। प्रत्येक VFD अनुप्रयोगलाई इनपुट र आउटपुट फिल्टरिङ दुवै आवश्यक पर्दैन।

चयन प्यारामिटरहरू

उत्पादन चयनको लागि सिफारिस गरिएको जानकारी

प्रारम्भिक मूल्याङ्कनको लागि, ग्राहकहरूले प्रदान गर्न सक्छन्:

VFD मोडेल + रेटेड भोल्टेज + मूल्याङ्कन गरिएको वर्तमान + मोटर पावर + मोटर केबल लम्बाइ + केबल प्रकार + स्विचिंग आवृत्ति + अवलोकन हस्तक्षेप

यो जानकारी सामान्यतया मोटर पावर द्वारा फिल्टर निर्दिष्ट गर्नु भन्दा फिल्टर चयन को लागी अधिक उपयोगी छ।

स्थापना आवश्यकताहरू

सही स्थापना महत्त्वपूर्ण छ किनभने उच्च-फ्रिक्वेन्सी हस्तक्षेपले फिल्टरिङ सर्किटको भागलाई अनुपयुक्त तारहरू मार्फत बाइपास गर्न सक्छ।

इनपुट र आउटपुट जडानहरू

बिजुली आपूर्ति र VFD बीचको इनपुट खण्ड जडान गर्नुहोस्।

VFD र मोटर बीचको आउटपुट खण्ड जडान गर्नुहोस्।

इनपुट र आउटपुट टर्मिनलहरू उत्पादन तारिङ रेखाचित्र अनुसार जडान हुनुपर्छ र आदानप्रदान हुनु हुँदैन।

केबल विभाजन

पावर-साइड र मोटर-साइड केबलहरू छुट्टाछुट्टै रूट गर्नुपर्छ।

फिल्टर इनपुट र आउटपुट कन्डक्टरहरू बीच लामो समानान्तर रनहरूबाट बच्नुहोस्, किनकि इलेक्ट्रोम्याग्नेटिक युग्मनले फिल्टरिंग प्रभावकारिता कम गर्न सक्छ।

ग्राउन्डिङ

फिल्टर लागू विद्युतीय स्थापना आवश्यकताहरू र VFD निर्माताको EMC निर्देशनहरू अनुसार ग्राउन्ड गरिएको हुनुपर्छ।

उच्च आवृत्ति हस्तक्षेपको लागि, छोटो, कम प्रतिबाधा ग्राउन्डिङ मार्ग सामान्यतया रुचाइन्छ।

मोटर केबल शिल्डिंग

जहाँ शिल्डेड मोटर केबल प्रयोग गरिन्छ, केबल ढाल VFD निर्माताको EMC आवश्यकताहरू अनुसार समाप्त गरिनु पर्छ।

पूर्व अपरेशन जाँच

प्रणाली सक्रिय गर्नु अघि, प्रमाणित गर्नुहोस्:

- फिल्टर भोल्टेज र हालको मूल्याङ्कन

- टर्मिनल जडानहरू

- ग्राउन्डिङ

- इनपुट/आउटपुट केबल रूटिङ

- मोटर जडान

- मेकानिकल माउन्टिङ

स्थापना पछि, सामान्य VFD र मोटर सञ्चालन प्रमाणित गर्नुहोस् र मूल हस्तक्षेप अवस्था जाँच गर्नुहोस्।

उत्पादन र गुणस्तर नियन्त्रण

डुफ्यू इलेक्ट्रिकले प्रतिरोधकहरू, ब्रेकिङ प्रणालीहरू, रिएक्टरहरू, फिल्टरहरू, ट्रान्सफर्मरहरू, र अनुकूलित विद्युतीय घटकहरू सहित पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरू निर्माण गर्दछ। चर फ्रिक्वेन्सी ड्राइभ फिल्टरहरू आवश्यक विद्युतीय कन्फिगरेसन र अनुप्रयोग अनुसार उत्पादन गरिन्छ।

उत्पादन प्रक्रियाले सामान्यतया कम्पोनेन्ट निरीक्षण, चुम्बकीय घटक प्रशोधन, घुमाउरो र इन्सुलेशन, फिल्टर असेंबली, विद्युतीय परीक्षण, अन्तिम निरीक्षण, र प्याकेजिङ्ग समावेश गर्दछ। उत्पादनको कन्फिगरेसनमा निर्भर गर्दै, गुणस्तर जाँचहरूमा कम्पोनेन्ट स्पेसिफिकेशन, घुमाउरो, इन्सुलेशन, टर्मिनलहरू, इन्सुलेशन प्रतिरोध, डाइइलेक्ट्रिक शक्ति, विद्युतीय प्रदर्शन, र आयामहरू समावेश हुन सक्छन्।

उत्पादन-विशेष रेखाचित्रहरू, परीक्षण रेकर्डहरू, र प्राविधिक कागजातहरू परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ।

प्रमाणीकरण र गुणस्तर आश्वासन

Dufew इलेक्ट्रिकसँग यसको गुणस्तर व्यवस्थापन र उत्पादन अनुपालन आवश्यकताहरूलाई समर्थन गर्ने ISO र CE प्रमाणपत्रहरू छन्।

लागू प्रमाणपत्र र प्राविधिक कागजात विशिष्ट उत्पादन मोडेल र गन्तव्य बजार अनुसार पुष्टि हुनुपर्छ।

गुणस्तर निरीक्षणले विद्युतीय परीक्षण र अन्तिम निरीक्षण मार्फत कम्पोनेन्ट प्रमाणिकरण र विधानसभाबाट सान्दर्भिक चरणहरू समावेश गर्दछ।

प्याकेजिङ र वितरण

Dufew इलेक्ट्रिकले OEMs, वितरकहरू, प्रणाली इन्टिग्रेटरहरू, र औद्योगिक प्रयोगकर्ताहरूलाई फिल्टर र अन्य पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरू आपूर्ति गर्दछ।

प्याकेजिङ र वितरण व्यवस्था उत्पादन आयाम, वजन, मात्रा, गन्तव्य, र ग्राहक आवश्यकता अनुसार चयन गरिन्छ।

उपलब्ध ढुवानी व्यवस्थाहरू समावेश हुन सक्छ:

- समुद्री माल ढुवानी

- एयर फ्रेट

- एक्सप्रेस डेलिभरी

- ग्राहक-नामांकित फर्वार्डर

प्याकेजिङ्ग उत्पादन निर्माण र यातायात अवस्था अनुसार चयन गरिएको छ।

बारम्बार सोधिने प्रश्नहरू

Q1: इनपुट फिल्टर र आउटपुट फिल्टर बीच के भिन्नता छ?

सञ्चालन गरिएको EMI नियन्त्रण गर्नको लागि बिजुली आपूर्ति र VFD बीच एक इनपुट फिल्टर स्थापना गरिएको छ। उच्च-फ्रिक्वेन्सी कम्पोनेन्टहरू, dv/dt, र प्रतिबिम्बित-तरंग प्रभावहरू नियन्त्रण गर्न VFD र मोटरको बीचमा आउटपुट फिल्टर स्थापना गरिएको छ।

Q2: के प्रत्येक VFD लाई आउटपुट फिल्टर चाहिन्छ?

होइन। आवश्यकता मोटर केबल लम्बाइ, VFD आउटपुट विशेषताहरू, मोटर इन्सुलेशन, EMC सर्तहरू, र अनुप्रयोग आवश्यकताहरूमा निर्भर गर्दछ।

Q3: के यो फिल्टर सर्वो ड्राइभको साथ प्रयोग गर्न सकिन्छ?

हो। यो सर्वो ड्राइभ अनुप्रयोगहरूको लागि मूल्याङ्कन गर्न सकिन्छ जहाँ इनपुट-साइड ईएमआई वा मोटर-साइड उच्च-फ्रिक्वेन्सी हस्तक्षेप नियन्त्रण गर्न आवश्यक छ। विद्युतीय मूल्याङ्कन ड्राइभ प्रणालीसँग मेल खानुपर्छ।

Q4: के आउटपुट फिल्टरले मोटरमा dv/dt घटाउन सक्छ?

हो। आउटपुट खण्ड उच्च-फ्रिक्वेन्सी स्विचिङ कम्पोनेन्टहरू कम गर्न डिजाइन गरिएको छ र मोटर टर्मिनलहरूमा dv/dt कम गर्न सक्छ। वास्तविक परिणाम VFD, फिल्टर कन्फिगरेसन, केबल, र मोटरमा निर्भर गर्दछ।

Q5: यो लामो मोटर केबल संग प्रयोग गर्न सकिन्छ?

हो। लामो मोटर केबलहरूले प्रतिबिम्बित-लहर र उच्च-फ्रिक्वेन्सी भोल्टेज प्रभावहरू बढाउन सक्छ, जसले उत्पादन फिल्टरिङलाई थप सान्दर्भिक बनाउँछ। विशेष अनुप्रयोगको लागि स्वीकार्य केबल लम्बाइ पुष्टि हुनुपर्छ।

Q6: के यो फिल्टरले समर्पित हार्मोनिक फिल्टरलाई प्रतिस्थापन गर्छ?

जरूरी छैन। यो उत्पादन मुख्यतया VFD प्रणाली वरिपरि EMI र उच्च आवृत्ति फिल्टरिङको लागि हो। यदि आवश्यकता विशिष्ट पावर-प्रणाली हार्मोनिक आदेशहरू वा THD नियन्त्रण गर्न हो भने, एक समर्पित हार्मोनिक शमन समाधान मूल्याङ्कन गरिनु पर्छ।

Q7: के फिल्टरलाई इलेक्ट्रोनिक समायोजन आवश्यक छ?

कुनै इलेक्ट्रोनिक समायोजन सामान्यतया आवश्यक छैन किनभने फिल्टर निष्क्रिय छ। सही मोडेल चयन, तार, ग्राउन्डिङ, र स्थापना अझै आवश्यक छ।

Q8: चयनको लागि के जानकारी प्रदान गर्नुपर्छ?

VFD मोडेल, आपूर्ति भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, मोटर पावर, मोटर केबल लम्बाइ, केबल प्रकार, र विशिष्ट हस्तक्षेप वा मोटर-साइड मुद्दा उपयुक्त कन्फिगरेसन चयन गर्न उपयोगी छन्।

चीनमा चर फ्रिक्वेन्सी ड्राइभ फिल्टर निर्माता

Dufew इलेक्ट्रिकले VFDs, सर्वो ड्राइभहरू, मोटर नियन्त्रण प्रणालीहरू, र औद्योगिक स्वचालन उपकरणहरूको लागि भेरिएबल फ्रिक्वेन्सी ड्राइभ फिल्टरहरू निर्माण गर्दछ।

एकीकृत कन्फिगरेसनले इनपुट-साइड ईएमआई फिल्टरिङ र आउटपुट-साइड मोटर फिल्टरिंग एक विधानसभा भित्र प्रदान गर्दछ। चयन ड्राइभ मूल्याङ्कन, मोटर विशेषताहरू, केबल लम्बाइ, EMC सर्तहरू, र स्थापना आवश्यकताहरूमा आधारित हुन सक्छ।

उत्पादन मूल्याङ्कनका लागि, VFD मोडेल, मोटर पावर, मूल्याङ्कन गरिएको वर्तमान, मोटर केबल लम्बाइ, केबल प्रकार, र आपूर्ति भोल्टेज प्रदान गर्नुहोस्।
