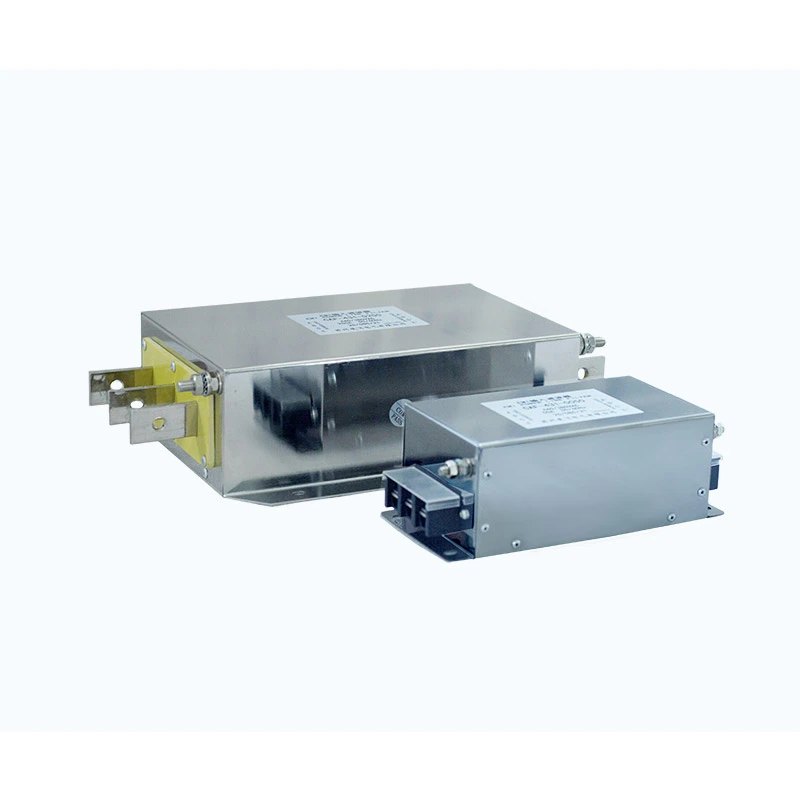

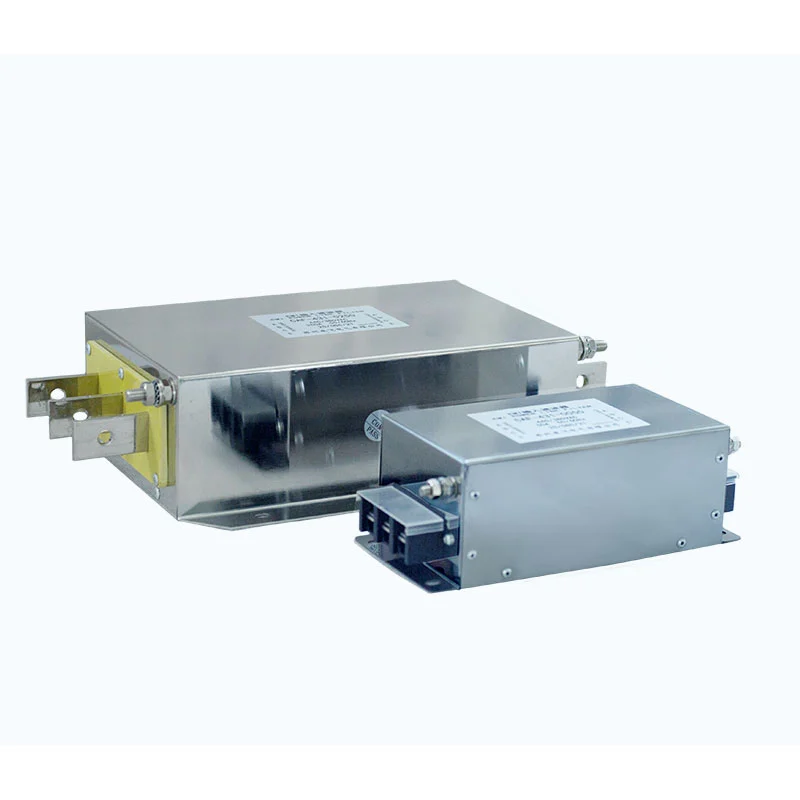

पावर आपूर्ति फिल्टर

एक पावर आपूर्ति फिल्टर आगमन शक्ति स्रोत र उपकरण पावर इनपुट बीच स्थापित छ। यसको मुख्य उद्देश्य विद्युत् चुम्बकीय हस्तक्षेप (EMI) लाई पावर लाइन मार्फत नियन्त्रण गर्न हो।

पावर इलेक्ट्रोनिक उपकरणहरू जस्तै इन्भर्टरहरू, सर्वो ड्राइभहरू, र स्विचिङ पावर आपूर्तिहरूले स्विचिङ सञ्चालनको क्रममा उच्च-फ्रिक्वेन्सी आवाज उत्पन्न गर्न सक्छन्। बाह्य विद्युतीय उपकरण र पावर नेटवर्कले एउटै आपूर्ति लाइनमा अनावश्यक उच्च-फ्रिक्वेन्सी अवरोधहरू पनि प्रस्तुत गर्न सक्छ।

फिल्टरले यी अनावश्यक उच्च-फ्रिक्वेन्सी कम्पोनेन्टहरूलाई प्रतिबाधा प्रदान गर्दछ जबकि सामान्य बिजुली आपूर्तिलाई पास गर्न अनुमति दिन्छ।

यो दुबै दिशामा काम गर्न डिजाइन गरिएको छ:

- उपकरण द्वारा उत्पन्न र पावर नेटवर्क तिर संचालित उच्च आवृत्ति हस्तक्षेप कम गर्नुहोस्

- आपूर्ति लाइन मार्फत उपकरणमा प्रवेश गर्ने बाह्य आरएफ र विद्युतीय अवरोधहरू कम गर्नुहोस्

- सामान्य-मोड र भिन्नता-मोड हस्तक्षेपलाई दबाउन

- छेउछाउको इलेक्ट्रोनिक उपकरणहरू बीचको हस्तक्षेपको सम्भावना कम गर्नुहोस्

यसकारण फिल्टरलाई उपकरणको EMI/EMC नियन्त्रण र पावर-लाइन हस्तक्षेप दमन प्रणालीको भागको रूपमा प्रयोग गरिन्छ।

फिल्टर सर्किट र सञ्चालन सिद्धान्त

फिल्टरले कम-पास फिल्टरिङ नेटवर्क बनाउन सामान्य-मोड चोकहरू, X क्यापेसिटरहरू, Y क्यापेसिटरहरू, र प्रतिरोधी घटकहरूको संयोजन प्रयोग गर्दछ।

सामान्य-मोड चोक

सामान्य-मोड चोकले सामान्य-मोड उच्च-फ्रिक्वेन्सी आवाजमा उच्च प्रतिबाधा प्रस्तुत गर्दछ जबकि सामान्य आपूर्ति प्रवाह पास गर्न अनुमति दिन्छ।

एक्स क्यापेसिटर

X क्यापेसिटर पावर कन्डक्टरहरूमा जोडिएको छ र भिन्नता-मोड उच्च-फ्रिक्वेन्सी आवाजको लागि मार्ग प्रदान गर्दछ।

वाई क्यापेसिटर

Y क्यापेसिटरहरूले उपयुक्त सामान्य-मोड हस्तक्षेपको लागि पावर कन्डक्टरहरू र ग्राउन्ड वा चेसिस सन्दर्भ बीच एक नियन्त्रित मार्ग प्रदान गर्दछ।

प्रतिरोधक

सर्किट कन्फिगरेसनमा निर्भर गर्दै, प्रतिरोधी कम्पोनेन्टहरू क्यापेसिटर डिस्चार्ज र सर्किट डम्पिङको लागि प्रयोग गर्न सकिन्छ।

संयुक्त सर्किटले निर्दिष्ट फ्रिक्वेन्सी दायरामा सामान्य-मोड र भिन्न-मोड हस्तक्षेपको दमन प्रदान गर्दछ।

एकल-चरण र दुई-चरण फिल्टरिङ

फिल्टरले एकल-चरण वा दुई-चरण संरचना प्रयोग गर्न सक्छ।

एकल-चरण फिल्टरिंग अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ हस्तक्षेप स्तर एक फिल्टरिङ खण्ड र स्थापना ठाउँ सीमित छ नियन्त्रण गर्न सकिन्छ।

दुई-चरण फिल्टरिङले थप क्षीणता प्रदान गर्दछ जहाँ उपकरणहरू बढी माग गरिएको विद्युत चुम्बकीय वातावरणमा सञ्चालन हुन्छन्।

उपयुक्त कन्फिगरेसन उपकरण, हस्तक्षेप विशेषताहरू, आवश्यक क्षीणन, र स्थापना अवस्था अनुसार निर्धारण गरिनु पर्छ।

विद्युतीय विनिर्देशहरू

निम्न विनिर्देशहरू सान्दर्भिक उत्पादन कन्फिगरेसनमा लागू हुन्छन्। विभिन्न Dufew इलेक्ट्रिक फिल्टर श्रृंखला फरक भोल्टेज र वर्तमान दायरा हुन सक्छ।

* आपूर्ति गरिएको प्राविधिक जानकारीले 2500VDC / 60s लाई लाइन-टू-ग्राउन्ड डाइइलेक्ट्रिक शक्तिको लागि पनि सूचीबद्ध गर्दछ। लागू मान चयन गरिएको मोडेलको लागि अन्तिम विशिष्टताबाट पुष्टि गरिनु पर्छ।

मोडेल पहिचान

एक विशिष्ट मोडेल पदनाम हो: CAF-4 3 1-0010

अर्डर गर्नु अघि मोडेल पदनाम लागू उत्पादन विशिष्टता र नेमप्लेट विरुद्ध जाँच गर्नुपर्छ।

मुख्य विशेषताहरु

साझा-मोड र विभेदक-मोड दमन

फिल्टर सर्किटले साधारण-मोड र भिन्नता-मोड उच्च-फ्रिक्वेन्सी हस्तक्षेपलाई ठेगाना दिन्छ, यसलाई प्रयोग गर्न अनुमति दिन्छ जहाँ विभिन्न प्रकारका संचालित EMI उपस्थित हुन सक्छ।

द्विदिश हस्तक्षेप नियन्त्रण

फिल्टरले जडान गरिएका उपकरणहरूद्वारा उत्पन्न हुने हस्तक्षेपलाई कम गर्न सक्छ र आपूर्ति सञ्जालमा सञ्चालन गरिन्छ, साथै बिजुली जडान मार्फत प्रवेश गर्ने बाह्य उच्च-फ्रिक्वेन्सी अवरोधहरूलाई पनि सीमित गर्दछ।

5 kHz--30 MHz फिल्टरिङ दायरा

निर्दिष्ट फिल्टरिङ दायराले पावर इलेक्ट्रोनिक्स र अन्य इलेक्ट्रोनिक उपकरणहरू स्विच गर्न सम्बन्धित उच्च-फ्रिक्वेन्सी हस्तक्षेपहरू समावेश गर्दछ।

एकल- वा दुई-चरण कन्फिगरेसन

फिल्टरिङ संरचना हस्तक्षेप स्तर र स्थापना आवश्यकताहरु अनुसार चयन गर्न सकिन्छ।

कम्प्याक्ट संरचना

एकीकृत निर्माण कन्ट्रोल क्याबिनेटहरू र विद्युतीय घेराहरू भित्र स्थापनाको लागि उपयुक्त छ जहाँ माउन्ट गर्ने ठाउँ सीमित छ।

सामान्य अनुप्रयोगहरू

फिल्टर एकल-फेज पावर इलेक्ट्रोनिक उपकरणहरूको लागि डिजाइन गरिएको छ जहाँ आयोजित EMI नियन्त्रण गर्न आवश्यक छ। यसलाई सिंगल फेज इन्भर्टर, सर्वो ड्राइभ, स्विचिङ पावर सप्लाई, कन्ट्रोलर, एम्ब्रोइडरी मेसिन, इन्ग्रेभिङ मेसिन, औद्योगिक नियन्त्रण उपकरण र EMI-संवेदनशील वातावरणमा स्थापित अन्य इलेक्ट्रोनिक उपकरणहरूमा प्रयोग गर्न सकिन्छ।

फिल्टर बिजुली स्थापनाहरूमा पनि प्रयोग गर्न सकिन्छ जहाँ धेरै इलेक्ट्रोनिक उपकरणहरू एउटै पावर नेटवर्कमा काम गर्छन् र सञ्चालन हस्तक्षेपले उपकरण सञ्चालन वा प्रणाली प्रदर्शनलाई असर गर्न सक्छ।

पावर सप्लाई फिल्टर कहिले विचार गर्ने

फिल्टर उपयुक्त हुन सक्छ जब उपकरणले हस्तक्षेप-सम्बन्धित लक्षणहरू अनुभव गर्दछ जस्तै:

- अप्रत्याशित बन्द

- गलत ट्रिगर वा असामान्य अपरेशन

- संचार वा नियन्त्रण हस्तक्षेप

- अत्याधिक बिजुली को आवाज

- छेउछाउका उपकरणहरू बीचको पावर-लाइन हस्तक्षेप

यी लक्षणहरू धेरै कारणहरू हुन सक्छन्। फिल्टर चयन गर्नु अघि, समस्याको वास्तविक स्रोत पहिचान गर्नुपर्छ। फिल्टरले ओभरलोड, गलत ग्राउन्डिङ, इन्सुलेशन विफलता, उपकरण त्रुटिहरू, वा अन्य अन्तर्निहित विद्युतीय समस्याहरूको लागि सुधारात्मक उपायहरू प्रतिस्थापन गर्दैन।

उत्पादन चयन

फिल्टर चयनले उपकरणको आपूर्ति भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, सञ्चालन आवृत्ति, एकल-चरण कन्फिगरेसन, आवश्यक फिल्टरिङ प्रदर्शन, स्थापना आयामहरू, ग्राउन्डिङ विधि, परिवेशको तापक्रम, र सुरक्षा स्तरलाई विचार गर्नुपर्छ।

निर्दिष्ट एकल-चरण कन्फिगरेसनको लागि, सिफारिस गरिएको फिल्टर मूल्याङ्कन उपकरणको मूल्याङ्कन गरिएको वर्तमानको लगभग 1.2-1.5 गुणा हो। अन्तिम चयनले वास्तविक लोड वर्तमान, ओभरलोड अवस्था, सञ्चालन तापमान, र निर्माताको विशिष्टताहरू पनि विचार गर्नुपर्छ।

मोडेल छनोटको लागि, ग्राहकहरूले उपकरण मोडेल, आपूर्ति भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, सञ्चालन आवृत्ति, तारिङ रेखाचित्र, स्थापना आयामहरू, हस्तक्षेप लक्षणहरू, र सञ्चालन वातावरण प्रदान गर्न सक्छन्।

स्थापना निर्देशनहरू

सही स्थापना उच्च आवृत्ति EMI दमनको लागि विशेष गरी महत्त्वपूर्ण छ।

१. विद्युतीय मूल्याङ्कन पुष्टि गर्नुहोस्

स्थापना गर्नु अघि उपकरण भोल्टेज र वर्तमान जाँच गर्नुहोस्। चयन गरिएको फिल्टर उपकरण आपूर्ति र सञ्चालन वर्तमान संग उपयुक्त हुनुपर्छ।

2. फिल्टर निरीक्षण गर्नुहोस्

आवास, टर्मिनलहरू, माउन्टिंग बिन्दुहरू, पहिचान लेबल, र तारिङ चिन्हहरू जाँच गर्नुहोस्। क्षतिग्रस्त इकाई स्थापना नगर्नुहोस्।

3. उपकरणको नजिक स्थापना गर्नुहोस्

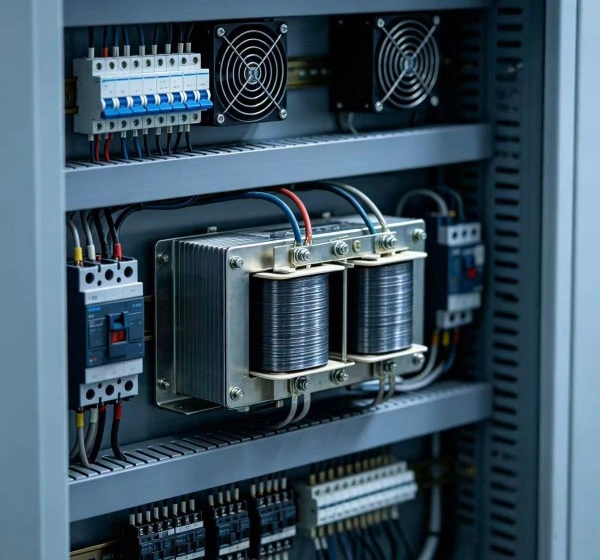

सुरक्षित उपकरणको पावर प्रविष्टिको लागि व्यावहारिक रूपमा फिल्टर स्थापना गर्नुहोस्। क्याबिनेट स्थापनाहरूको लागि, फिल्टर स्थापना आवश्यकताहरू अनुसार उपयुक्त धातु माउन्ट सतहमा माउन्ट गर्न सकिन्छ।

4. श्रृंखलामा जडान गर्नुहोस्

आउने बिजुली आपूर्ति र लागू तारिङ रेखाचित्र अनुसार उपकरण इनपुट बीच फिल्टर जडान गर्नुहोस्। चिन्हित इनपुट र आउटपुट टर्मिनलहरू पछ्याउनुहोस् जहाँ परिभाषित जडान दिशा निर्दिष्ट गरिएको छ।

ग्राउन्डिङ टर्मिनल विश्वसनीय रूपमा जडान हुनुपर्छ।

5. इनपुट र आउटपुट तारिङ अलग गर्नुहोस्

फिल्टर इनपुट तारहरू र आउटपुट तारहरू एकसाथ बन्डल नगर्नुहोस्।

उच्च-फ्रिक्वेन्सी हस्तक्षेपले नजिकबाट रूट गरिएको इनपुट र आउटपुट कन्डक्टरहरू बीच जोड्न सक्छ र फिल्टरिङ सर्किटलाई बाइपास गर्न सक्छ। इनपुट-साइड र लोड-साइड तारहरू यसकारण अलग-अलग रूट गर्नुपर्छ र व्यावहारिक रूपमा टाढा राख्नुपर्छ।

ग्राउन्डिङ कन्डक्टर छोटो हुनुपर्छ र स्थापनाको लागि पर्याप्त कम प्रतिबाधा हुनुपर्छ।

6. स्थापना पछि परीक्षण

तार र ग्राउन्डिङ जाँच गरेपछि:

1. सबै टर्मिनल जडानहरू पुष्टि गर्नुहोस्।

2. इनपुट/आउटपुट केबल विभाजन जाँच गर्नुहोस्।

3. उपकरणलाई ऊर्जा दिनुहोस्।

4. अपरेटिङ स्थिति र अलार्म अवस्थाहरू अवलोकन गर्नुहोस्।

5. मूल हस्तक्षेप कम गरिएको छ कि भनेर प्रमाणित गर्नुहोस्।

एकीकृत एकल-चरण फिल्टर बनाम अलग फिल्टर एकाइहरू

कम्प्याक्ट एकल-चरण उपकरणहरूको लागि, एक एकीकृत फिल्टर असेंबलीले स्थापनाको लागि आवश्यक घटकहरूको संख्या घटाउन सक्छ।

वास्तविक EMI कार्यसम्पादन फिल्टर सर्किट, विद्युतीय अवस्था, ग्राउन्डिङ, केबल रूटिङ, र स्थापना गुणस्तरमा निर्भर गर्दछ। एकीकृत संरचना आफैंमा एप्लिकेसन-विशिष्ट परीक्षण डेटा बिना उच्च EMI क्षीणताको ग्यारेन्टीको रूपमा व्यवहार गर्नु हुँदैन।

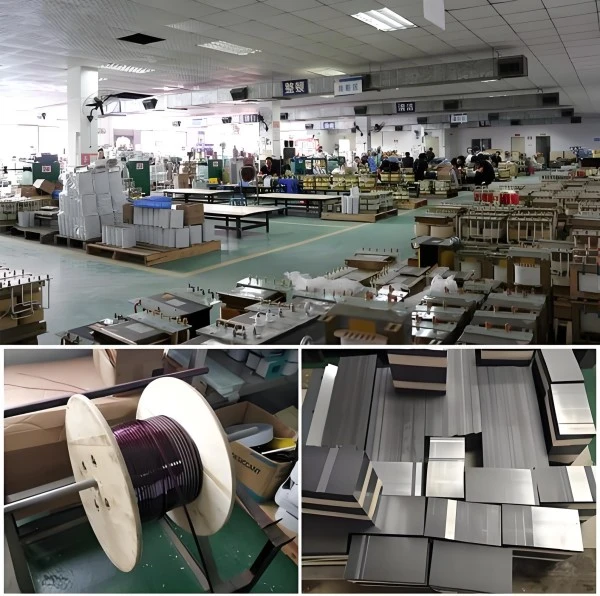

उत्पादन र गुणस्तर नियन्त्रण

डुफ्यू इलेक्ट्रिकले प्रतिरोधकहरू, ब्रेकिङ प्रणालीहरू, रिएक्टरहरू, फिल्टरहरू, ट्रान्सफर्मरहरू, र अनुकूलित विद्युतीय घटकहरू सहित पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरू निर्माण गर्दछ।

बिजुली आपूर्ति फिल्टरहरूको लागि, उत्पादन र निरीक्षण समावेश हुन सक्छ:

कम्पोनेन्ट निरीक्षण → फिल्टर असेंबली → विद्युतीय परीक्षण → अन्तिम निरीक्षण → प्याकेजिङ

उत्पादन कन्फिगरेसनमा निर्भर गर्दै, निरीक्षण समावेश हुन सक्छ:

- घटक विशिष्टता प्रमाणिकरण

- टर्मिनल र जडान निरीक्षण

- इन्सुलेशन प्रतिरोध परीक्षण

- डाइलेक्ट्रिक शक्ति परीक्षण

- विद्युत प्रदर्शन परीक्षण

- आयामी निरीक्षण

- अन्तिम उत्पादन निरीक्षण

लागू प्राविधिक रेकर्ड र परीक्षण कागजात उत्पादन र परियोजना आवश्यकताहरु अनुसार प्रदान गर्न सकिन्छ।

प्रमाणीकरण र गुणस्तर आश्वासन

Dufew इलेक्ट्रिकसँग यसको गुणस्तर व्यवस्थापन र उत्पादन अनुपालन गतिविधिहरूलाई समर्थन गर्ने ISO र CE प्रमाणपत्रहरू छन्।

लागू हुने प्रमाणपत्रहरू र प्राविधिक कागजातहरू चयन गरिएको मोडेल, उत्पादन कन्फिगरेसन, र इच्छित बजार अनुसार पुष्टि गरिनुपर्छ।

प्याकेजिङ र वितरण

अन्तर्राष्ट्रिय अर्डरहरू उत्पादन मात्रा, आयाम, गन्तव्य, र डेलिभरी आवश्यकताहरू अनुसार व्यवस्थित गर्न सकिन्छ।

समुद्री भाडा, एयर फ्रेट, एक्सप्रेस डेलिभरी, वा ग्राहक-नामांकित फारवर्डर उपयुक्त रूपमा प्रयोग गर्न सकिन्छ। प्याकेजिङ्ग उत्पादन संरचना र यातायात अवस्था अनुसार चयन गरिएको छ।

बारम्बार सोधिने प्रश्नहरू

Q1: पावर सप्लाई फिल्टर केको लागि प्रयोग गरिन्छ?

यो विद्युतीय उपकरणको पावर इनपुटमा विद्युत लाइन मार्फत यात्रा गरिएको विद्युत चुम्बकीय हस्तक्षेपलाई दबाउन स्थापित गरिएको छ। सामान्य अनुप्रयोगहरूमा एकल-चरण इन्भर्टरहरू, सर्वो ड्राइभहरू, स्विचिङ पावर आपूर्तिहरू, र नियन्त्रकहरू समावेश छन्।

Q2: यसले कुन प्रकारको हस्तक्षेपलाई दबाउन सक्छ?

फिल्टर सामान्य-मोड र भिन्न-मोड उच्च आवृत्ति हस्तक्षेपलाई सम्बोधन गर्न डिजाइन गरिएको छ। लागू हुने कन्फिगरेसनको लागि निर्दिष्ट फिल्टरिङ दायरा 5 kHz--30 MHz छ।

Q3: फिल्टर कहाँ स्थापना गर्नुपर्छ?

यसलाई सुरक्षित उपकरणको पावर इनपुटको व्यावहारिक रूपमा नजिक स्थापना गरिनु पर्छ। फिल्टरलाई बाइपास गर्न सक्ने इलेक्ट्रोम्याग्नेटिक युग्मन कम गर्न इनपुट-साइड र आउटपुट-साइड केबलहरू छुट्याउनुपर्छ।

Q4: के यो एकल-चरण इन्भर्टरहरू र सर्वो ड्राइभहरूसँग प्रयोग गर्न सकिन्छ?

हो। यो एकल-फेज इन्भर्टरहरू, सर्वो ड्राइभहरू, स्विचिङ पावर आपूर्तिहरू, नियन्त्रकहरू, र समान इलेक्ट्रोनिक उपकरणहरू सहित अनुप्रयोगहरूको लागि अभिप्रेरित छ, प्रदान गरिएको विद्युतीय मूल्याङ्कनहरू उपयुक्त छन्।

Q5: कसरी मूल्याङ्कन गरिएको वर्तमान चयन गर्नुपर्छ?

चयनले उपकरणको मूल्याङ्कन र वास्तविक सञ्चालन वर्तमान, आपूर्ति भोल्टेज, सञ्चालन अवस्था, र फिल्टर विशिष्टतालाई विचार गर्नुपर्छ। आपूर्ति गरिएको छनोट मार्गदर्शनले उपकरणको मूल्याङ्कन गरिएको वर्तमानको लगभग 1.2--1.5 गुणा सिफारिस गर्दछ।

Q6: फिल्टरले इन्भर्टर ओभरभोल्टेज वा ओभरकरेन्ट गल्तीहरू हटाउन सक्छ?

जब यी लक्षणहरू विद्युत चुम्बकीय हस्तक्षेप वा पावर-लाइन गडबडीको कारणले गर्दा वा बढ्दै जान्छ यसले मद्दत गर्न सक्छ। यदि गल्ती ओभरलोड, गलत ग्राउन्डिङ, इन्सुलेशन समस्याहरू, वा आन्तरिक उपकरण गल्तीको परिणाम हो भने, अन्तर्निहित कारणलाई छुट्टै सम्बोधन गर्नुपर्छ।

Q7: फिल्टर कन्फिगरेसन अनुकूलित गर्न सकिन्छ?

विद्युतीय मूल्याङ्कनहरू, फिल्टरिङ संरचना, स्थापना आयामहरू, र अन्य विशिष्टताहरू उपकरण र अनुप्रयोग आवश्यकताहरू अनुसार मूल्याङ्कन गर्न सकिन्छ।

Q8: के स्थापना उचाइले मूल्याङ्कन गरिएको वर्तमानलाई असर गर्छ?

हो। 1,000 मिटर भन्दा माथि, कम तातो अपव्यय वर्तमान derating आवश्यक हुन सक्छ। आपूर्ति गरिएको प्राविधिक जानकारीले अधिकतम 2,000 मिटरको उचाइ निर्दिष्ट गर्दछ र 1,000 मिटर भन्दा माथि 15% वर्तमान डेरेटिङ सिफारिस गर्दछ। चयन गरिएको मोडेलको लागि अन्तिम आवश्यकता पुष्टि हुनुपर्छ।

चीन मा विद्युत आपूर्ति फिल्टर निर्माता

Dufew इलेक्ट्रिकले एकल-फेज इन्भर्टरहरू, सर्वो ड्राइभहरू, स्विचिङ पावर आपूर्तिहरू, नियन्त्रकहरू, र अन्य पावर इलेक्ट्रोनिक उपकरणहरूको लागि पावर सप्लाई फिल्टरहरू आपूर्ति गर्दछ। फिल्टरहरूले पावर जडान मार्फत सञ्चालन गरिएको ईएमआई कम गर्न सामान्य-मोड र भिन्नता-मोड फिल्टरिङ कम्पोनेन्टहरू प्रयोग गर्छन्।

उत्पादन चयनको लागि, उपकरण भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, सञ्चालन आवृत्ति, स्थापना अवस्था, र कन्फिगरेसन समीक्षाको लागि उपलब्ध हस्तक्षेप जानकारी प्रदान गर्नुहोस्।
