नालीदार प्रतिरोधक

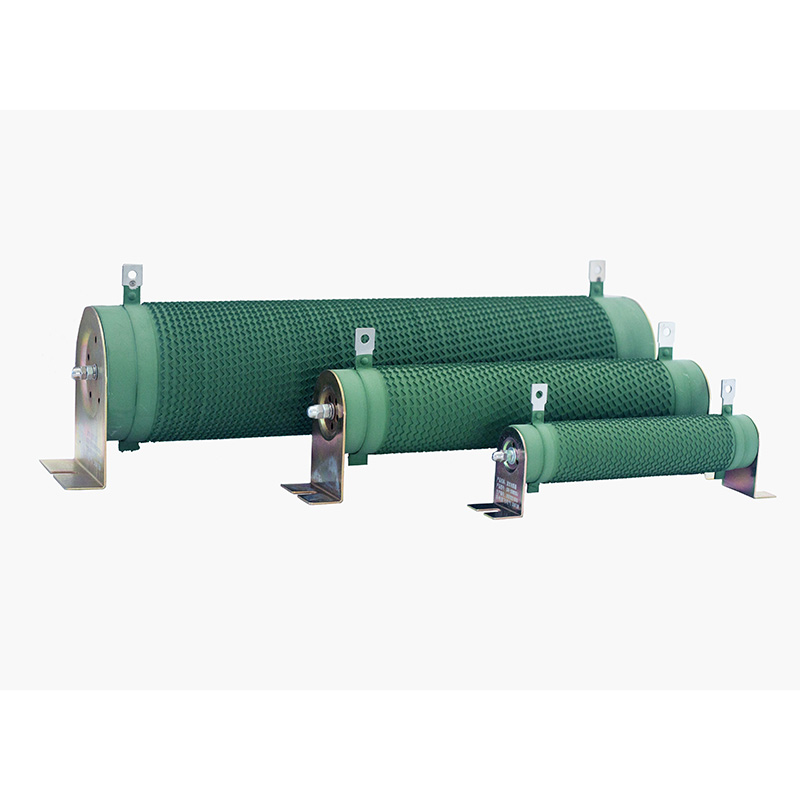

DUFEW CRR श्रृंखला नालीदार प्रतिरोधकहरू VFD ब्रेकिङ प्रणाली, पावर इलेक्ट्रोनिक्स लोड परीक्षण, गतिशील ब्रेकिङ, र सर्किट सुरक्षा सहित औद्योगिक अनुप्रयोगहरूको माग गर्न डिजाइन गरिएको हो। उच्च शक्ति क्षमता, उत्कृष्ट तातो अपव्यय, र लामो सेवा जीवनको साथ, तिनीहरू कठोर अपरेटिङ वातावरणमा स्थिर र भरपर्दो प्रदर्शन प्रदान गर्छन्।

प्रतिरोधी तत्व उच्च-गुणस्तरको निकल-क्रोमियम (Ni-Cr) वा कन्स्ट्यान्टन मिश्र धातु रिबनबाट निर्मित हुन्छ, स्वचालित उपकरणहरूद्वारा नालीदार प्रोफाइलमा सटीक-घाउ र उच्च-फ्रिक्वेन्सी खोक्रो सिरेमिक कोरमा किनारा-माउन्ट गरिन्छ। यो कम्पन प्रतिरोध र मेकानिकल स्थिरता सुधार गर्न स्टेनलेस स्टील क्ल्याम्पहरूसँग सुरक्षित रूपमा फिक्स गरिएको छ, जबकि भारी शुल्क स्टेनलेस स्टील टर्मिनलहरूले उत्कृष्ट जंग प्रतिरोध र विश्वसनीय विद्युत जडानहरू प्रदान गर्दछ।

परिष्कृत स्थायित्वको लागि, प्रतिरोधक सतहलाई वातावरणमैत्री UL94V-2 फ्लेम-रिटार्डेन्ट इन्सुलेट कोटिंगले लेपित गरिएको छ जुन धुवाँ-रहित, गैर-विषाक्त, अक्सीकरण-प्रतिरोधी, र नमी र बुढ्यौलीको लागि अत्यधिक प्रतिरोधी छ। GB-5792 मापदण्डहरू अनुसार निर्मित, उत्पादनहरूले तेर्सो र ठाडो स्थापनालाई समर्थन गर्दछ, विद्युतीय नियन्त्रण क्याबिनेटहरू वा स्ट्यान्डअलोन रेसिस्टर असेंबलीहरूमा लचिलो एकीकरणलाई अनुमति दिँदै।

पावर डेरेटिङ कर्भ

मोडेल पदनाम

उदाहरण मोडेल: CRR 2500W 54.4R J

आधारभूत प्यारामिटरहरू

सामग्री र संरचनात्मक सुविधाहरू

1: इन्सुलेट कोर: उत्कृष्ट उच्च-तापमान प्रतिरोध, संरचनात्मक कठोरता, र झटका प्रतिरोध प्रदान गर्ने उच्च-फ्रिक्वेन्सी खोक्रो सिरेमिक ट्यूबको प्रयोग गर्दछ, उच्च-तापमान सञ्चालन अवस्थाहरूमा प्रतिरोधक तत्वको स्थिरता सुनिश्चित गर्दै।
2: प्रतिरोध तत्व: कम तापक्रम गुणांक र उच्च ओभरलोड क्षमता द्वारा विशेषता उच्च-गुणस्तर निकल-क्रोमियम वा स्थिर मिश्र धातु रिबन प्रयोग गर्दछ। नालीदार किनारा-घाउको डिजाइनले तातो अपव्यय सतह क्षेत्रलाई अधिकतम बनाउँछ जबकि इन्डक्टन्सलाई कम गर्दछ।
3: माउन्टिंग र टर्मिनलहरू: स्टेनलेस स्टील क्ल्याम्पहरूले विस्थापन वा ढिलो हुनबाट जोगाउन प्रतिरोध रिबन सुरक्षित गर्दछ; टर्मिनलहरू मोटो निर्माण र सतह उपचारको साथ स्टेनलेस स्टीलबाट बनेका छन्, जंग प्रतिरोध, खिया रोकथाम, र जडानको सहजता सुनिश्चित गर्दै।
4: सतह कोटिंग: बलियो आसंजन र एक UL94V-2 ज्वाला-retardant दर्जा संग एक पर्यावरण-मैत्री हरियो इन्सुलेट कोटिंग सुविधा। यो जंग-प्रतिरोधी, धुवाँ-मुक्त, गैर-विषाक्त, र गन्धरहित छ, प्रभावकारी रूपमा प्रतिरोधी रिबनलाई अक्सीकरणबाट जोगाउँछ र सेवा जीवन विस्तार गर्दछ।
5: समग्र संरचना: पावर मूल्याङ्कनहरू 50W देखि 10KW सम्म, प्रतिरोध मानहरू 0.01Ω देखि 1KΩ र अपरेटिङ भोल्टेजहरू 1200V सम्म; नालीदार किनारा-घाउ रिबन संरचनाले उच्च परिशुद्धताको साथ कम प्रेरकतालाई जोड्दछ।

उत्पादन लाभहरू

● नालीदार किनारा-घाउ संरचनाले ठूलो तातो अपव्यय क्षेत्र र उत्कृष्ट थर्मल स्थिरता प्रदान गर्दछ
● उच्च आवृत्ति खोक्रो सिरेमिक कोर; उच्च-तापमान प्रतिरोधी, बलियो, र आघात-प्रतिरोधी
● उच्च गुणस्तर मिश्र धातु प्रतिरोध तार; कम तापमान गुणांक (≤300 ppm/°C) र उच्च परिशुद्धता
● बलियो छोटो अवधि ओभरलोड क्षमता; देखिने क्षति बिना 5 सेकेन्डको लागि 10x मूल्याङ्कन गरिएको पावरको सामना गर्दछ
●स्टेनलेस स्टील टर्मिनलहरू; जंग-प्रतिरोधी, रस्ट-प्रूफ, र भरपर्दो जडानहरू
● इको-मैत्री कोटिंग; ज्वाला-retardant र जंग-प्रतिरोधी; धुवाँ-रहित, गैर-विषाक्त, र गन्धरहित
● कठोर प्रदर्शन प्रमाणीकरण; भोल्टेज, ओसिलो गर्मी, र थर्मल झटका सामना गर्न मापदण्डहरूसँग पूर्ण रूपमा अनुरूप
● GB-5792 मानकहरूसँग अनुरूप; भरपर्दो गुणस्तर

अनुप्रयोगहरू

चर फ्रिक्वेन्सी ड्राइभहरू (VFDs) को लागि ब्रेकिङ प्रतिरोधकहरू; सर्वो ड्राइभका लागि सुरक्षात्मक प्रतिरोधकहरू; पावर इलेक्ट्रोनिक्स परीक्षणको लागि प्रतिरोधी भार; पावर सप्लाई सर्किटहरूको लागि नमूना प्रतिरोधकहरू; मोटर ड्राइभका लागि वर्तमान-सीमित प्रतिरोधकहरू; शुरुवात प्रतिरोधकहरू; सर्किट सुरक्षा प्रतिरोधकहरू। लिफ्ट, पोर्ट मेसिनरी, रोलिङ मिल, क्रेन, विन्च, इन्जेक्सन मोल्डिङ मेसिन, तार ड्राइङ् मेसिन, सेन्ट्रीफ्यूज, टेक्सटाइल मेसिनरी, प्रिन्टिङ र डाइङ इक्विपमेन्ट, स्ट्याकर-रिक्लेमर, पेपरमेकिंग मेसिनरी, स्टेज इक्विपमेन्ट र परीक्षण प्रणाली जस्ता उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

प्रदर्शन विशेषताहरू

ढुवानी

नालीदार प्रतिरोधक बनाम परम्परागत कार्बन फिल्म / धातु फिल्म प्रतिरोधक

FAQ

Q1: मैले उपयुक्त पावर रेटिङ भएको प्रतिरोधक कसरी चयन गर्ने?
A: सर्किटमा भएको वास्तविक बिजुली खपतको 1.5 देखि 2 गुणा मूल्याङ्कन गरिएको शक्ति भएको प्रतिरोधक चयन गर्नुहोस्। साथै, परिवेशको तापक्रमको कारणले पावर डेरेटिङलाई विचार गर्नुहोस्; उच्च-तापमान वातावरणको लागि उच्च शक्ति मूल्याङ्कन आवश्यक छ।

Q2: के प्रतिरोधक सतहको तापक्रम धेरै उच्च हुनु सामान्य हो?
A: DUFEW नालीदार प्रतिरोधकहरूले सञ्चालनको क्रममा विद्युतीय ऊर्जालाई तापमा रूपान्तरण गर्दछ, त्यसैले सतहको उच्च तापक्रम सामान्य हुन्छ। स्थापना गर्ने स्थान राम्रोसँग हावा चल्ने र ज्वलनशील पदार्थबाट मुक्त छ भनी सुनिश्चित गर्नुहोस्। यदि तापमान असामान्य रूपमा उच्च छ भने, ओभरलोड वा कम आकारको शक्ति मूल्याङ्कन चयनको लागि जाँच गर्नुहोस्।

Q3: प्रतिरोधकहरूको लागि सिफारिस गरिएको स्थापना विधि के हो?
A: उत्पादनले तेर्सो वा ठाडो स्थापनालाई समर्थन गर्दछ; तेर्सो माउन्टिङ प्राकृतिक संवहन चिसो सुविधाको लागि रुचाइएको छ। रेसिस्टर बडी (सामान्यतया कम्तिमा कम्तिमा रेसिस्टरको व्यास) वरिपरि पर्याप्त क्लियरेन्स सुनिश्चित गर्नुहोस् र यसलाई क्याबिनेट भित्ताहरू वा अन्य ताप-उत्पादन कम्पोनेन्टहरू विरुद्ध फ्लश माउन्ट नगर्नुहोस्। यदि धेरै प्रतिरोधकहरू छेउ-छेउमा स्थापित छन् भने, तिनीहरू बीचको दूरी कम्तिमा 50mm हुनुपर्छ।

Q4: CRR श्रृंखलाका लागि प्रतिरोध सहिष्णुता ग्रेडहरू के हुन्, र म कसरी छनौट गर्छु?
A: DUFEW CRR श्रृंखलाले तीन सहिष्णुता ग्रेडहरू प्रदान गर्दछ: कक्षा K (±10%), कक्षा J (±5%), र कक्षा H (±3%)। कक्षा J (±5%) सामान्यतया औद्योगिक ब्रेकिङ र लोड अनुप्रयोगहरूको लागि पर्याप्त छ; सटीक मापन वा नमूना सर्किटहरूको लागि, उच्च शुद्धताको लागि कक्षा H (±3%) सिफारिस गरिन्छ।
