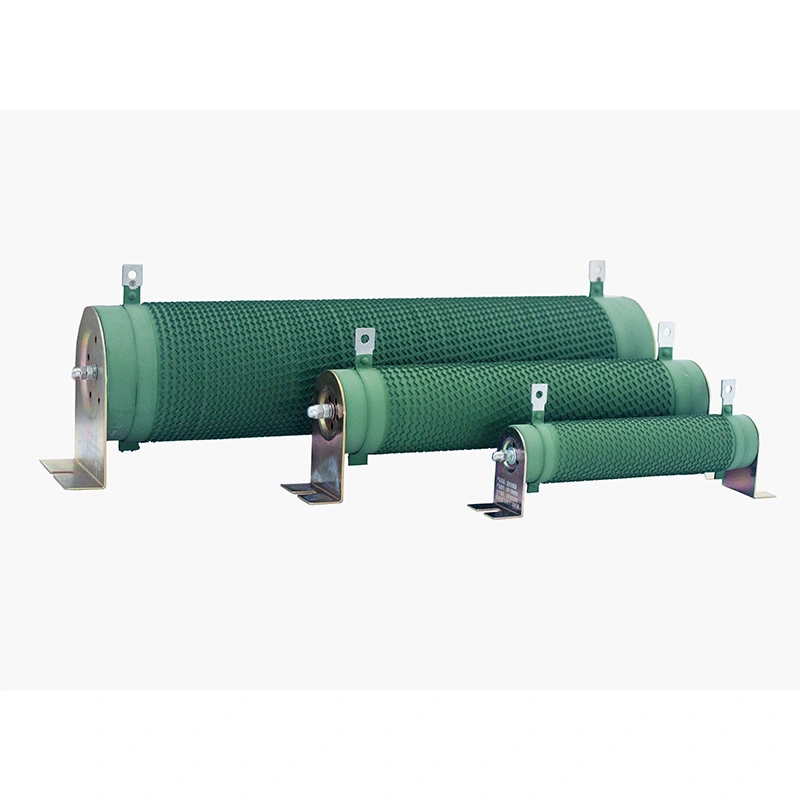

DUFEW CRR शृङ्खला गैर-प्रेरणात्मक नालीदार प्रतिरोधक एक उच्च-शक्ति निष्क्रिय ऊर्जा अपव्यय प्रतिरोधक हो जुन विशेष रूपमा मध्यम- र उच्च-फ्रिक्वेन्सी पल्स सर्किटहरूको लागि अनुकूलित छ। एक अद्वितीय ठाडो नालीदार फ्ल्याट-रिबन गैर-प्रेरणात्मक घुमाउरो संरचनाको विशेषता रहेको, उत्पादनले 50W देखि 10kW सम्मको शक्ति मूल्याङ्कनहरू, 0.01Ω देखि 1kΩ सम्म प्रतिरोध मानहरू, तीन प्रतिरोध सहिष्णुता विकल्पहरू, र 1200V को अधिकतम अपरेटिङ भोल्टेज प्रदान गर्दछ।
उत्कृष्ट पल्स ओभरलोड क्षमता र स्थिर थर्मल प्रदर्शनको साथ डिजाइन गरिएको, यो ऊर्जा अपव्यय, वर्तमान सेन्सिङ, ब्रेकिङ, सर्ज सप्रेसन, र नवीकरणीय ऊर्जा प्रणालीहरूमा लोड परीक्षण, औद्योगिक स्वचालन, र विश्वव्यापी प्रयोगशाला परीक्षण उपकरणहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।
| मोडेल कोड | अर्थ | विवरण |
| CRR | शृङ्खला | गैर-प्रेरणात्मक नालीदार प्रतिरोधक |
| 2500W | रेटेड पावर | 2500W |
| 54.4R | रेटेड प्रतिरोध | ५४.४Ω |
| J | प्रतिरोध सहिष्णुता | J = ±5% (वैकल्पिक: K = ±10%, H = ±3%) |
| प्यारामिटर | विशिष्टता |
| पावर दायरा | 50W–10kW |
| सञ्चालन भोल्टेज | ≤1200V |
| प्रतिरोध दायरा | ०.०१Ω–१kΩ |
| प्रतिरोध सहिष्णुता | ±3% / ±5% / ±10% |
| संरक्षण मूल्याङ्कन | IP00 |
| तापक्रम गुणांक (TCR) | ≤300 ppm/°C |
| ज्वाला retardant रेटिंग | UL 94V-2 |
| अनुपालन मानक | GB/T ५७९२ |
एक-टुक्रा उच्च-एल्युमिना इन्सुलेट सिरेमिकबाट निर्मित, खोक्रो कोरले कुशल तातो अपव्ययको लागि आन्तरिक संवहन वायु च्यानलको सुविधा दिन्छ। यसले उत्कृष्ट कम्पन प्रतिरोध प्रदान गर्दछ र 350 डिग्री सेल्सियस सम्म तापमानमा स्थिर इन्सुलेशन प्रदर्शन कायम राख्छ। सिरेमिक संरचनाले क्र्याक नगरी बारम्बार उच्च- र कम-तापमान साइकल चलाउन सहन सक्छ।
फ्ल्याट मिश्र धातु रिबन एक निरन्तर नालीदार प्रोफाइल मा सटीक-स्ट्याम्प गरिएको छ, प्रतिरोध को एक असाधारण कम तापमान गुणांक (TCR) प्रदान। दुई मिश्र धातु सामग्रीहरू विभिन्न अनुप्रयोगहरू अनुरूप उपलब्ध छन्: निकेल-क्रोमियम (Ni-Cr) निरन्तर उच्च-शक्ति ब्रेकिङ र ऊर्जा अपव्ययको लागि, र कन्स्ट्यान्टन सटीक कम-वर्तमान सेन्सिङ सर्किटहरूको लागि।
अन्तिम क्ल्याम्पहरू, टर्मिनल पोष्टहरू, र माउन्टिङ कोष्ठकहरू बाक्लो स्टेनलेस स्टीलबाट प्यासिभेटेड एन्टी-कोरोसन फिनिशको साथ निर्मित हुन्छन्। एसेम्ब्लीले ढिलो नगरी 45N टर्मिनल पुल परीक्षण पास गर्दछ, सोल्डरिंग गर्मीको लागि उत्कृष्ट प्रतिरोध प्रदान गर्दछ, र अक्सीकरणको कारणले सम्पर्क तापलाई कम गर्दछ।
डुअल-वायर रिभर्स नन-इन्डक्टिव वाइन्डिङ प्रविधि प्रयोग गरेर, बराबरको श्रृंखला इन्डक्टेन्स (ESL) लाई सामान्यतया 10nH तल नियन्त्रण गर्न सकिन्छ, जसले 100kHz सम्मको फ्रिक्वेन्सीहरूमा सञ्चालन हुने उच्च-फ्रिक्वेन्सी स्विचिङ सर्किटहरूको लागि प्रतिरोधकलाई उपयुक्त बनाउँछ।
●अत्यन्त कम इन्डक्टेन्स - रिभर्स नन-इन्डक्टिव वाइन्डिङसँग जोडिएको नालीदार संरचनाले सेल्फ-इन्डक्टेन्सलाई प्रभावकारी रूपमा हटाउँछ, उच्च-फ्रिक्वेन्सी दोलन र भोल्टेज स्पाइक्सलाई दबाउँछ, र पावर सेमीकन्डक्टर यन्त्रहरूलाई सुरक्षित गर्छ।
●उत्कृष्ट तातो अपव्यय - ठाडो नालीदार डिजाइनले चिसो सतह क्षेत्र बढाउँछ, जबकि सिरेमिक कोरले उच्च शक्ति घनत्व र कम तापमान वृद्धि सक्षम पार्दै कुशल थर्मल प्रवाह प्रदान गर्दछ।
●उत्कृष्ट ओभरलोड क्षमता - देखिने क्षति बिना 5 सेकेन्डको लागि 10× रेटेड पावर सहन सक्छ, यसलाई ब्रेकिङ र सर्ज अवशोषण अनुप्रयोगहरूको लागि आदर्श बनाउँछ।
● लामो सेवा जीवन - चक्रीय लोड जीवन 9,000 घण्टा (10s डिस्चार्ज / 90s अन्तराल) भन्दा बढी छ, वृद्धावस्था प्रतिरोधी कोटिंग र एक विरूपण-मुक्त सिरेमिक कोरको साथ।
● वातावरण मैत्री - अकार्बनिक इको-मैत्री कोटिंगले धुवाँ, कुनै विषाक्त ग्यासहरू उत्पादन गर्दैन, र RoHS र UL सुरक्षा आवश्यकताहरूको पालना गर्दछ।
● लचिलो अनुकूलन - प्रतिरोध मान, शक्ति मूल्याङ्कन, आयाम, टर्मिनल अभिविन्यास, र माउन्टिङ कोष्ठकहरू सबै रेखाचित्र वा विशिष्टता अनुसार अनुकूलित गर्न सकिन्छ।
ऊर्जा भण्डारण कन्भर्टरहरू, फोटोभोल्टिक इन्भर्टरहरू, पवन टर्बाइन पिच नियन्त्रण प्रणालीहरू, ब्याट्री प्याक एजिङ टेस्ट लोडहरू, DC द्रुत चार्ज प्रि-चार्ज र डिस्चार्ज प्रतिरोधकहरू।
मध्यम- र उच्च-फ्रिक्वेन्सी चर फ्रिक्वेन्सी ड्राइभहरू, सर्वो ड्राइभ पुन: उत्पन्न ब्रेकिङ, पोर्ट क्रेनहरू, लिफ्टहरू, रोलिङ मिलहरू, तार रेखाचित्र मेसिनहरू र कपडा उपकरणहरू, ऊर्जा अपव्यय प्रणालीहरू।
उच्च-फ्रिक्वेन्सी पावर लोड बैंकहरू, पल्स सिग्नल परीक्षण बेन्चहरू, पावर सप्लाई एजिङ सिस्टमहरू, सटीक वर्तमान सेन्सिङ, स्नबर र डम्पिङ प्रतिरोधकहरू।
सीएनसी तार-कट EDM मेसिन, आर्क वेल्डिङ उपकरण, स्टेज लिफ्टिङ र प्रकाश प्रणाली, सेन्ट्रीफ्यूज, कागज मेसिनरी र स्टेकर-रिक्लेमरहरू।
उच्च आवृत्ति वर्तमान सीमित, मोटर सुरु प्रतिरोधक, मध्यम-भोल्टेज क्याबिनेट वृद्धि ऊर्जा अवशोषण।
DUFE ले औद्योगिक प्रयोगकर्ता, वितरकहरू र OEM ग्राहकहरूका लागि विश्वसनीय उत्पादनहरू र एकीकृत समाधानहरू प्रदान गर्दै पावर इलेक्ट्रोनिक कम्पोनेन्टहरूको R&D र निर्माणमा विशेषज्ञता हासिल गर्दछ।
हामी पावर इलेक्ट्रोनिक उत्पादनहरूको पूर्ण दायरा प्रदान गर्दछौं, प्रतिरोधकहरू, ब्रेकिङ इकाइहरू, रिएक्टरहरू, ट्रान्सफर्मरहरू, फिल्टरहरू, र लोड बैंक प्रणालीहरू, विभिन्न अनुप्रयोग आवश्यकताहरूको लागि एक-स्टप सोर्सिङ प्रदान गर्दै।
कडा उत्पादन प्रक्रियाहरू, आधुनिक उत्पादन लाइनहरू, र कठोर गुणस्तर नियन्त्रणले लगातार उत्पादन प्रदर्शन, लामो सेवा जीवन, र भरपर्दो सञ्चालन सुनिश्चित गर्दछ।
अनुकूलित प्रतिरोध मानहरू, पावर मूल्याङ्कनहरू, आयामहरू, टर्मिनल कन्फिगरेसनहरू, र माउन्टिङ विकल्पहरू तपाईंको विशिष्ट प्राविधिक आवश्यकताहरू पूरा गर्न उपलब्ध छन्।
कुशल उत्पादन व्यवस्थापन र उत्तरदायी प्राविधिक समर्थनले नेतृत्व समय छोटो बनाउन मद्दत गर्दछ र उत्पादन चयनबाट बिक्री पछि सेवामा भरपर्दो सहयोग प्रदान गर्दछ।
| विशेषता | परीक्षण सर्तहरू | प्रदर्शन |
| डाइलेक्ट्रिक प्रतिरोध भोल्टेज | 2500VAC / 50Hz / 60s | चुहावट वर्तमान ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| छोटो समय ओभरलोड | 5s को लागि 10 × मूल्याङ्कन गरिएको पावर | कुनै देखिने क्षति छैन |
| लामो-अवधि लोड जीवन | चक्रीय सञ्चालन (10s अन / 90s बन्द) | 9,000 घण्टा |
| स्थिर-राज्य नम गर्मी | 40°C ±2°C, 90-95% RH, 100h | ΔR ≤ ±(१% R + ०.०५Ω) |
| तीव्र तापमान परिवर्तन | -५५°C / ५५°C / १५५°C, १५ मिनेट प्रत्येक, ५ चक्र | ΔR ≤ ±(२% R + ०.०५Ω) |
| गर्मी प्रतिरोध | 350°C / 2 घन्टा | कुनै स्पष्ट विकृति वा क्षति छैन |
| तापमान गुणांक | रेटेड-लोड प्रतिरोध बनाम स्थिर प्रतिरोध | <300 ppm/°C |
| ज्वाला प्रतिरोध | ५ मिनेटको लागि १० × मूल्याङ्कन गरिएको पावर | खुला ज्वाला बिना रातो तातो |
| विशेषता | परीक्षण सर्तहरू | प्रदर्शन |
| टर्मिनल शक्ति | 45N / 30s | कुनै ढिलोपन वा देखिने क्षति छैन |
| कम्पन प्रतिरोध | 5–200Hz, 1g, 98m/s² | कुनै देखिने संरचनात्मक क्षति छैन |
| सोल्डरिंग गर्मी को प्रतिरोध | टर्मिनलहरू 3s को लागि 350±5°C सोल्डरमा डुबाइन्छ | ΔR ≤ ±(१% R + ०.०५Ω) |
| सोल्डरबिलिटी | टर्मिनलहरू 235±5°C सोल्डरमा 5s को लागि डुबाइन्छ | मिलाप कवरेज ≥95% |
| तुलना वस्तु | गैर-प्रेरणात्मक नालीदार प्रतिरोधक | परम्परागत प्रतिरोधकहरू (कार्बन फिल्म / धातु फिल्म / मानक वायरवाउन्ड) |
| डिजाइन उद्देश्य | उच्च-फ्रिक्वेन्सी पल्स, VFD ब्रेकिङ, र पुन: उत्पन्न ऊर्जा अपव्ययको लागि अनुकूलित | सामान्य कम-सिग्नल र स्थिर-शक्ति अनुप्रयोगहरूको लागि डिजाइन गरिएको |
| परजीवी इन्डक्टन्स दमन | रिभर्स इन्टरलीभड नालीदार घुमाउरो पारम्परिक वायरवाउन्ड प्रकारहरूको एक दशांश भन्दा कममा इन्डक्टन्स घटाउँछ | कुनै सक्रिय इन्डक्टन्स दमन छैन; मानक wirewound डिजाइन उच्च परजीवी inductance छ |
| पल्स प्रतिक्रिया | न्यूनतम भोल्टेज टेलिंगको साथ द्रुत पल्स प्रतिक्रिया | उल्लेखनीय आगमनात्मक ऊर्जा भण्डारण र भोल्टेज टेलिंग |
| हार्मोनिक र स्पाइक दमन | हार्मोनिक हस्तक्षेप र भोल्टेज स्पाइकहरू उल्लेखनीय रूपमा कम गर्दछ | उच्च इन्डक्टन्सले पल्स स्पाइक्स र सिग्नल विरूपण बढाउन सक्छ |
| थर्मल साइकल र एजिङ | समान थर्मल तनाव वितरण; प्रतिरोध बहाव ≤1% दीर्घकालीन साइकल चलाउने अन्तर्गत | बारम्बार थर्मल साइकल चलाउने अन्तर्गत फिल्म पिलिंग र अत्यधिक प्रतिरोधी बहाव |
Q1: के गैर-प्रेरणात्मक डिजाइनले शक्ति मूल्याङ्कन वा प्रतिरोध शुद्धतालाई असर गर्छ?
A: होइन। गैर-प्रेरणात्मक घुमाउरो विधिले हालको मार्गको चुम्बकीय क्षेत्र वितरण मात्र परिवर्तन गर्छ। यसले मिश्र धातु रिबनको प्रतिरोधकता, तातो अपव्यय क्षमता, वा शक्ति क्षमतालाई नकारात्मक असर गर्दैन। प्रतिरोध सहिष्णुता र तापमान गुणांक मानक संस्करण जस्तै रहन्छ।
Q2: मैले गैर-प्रेरणात्मक संस्करण आवश्यक छ कि छैन भनेर कसरी निर्धारण गर्न सक्छु?
A: यदि तपाईंको सर्किटले उच्च-फ्रिक्वेन्सी PWM नियन्त्रण, छिटो IGBT स्विचिङ, वा ओभरभोल्टेज घण्टी र तरंग विकृतिको अनुभव गर्दछ भने, गैर-प्रेरणात्मक संस्करण सिफारिस गरिन्छ। सामान्य 50/60Hz ब्रेकिङ अनुप्रयोगहरूको लागि, एक मानक नालीदार प्रतिरोधक सामान्यतया पर्याप्त हुन्छ।
Q3: विशेष प्रतिरोध मान वा आयामहरू अनुकूलित गर्न सकिन्छ?
A: हो। DUFEW ले 0.01Ω–1kΩ भन्दा परको प्रतिरोध मानहरू, पावर रेटिङहरू, सिरेमिक ट्यूब लम्बाइ र व्यास, टर्मिनल स्थितिहरू, र माउन्टिङ कोष्ठक कन्फिगरेसनहरू सहित पूर्ण अनुकूलन प्रदान गर्दछ। नमूनाहरू रेखाचित्र वा विशिष्टताहरूमा आधारित छिट्टै उत्पादन गर्न सकिन्छ।
Q4: यदि प्रतिरोध बहाव दीर्घकालीन प्रयोग पछि सहिष्णुता दायरा नाघ्यो भने के गर्नुपर्छ?
A: लामो समयसम्म उच्च-तापमान ओक्सीकरण, उच्च आर्द्रता, र बारम्बार ओभरलोडहरूले मिश्र धातु रिबनलाई क्षति पुर्याउन सक्छ। यदि इन्सुलेशन प्रतिरोध 100MΩ भन्दा कम हुन्छ भने, प्रतिस्थापन सिफारिस गरिन्छ। क्याबिनेट भेन्टिलेसन सुधार गर्न र पर्याप्त पावर मार्जिनको साथ प्रतिरोधक चयन गर्नाले सेवा जीवनलाई उल्लेखनीय रूपमा विस्तार गर्न सक्छ।
तपाईलाई मानक मोडेल वा पूर्ण अनुकूलित समाधान चाहिन्छ, DUFEW को इन्जिनियरिङ टोली मद्दत गर्न तयार छ। व्यावसायिक सिफारिसहरू र द्रुत उद्धरण प्राप्त गर्न हामीलाई तपाईंको रेखाचित्र वा प्राविधिक विशिष्टताहरू पठाउनुहोस्।
