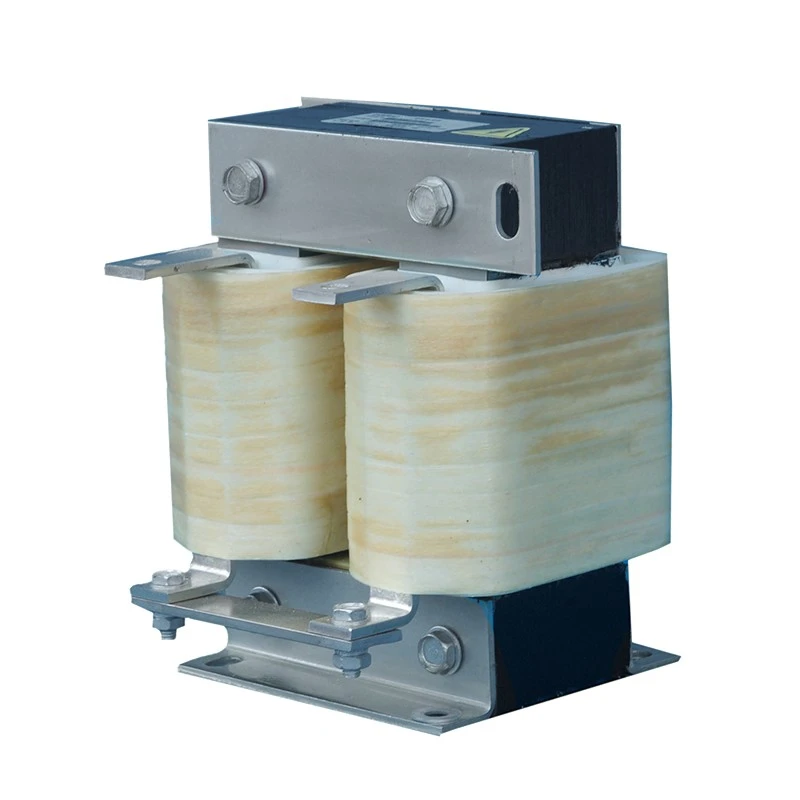

डीसी लिंक रिएक्टर

उच्च-शक्ति VFD र पावर रूपान्तरण प्रणालीहरूमा, इन्भर्टर खण्ड आपूर्ति गर्नु अघि रेक्टिफायर चरणले AC पावरलाई DC पावरमा रूपान्तरण गर्दछ। यस रूपान्तरण प्रक्रियाको बखत, DC बस प्रवाहले सुधार विशेषताहरू, लोड उतार-चढ़ाव, र पुन: निर्माण कार्यको कारणले गर्दा लहर घटकहरू समावेश हुन सक्छ।

Dufew इलेक्ट्रिक DC लिङ्क रिएक्टर DC बस सर्किट को रेक्टिफायर र इन्भर्टर खण्डहरू बीच श्रृंखला मा स्थापित छ। आगमनात्मक ऊर्जा भण्डारण प्रदान गरेर, यसले हालको भिन्नतालाई सहज बनाउँछ, निरन्तर DC वर्तमान प्रवाहलाई कायम राख्छ, र DC क्यापेसिटरहरू र पावर अर्धचालक उपकरणहरूमा विद्युतीय तनाव कम गर्दछ।

परम्परागत एसी रिएक्टरहरूको विपरीत, यो विशेष रूपमा निरन्तर DC वर्तमान सञ्चालनको लागि डिजाइन गरिएको हो। सेग्मेन्ट गरिएको एयर-गैप चुम्बकीय संरचनाले DC पूर्वाग्रह प्रतिरोध सुधार गर्दछ, चुम्बकीय संतृप्ति जोखिम कम गर्दछ, र दीर्घकालीन औद्योगिक सञ्चालनको समयमा स्थिर इन्डक्टन्स प्रदर्शन कायम राख्छ।

Dufew ले भरपर्दो थर्मल प्रदर्शन, इन्सुलेशन बल र मेकानिकल स्थिरता प्राप्त गर्न कम-लोस कोल्ड रोल्ड सिलिकन स्टिल कोर, क्लास एफ इन्सुलेशन प्रणाली, सटीक घुमाउने प्रक्रियाहरू, र भ्याकुम इम्प्रेग्नेसन टेक्नोलोजी प्रयोग गर्दछ।

कसरी DC लिङ्क रिएक्टरले प्रणाली विश्वसनीयता सुधार गर्दछ

1. DC वर्तमान लहर घटाउनुहोस् र बस स्थिरता सुधार गर्नुहोस्

AC-DC रूपान्तरणको क्रममा, रेक्टिफायर चरणबाट भोल्टेजको उतार-चढ़ावले DC बसमा लहर प्रवाह ल्याउन सक्छ। रिएक्टरले DC हालको वेभफर्मलाई सहज बनाउँछ, रिपल कम्पोनेन्टहरू कम गर्छ, र DC बस क्यापेसिटरहरूमा तनाव कम गर्न मद्दत गर्दा इन्भर्टर इनपुट स्थिरता सुधार गर्दछ। यो विशेष गरी उच्च-शक्ति ड्राइभ प्रणालीहरूको लागि लाभदायक छ जसलाई स्थिर DC ऊर्जा आपूर्ति चाहिन्छ।

2. निरन्तर DC वर्तमान प्रवाह कायम राख्नुहोस्

उतार चढाव हुने भार वा अस्थिर शक्ति अवस्था भएका अनुप्रयोगहरूमा, अत्यधिक वर्तमान पल्सेसनले इन्भर्टर सञ्चालनलाई असर गर्न सक्छ। हालको विच्छेदन घटाएर र थप निरन्तर रेक्टिफायर करेन्ट कायम गरेर, रिएक्टरले स्थिर इन्भर्टर स्विचिङलाई समर्थन गर्दछ र गतिशील सञ्चालनको क्रममा असामान्य सञ्चालन अवस्थाहरू कम गर्न मद्दत गर्दछ।

3. DC बस क्यापेसिटर र पावर कम्पोनेन्टहरू सुरक्षित गर्नुहोस्

उच्च लहर वर्तमानले DC क्यापेसिटर बुढ्यौलीलाई गति दिन सक्छ र पावर कम्पोनेन्टहरूमा थर्मल तनाव बढाउन सक्छ। अप्टिमाइज गरिएको डिजाइनले हालको पल्सेशनलाई सीमित गर्छ र क्यापेसिटरहरूमा रिपल तनाव कम गर्दछ, DC बस कम्पोनेन्टहरूको विश्वसनीयता सुधार गर्न र समग्र ड्राइभ प्रणालीको सेवा जीवन विस्तार गर्न मद्दत गर्दछ।

4. इनपुट पावर फ्याक्टर प्रदर्शन सुधार गर्नुहोस्

DC हालको विशेषताहरू स्मूद गरेर, रिएक्टरले कनवर्टर प्रणालीको विद्युतीय प्रदर्शन सुधार गर्न सक्छ। घटाइएको वर्तमान विरूपणले राम्रो ऊर्जा उपयोग र उच्च-शक्ति विद्युतीय प्रणालीहरूसँग सुधारिएको अनुकूलतामा योगदान पुर्‍याउँछ।

कोर संरचनात्मक डिजाइन सुविधाहरू

DC पूर्वाग्रह प्रतिरोधको लागि विभाजित एयर-गैप कोर डिजाइन

निरन्तर DC वर्तमानले एक दिशाहीन चुम्बकीय क्षेत्र उत्पादन गर्दछ जसले परम्परागत चुम्बकीय कोरहरूलाई संतृप्तिमा पुग्न सक्छ। Dufew ले DC संतृप्ति जोखिम घटाउनको लागि खण्डित एयर-ग्याप कोर संरचना अपनाउछ जबकि स्थिर इन्डक्टन्स र प्रभावकारी वर्तमान स्मूथिंग प्रदर्शन कायम राख्छ। यो डिजाइन लगातार DC लोड अन्तर्गत विश्वसनीय सञ्चालन समर्थन गर्दछ।

कम घाटा घुमाउने संरचना

घुमाउरो संरचना उच्च-वर्तमान DC अपरेशनको लागि अनुकूलित छ, स्थिर विद्युतीय प्रदर्शन र कुशल ताप व्यवस्थापन कायम राख्दै DC प्रतिरोध हानि र तापमान वृद्धि कम गर्न मद्दत गर्दछ। उच्च-वर्तमान अनुप्रयोगहरूको लागि, पन्नी घुमाउरो संरचनाहरू पनि समग्र आकार कम गर्न र गर्मी अपव्यय सुधार गर्न प्रदान गर्न सकिन्छ।

भ्याकुम गर्भाधान इन्सुलेशन प्रणाली

भ्याकुम गर्भाधान प्रक्रियाले इन्सुलेशन प्रणालीलाई बलियो बनाउँछ र नमी प्रतिरोध, मेकानिकल बल, र कम्पन प्रतिरोध सुधार गर्दछ। अनुकूलित संरचनात्मक डिजाइनको साथ संयुक्त, यसले मानक परीक्षण अवस्थाहरूमा ≤65dB को कम विद्युत चुम्बकीय कम्पन र आवाज स्तरहरू कायम राख्दा विश्वसनीय दीर्घकालीन सञ्चालनलाई समर्थन गर्दछ।

सामान्य अनुप्रयोगहरू

सिफारिस गरिएका चयन सर्तहरू

एक DC लिङ्क रिएक्टर सिफारिस गरिन्छ जब:

प्राविधिक विनिर्देशहरू

मोडेल नम्बर व्याख्या

उदाहरण: CDL-600-0600-EIDA

डीसी लिंक रिएक्टर बनाम एसी रिएक्टर

उत्पादन क्षमता र गुणस्तर आश्वासन

Dufew इलेक्ट्रिकले रिएक्टरहरू, ब्रेकिङ प्रतिरोधकहरू, ट्रान्सफर्मरहरू, र अनुकूलित विद्युतीय समाधानहरू सहित पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरू निर्माण गर्न माहिर छ।

Dufew को निर्माण प्रक्रियाले चुम्बकीय कोर प्रशोधन, सटीक वाइन्डिङ, भ्याकुम गर्भाधान, उच्च-तापमान उपचार, र विद्युतीय प्रदर्शन परीक्षण समावेश गर्दछ। प्रत्येक चरण लगातार विद्युतीय विशेषताहरू र विश्वसनीय उत्पादन गुणस्तर कायम राख्न नियन्त्रण गरिन्छ।

गुणस्तर निरीक्षणले इन्सुलेशन प्रतिरोध, भोल्टेज, इन्डक्टन्स, तापमान वृद्धि, र उपस्थितिको सामना गर्दछ। यी परीक्षणहरूले रिएक्टरको विद्युतीय कार्यसम्पादन, इन्सुलेशन विश्वसनीयता, थर्मल विशेषताहरू, र समग्र उत्पादन गुणस्तर प्रमाणित गर्दछ।

विभिन्न परियोजना आवश्यकताहरूको लागि, Dufew ले OEM निर्माण र अनुकूलन विद्युतीय डिजाइन प्रदान गर्दछ, सँगै इन्जिनियरिङ परामर्श र प्राविधिक कागजात समर्थन। यसले उत्पादनलाई विशिष्ट विद्युतीय मापदण्डहरू, स्थापना अवस्थाहरू, र प्रणाली अनुप्रयोगहरूमा अनुकूलित गर्न अनुमति दिन्छ।

FAQ

Q1: DC लिङ्क रिएक्टर कहाँ स्थापित छ?

VFD वा पावर रूपान्तरण प्रणालीको रेक्टिफायर र इन्भर्टर खण्डहरू बीचको DC बस सर्किटमा DC लिङ्क रिएक्टर स्थापना गरिएको छ। यसले DC वर्तमान उतार-चढ़ावलाई सहज बनाउन, रिपल कम्पोनेन्टहरू कम गर्न र DC बस स्थिरता सुधार गर्न मद्दत गर्दछ।

Q2: यो उत्पादन र एक AC रिएक्टर बीच के भिन्नता छ?

मुख्य भिन्नता आवेदन सर्किट छ। एक AC रिएक्टर AC सर्किटहरूमा हार्मोनिक्स कम गर्न, वर्तमान प्रभाव सीमित गर्न, र पावर गुणस्तर सुधार गर्न प्रयोग गरिन्छ। यो उत्पादन DC बस अनुप्रयोगहरूको लागि हालको लहरलाई सहज बनाउन र DC-साइड कम्पोनेन्टहरू सुरक्षित गर्न डिजाइन गरिएको हो।

Q3: किन यो उत्पादनलाई एयर-गैप कोर डिजाइन चाहिन्छ?

निरन्तर DC वर्तमानले कोरमा चुम्बकीय पूर्वाग्रह सिर्जना गर्न सक्छ। सेग्मेन्ट गरिएको एयर-ग्याप संरचनाले चुम्बकीय संतृप्तिलाई रोक्न, स्थिर इन्डक्टन्स कायम राख्न र DC अवस्थाहरूमा भरपर्दो सञ्चालन सुनिश्चित गर्न मद्दत गर्दछ।

Q4: Dufew ले विभिन्न अनुप्रयोगहरूको लागि विशिष्टताहरू अनुकूलित गर्न सक्छ?

हो। Dufew ले विभिन्न प्रणाली आवश्यकताहरू अनुसार भोल्टेज मूल्याङ्कन, वर्तमान क्षमता, इन्डक्टन्स मूल्य, घुमाउरो सामग्री, स्थापना संरचना, र मेकानिकल आयामहरू सहित अनुकूलित समाधानहरू प्रदान गर्दछ।
