हामी विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न पूर्ण अनुकूलन विकल्पहरू सहित प्रतिरोधकहरू, ब्रेकिङ इकाइहरू, रिएक्टरहरू, पावर फिल्टरहरू, र ट्रान्सफर्मरहरू सहित एक व्यापक पोर्टफोलियो प्रस्ताव गर्दछौं।

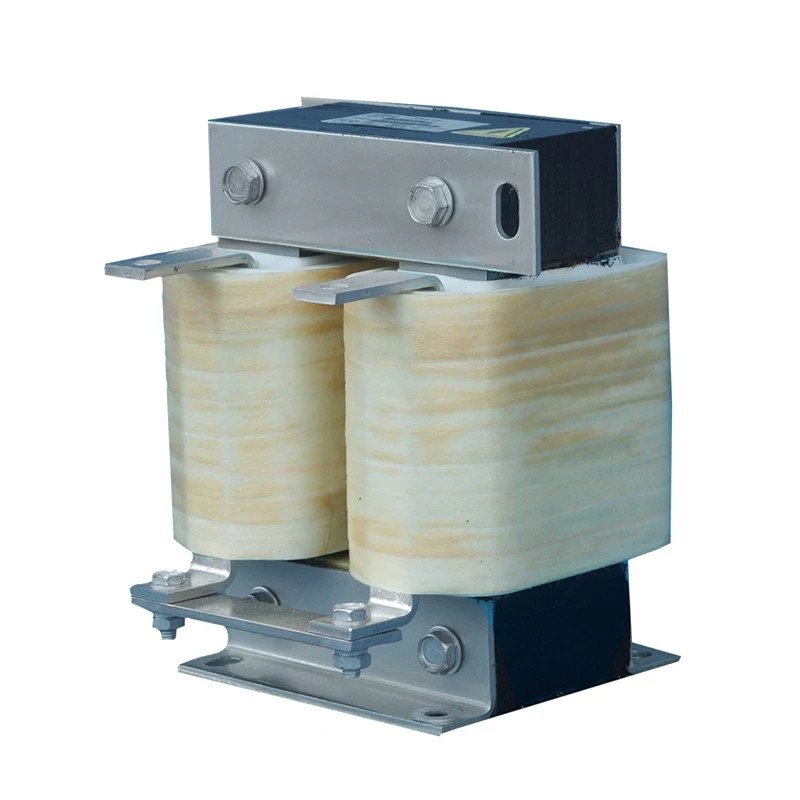

VFD DC लिङ्क रिएक्टर मध्यवर्ती DC बस सर्किट भित्र रेक्टिफायर ब्रिज र VFD प्रणालीको इन्भर्टर चरण बीच श्रृंखलामा जोडिएको छ।
AC-to-DC रूपान्तरणको क्रममा, रेक्टिफायर सञ्चालन र लोड भिन्नताले DC बसमा हालको लहर र विद्युतीय उतार-चढावलाई परिचय गराउन सक्छ। रिएक्टरले वर्तमान परिवर्तनहरू सहज बनाउन, निरन्तर DC वर्तमान प्रवाह कायम राख्न, र इन्भर्टर पावर सप्लाईको स्थिरता सुधार गर्न आगमनात्मक ऊर्जा भण्डारण विशेषताहरू प्रयोग गर्दछ।
मानक एसी रिएक्टरहरूको विपरीत, DC लिङ्क रिएक्टरहरू निरन्तर DC वर्तमान परिस्थितिहरूमा सञ्चालन गर्न डिजाइन गरिएको हो। Dufew ले DC पूर्वाग्रह-प्रतिरोधी खण्डित वायु-गैप चुम्बकीय संरचनालाई स्थिर इन्डक्टन्स कायम राख्न र चुम्बकीय संतृप्तिको जोखिम कम गर्न अपनाउँछ।
रिएक्टर सुविधाहरू:
- कम-हानि कोल्ड रोल्ड सिलिकन स्टील कोर कम चुम्बकीय क्षतिको लागि
- स्थिर DC सञ्चालनको लागि खण्डित एयर-गैप संरचना
- उच्च-तापमान विश्वसनीयताको लागि कक्षा F इन्सुलेशन प्रणाली
- मेकानिकल बल र आर्द्रता प्रतिरोधको लागि भ्याकुम गर्भाधान प्रक्रिया
- विभिन्न वर्तमान आवश्यकताहरूको लागि तामा वा एल्युमिनियम घुमाउरो विकल्पहरू
यी डिजाइन सुविधाहरूले Dufew DC Link रिएक्टरहरूलाई VFD प्रणालीहरूको लागि उपयुक्त बनाउँछ जसमा स्थिर DC बस प्रदर्शन, लामो सेवा जीवन, र भरपर्दो सञ्चालन आवश्यक हुन्छ।
रेक्टिफायर चरणले स्वाभाविक रूपमा DC वर्तमानमा लहर घटकहरू उत्पन्न गर्दछ। एक DC लिङ्क रिएक्टरले हालको वेभफर्मलाई सहज बनाउँछ, तरंग प्रवाहलाई कम गर्छ, र इन्भर्टरलाई थप स्थिर इनपुट प्रदान गरी निरन्तर वर्तमान प्रवाह कायम राख्न मद्दत गर्दछ। यसले DC पावर सप्लाईमा उतारचढाव कम गर्छ र लगातार मोटर सञ्चालनलाई समर्थन गर्दछ।
अत्यधिक तरंग प्रवाहले क्यापेसिटर तताउने र कम्पोनेन्ट बुढ्यौली बढाउन सक्छ। चार्जिङ तनाव र DC बस कम्पोनेन्टहरूमा थर्मल लोड घटाएर, रिएक्टरले क्यापेसिटर सेवा जीवन विस्तार गर्न, समग्र कम्पोनेन्ट विश्वसनीयता सुधार गर्न र मर्मत आवश्यकताहरू कम गर्न मद्दत गर्न सक्छ।
औद्योगिक उपकरणहरू प्रायः बारम्बार प्रवेग, ब्रेकिङ, र लोड परिवर्तनहरू अन्तर्गत सञ्चालन हुन्छन्। रिएक्टरले स्थिर इन्भर्टर सञ्चालन कायम राख्न र पावर सेमीकन्डक्टर उपकरणहरूको भरपर्दो सञ्चालनलाई समर्थन गर्दै द्रुत लोड भिन्नताको विद्युतीय प्रभावलाई कम गर्न मद्दत गर्दछ।
DC बस विशेषताहरू सुधार गरेर र हालको विकृति घटाएर, रिएक्टरले पावर उपयोगलाई अनुकूलन गर्न र हार्मोनिक्सको प्रभावलाई सीमित गर्न मद्दत गर्दछ। यसले उच्च-शक्ति औद्योगिक ड्राइभ प्रणालीहरूको लागि उपयुक्त बनाउँछ जहाँ स्थिर विद्युत प्रदर्शन आवश्यक छ।
निरन्तर DC वर्तमानले चुम्बकीय पूर्वाग्रह उत्पादन गर्न सक्छ र परम्परागत रिएक्टर डिजाइनहरूमा कोर संतृप्तिको जोखिम बढाउन सक्छ। Dufew को सेग्मेन्टेड एयर-ग्याप टेक्नोलोजीले अधिक स्थिर इन्डक्टन्स र सुधारिएको चुम्बकीय रेखीयता प्रदान गर्दछ, संतृप्ति जोखिम कम गर्न र निरन्तर DC अवस्थाहरूमा भरपर्दो सञ्चालन कायम राख्न मद्दत गर्दछ।
घुमाउरो संरचना उच्च-वर्तमान डीसी सञ्चालनको लागि डिजाइन गरिएको छ र अनुप्रयोग आवश्यकताहरू अनुसार तामा वा एल्युमिनियम कन्डक्टरहरू प्रयोग गर्न सक्छ। कम प्रतिरोध हानि र नियन्त्रित तापमान वृद्धि स्थिर दीर्घकालीन प्रदर्शनमा योगदान गर्दछ। उच्च-वर्तमान मोडेलहरूको लागि, पन्नी घुमाउरो संरचनाहरू पनि एक कम्प्याक्ट स्थापना डिजाइन कायम राख्दा तातो अपव्यय सुधार गर्न प्रयोग गर्न सकिन्छ।
भ्याकुम गर्भाधान प्रक्रियाले इन्सुलेशन प्रणालीलाई बलियो बनाउँछ र मेकानिकल स्थिरता, आर्द्रता प्रतिरोध, र कम्पन प्रतिरोध सुधार गर्दछ। यस उपचारले दीर्घकालीन औद्योगिक सञ्चालनको समयमा भरपर्दो विद्युतीय र मेकानिकल प्रदर्शन कायम राख्न मद्दत गर्दछ।
Dufew DC लिङ्क रिएक्टर समाधान व्यापक रूपमा औद्योगिक शक्ति रूपान्तरण र मोटर ड्राइभ प्रणालीहरूमा प्रयोग गरिन्छ।
| आवेदन | मुख्य आवश्यकता |
|---|---|
| चर आवृत्ति ड्राइभ प्रणाली | डीसी लहर घटाउनुहोस् र ड्राइभ विश्वसनीयता सुधार गर्नुहोस् |
| सर्वो ड्राइभ प्रणाली | गतिशील सञ्चालनको समयमा DC बस स्थिरता सुधार गर्नुहोस् |
| लिफ्टहरू | बारम्बार त्वरण र ब्रेकिङ चक्र समर्थन गर्नुहोस् |
| पोर्ट क्रेन र लिफ्टिंग उपकरण | भारी लोड अवस्थाहरूमा विश्वसनीयता बढाउनुहोस् |
| रोलिङ मिलहरू | निरन्तर सञ्चालनको समयमा विद्युतीय तनाव कम गर्नुहोस् |
| इंजेक्शन मोल्डिंग मेसिनहरू | मोटर ड्राइभ स्थिरता सुधार गर्नुहोस् |
| तार रेखाचित्र मेसिनहरू | सहज पावर ट्रान्समिशन कायम राख्नुहोस् |
| कपडा मेसिनरी | स्थिर दीर्घकालीन सञ्चालन समर्थन |
| परीक्षण प्रणालीहरू | विद्युत स्थिरता सुधार गर्नुहोस् |
एक DC लिङ्क रिएक्टर सिफारिस गरिन्छ जब VFD प्रणाली अनुभव गर्दछ:
| प्रणाली अवस्था | सिफारिस गरिएको उद्देश्य |
|---|---|
| बारम्बार DC वर्तमान उतार-चढ़ाव | तरंग प्रवाह कम गर्नुहोस् |
| क्यापेसिटर फिल्टरिङको साथ भोल्टेज स्रोत VFD | DC बस capacitors सुरक्षित गर्नुहोस् |
| ठूलो क्षमताको ट्रान्सफर्मर आपूर्ति | शक्ति स्थिरता सुधार गर्नुहोस् |
| तीन-चरण भोल्टेज असंतुलन | विद्युतीय तनाव कम गर्नुहोस् |
| बारम्बार त्वरण र ढिलाइ | इन्भर्टरको विश्वसनीयता सुधार गर्नुहोस् |
| उच्च शक्ति गुणस्तर आवश्यकताहरू | हार्मोनिक प्रभाव कम गर्नुहोस् |
उदाहरण: CDL-600-0600-EIDA
| कोड | विवरण |
|---|---|
| CDL | डीसी लिंक रिएक्टर श्रृंखला |
| 600 | भोल्टेज स्तर (600 = 690VDC) |
| 0600 | मूल्याङ्कन गरिएको वर्तमान (0600 = 600A, 2500 = 2500A) |
| EI | कोर संरचना (EI = तीन-चरण कोर, UI = एकल-चरण कोर) |
| D | स्थापना संरचना (D = ठाडो स्थापना, W = तेर्सो स्थापना) |
| A | घुमाउरो सामग्री (A = एल्युमिनियम, C = तामा) |
| प्यारामिटर | विशिष्टता |
|---|---|
| उत्पादन प्रकार | VFD DC लिङ्क रिएक्टर |
| स्थापना स्थिति | रेक्टिफायर र इन्भर्टर बीच डीसी बस सर्किट |
| मूल्याङ्कन भोल्टेज | 220VAC / 380VAC / 690VAC / 1140VAC |
| सञ्चालन आवृत्ति | 50Hz / 60Hz / 500Hz सम्म अनुकूलित |
| मूल्याङ्कन गरिएको वर्तमान | 5A - 3800A |
| भोल्टेज ड्रप | ०.५% / १% / २% / ४% |
| ओभरलोड क्षमता | 60 सेकेन्डको लागि 1.5 पटक मूल्याङ्कन गरिएको वर्तमान, अन्तराल 1 घण्टा |
| डाइलेक्ट्रिक शक्ति | 3000VAC / 50Hz / 5mA / 1 मिनेट |
| इन्सुलेशन प्रतिरोध | ≥100MΩ 1000VDC मा |
| सुरक्षा ग्रेड | IP00 / IP20 |
| इन्सुलेशन कक्षा | कक्षा एफ (१५५ ℃) |
| ज्वाला retardant ग्रेड | UL94V-2 |
| शोर स्तर | ≤65dB (१ मिटर तेर्सो दूरीमा परीक्षण गरिएको) |
| सेवा जीवन | ≥15 वर्ष |
| लागू मानकहरू | IEC289:1987 / GB10229-88 / JB9644-1999 |
डुफ्यू इलेक्ट्रिकले DC लिङ्क रिएक्टरहरू, एसी रिएक्टरहरू, ब्रेकिङ प्रतिरोधकहरू, ट्रान्सफर्मरहरू, र सम्बन्धित विद्युतीय समाधानहरू सहित अनुकूलित पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरूमा माहिर छ।
व्यावसायिक इन्जिनियरिङ क्षमता र नियन्त्रित उत्पादन प्रक्रियाहरूको साथ, Dufew ले VFD प्रणालीहरू, औद्योगिक स्वचालन, र शक्ति रूपान्तरण अनुप्रयोगहरूको लागि भरपर्दो रिएक्टर समाधानहरू प्रदान गर्दछ।
Dufew उत्पादन समावेश:
- प्रेसिजन सिलिकन स्टील कोर प्रशोधन
- सेग्मेन्टेड एयर-गैप चुम्बकीय संरचना निर्माण
- तामा र एल्युमिनियम घुमाउरो उत्पादन
- वैक्यूम गर्भाधान उपचार
- उच्च-तापमान उपचार प्रक्रिया
- विद्युत प्रदर्शन परीक्षण
प्रत्येक रिएक्टरले कडा निरीक्षण प्रक्रियाहरू पार गर्दछ, जसमा:
| निरीक्षण वस्तु | उद्देश्य |
|---|---|
| इन्सुलेशन प्रतिरोध परीक्षण | इन्सुलेशन विश्वसनीयता प्रमाणित गर्नुहोस् |
| डाइलेक्ट्रिक प्रतिरोध परीक्षण | बिजुली सुरक्षा प्रदर्शन पुष्टि गर्नुहोस् |
| इन्डक्टन्स परीक्षण | आवश्यक रिएक्टर विशेषताहरू सुनिश्चित गर्नुहोस् |
| तापक्रम वृद्धि परीक्षण | थर्मल प्रदर्शन प्रमाणित गर्नुहोस् |
| शोर परीक्षण | सञ्चालन आवाज स्तर नियन्त्रण |
| उपस्थिति निरीक्षण | उत्पादन गुणस्तर पुष्टि गर्नुहोस् |
Dufew ले मूल्याङ्कन भोल्टेज, हालको दायरा, इन्डक्टेन्स, भोल्टेज ड्रप, स्थापना संरचना, क्याबिनेट स्पेस, र घुमाउरो सामग्री आवश्यकताहरूमा आधारित अनुकूलित समाधानहरू प्रदान गर्दछ। ग्राहकको ड्राइभ प्रणालीसँग उचित एकीकरण सुनिश्चित गर्न डिजाइनलाई विभिन्न विद्युतीय र मेकानिकल अवस्थाहरूमा अनुकूलित गर्न सकिन्छ।
सेवाहरूले OEM निर्माण, अनुकूलित रिएक्टर डिजाइन, प्राविधिक कागजातहरू, र अनुप्रयोग इन्जिनियरिङ समर्थन, ग्राहकहरूलाई प्रणाली एकीकरण मार्फत उत्पादन चयनबाट विशेष परियोजना आवश्यकताहरू सम्बोधन गर्न मद्दत गर्दछ।
Dufew उत्पादनहरू मान्यता प्राप्त औद्योगिक मापदण्डहरू र गुणस्तर आवश्यकताहरू अनुसार निर्माण गरिन्छ।
लागू मानकहरू समावेश छन्:
| मानक | विवरण |
|---|---|
| ISO 9001 | गुणस्तर व्यवस्थापन प्रणाली |
| IEC289: 1987 | रिएक्टर मानक |
| GB10229-88 | रिएक्टर मानक (IEC289:1987 को बराबर) |
| JB9644-1999 | सेमीकन्डक्टर इलेक्ट्रिकल ड्राइभहरूको लागि रिएक्टर |
| CE | उत्पादन अनुपालन आवश्यकता |
Dufew सुरक्षित यातायात र विश्वसनीय उत्पादन प्रदर्शन सुनिश्चित गर्न निर्यात-मानक प्याकेजिङ्ग समाधान प्रदान गर्दछ।
- नमी-प्रतिरोधी सुरक्षा
- आघात-प्रतिरोधी फिक्सिंग संरचना
- ठूला रिएक्टरहरूको लागि प्रबलित निर्यात काठ केसहरू
- उत्पादन लेबल र प्राविधिक कागजातहरू
- पूर्व ढुवानी निरीक्षण रेकर्ड
विद्युतीय प्यारामिटरहरू र मेकानिकल आवश्यकताहरू ग्राहक विशिष्टताहरू पूरा गर्न सुनिश्चित गर्न प्रत्येक एकाइ डेलिभरी अघि निरीक्षण गरिन्छ।
Dufew समर्थन गर्दछ:
- ब्याच उत्पादन
- OEM परियोजनाहरू
- अन्तर्राष्ट्रिय ढुवानी
- अनुकूलित प्याकेजिङ्ग आवश्यकताहरु
| तुलना आयाम | VFD DC लिङ्क रिएक्टर | मानक तीन-चरण एसी रिएक्टर |
|---|---|---|
| स्थापना स्थिति | रेक्टिफायर र इन्भर्टर बीचको DC बस खण्डमा स्थापित | VFD प्रणालीहरूको AC इनपुट साइड वा AC आउटपुट साइडमा स्थापित |
| चुम्बकीय कोर डिजाइन | AC रिपल कम्पोनेन्टहरूसँग DC वर्तमानको लागि डिजाइन गरिएको सेग्मेन्ट गरिएको एयर-ग्याप कोर | परम्परागत चुम्बकीय कोर सममित एसी चुम्बकीय प्रवाहको लागि डिजाइन गरिएको |
| मुख्य कार्य | चिकनी DC वर्तमान लहर, DC बस स्थिरता सुधार, DC घटक मा तनाव कम | AC harmonics घटाउनुहोस्, सर्ज वर्तमान सीमित गर्नुहोस्, र AC तरंगको गुणस्तर सुधार गर्नुहोस् |
| सञ्चालन अवस्था | DC पूर्वाग्रह सर्तहरूमा काम गर्दछ र संतृप्ति-प्रतिरोधी डिजाइन चाहिन्छ | वैकल्पिक AC चुम्बकीय अवस्थाहरूमा काम गर्दछ |
| विशिष्ट आवेदन मूल्य | DC capacitors को सुरक्षा गर्दछ र इन्भर्टर सञ्चालन स्थिरता सुधार गर्दछ | AC-साइड पावर गुणस्तर र मोटर-साइड सुरक्षा सुधार गर्दछ |
एक DC लिङ्क रिएक्टर DC बस सर्किटमा हालको उतार-चढ़ावलाई सहज बनाउन र DC कम्पोनेन्टहरूमा रिपल तनाव कम गर्न स्थापना गरिएको छ। इनपुट हार्मोनिक्स वा आउटपुट विद्युतीय तनाव नियन्त्रण गर्न एसी साइडमा AC रिएक्टर स्थापना गरिएको छ। तिनीहरूको स्थापना स्थिति र डिजाइन आवश्यकताहरू फरक छन्।
यो ठूलो पावर मूल्याङ्कन, महत्त्वपूर्ण DC वर्तमान लहर, बारम्बार लोड परिवर्तनहरू, वा सुधारिएको DC बस स्थिरता आवश्यक अनुप्रयोगहरूको लागि VFD प्रणालीहरूको लागि सिफारिस गरिन्छ।
रिपल करन्टलाई सीमित गरेर र चार्जिङ करन्टको उतार चढाव घटाएर, रिएक्टरले DC क्यापेसिटरहरूमा थर्मल र बिजुलीको तनाव कम गर्छ, तिनीहरूको विश्वसनीयता र सेवा जीवन सुधार्न मद्दत गर्छ।
हो। Dufew ले परियोजना आवश्यकताहरू अनुसार मूल्याङ्कन गरिएको भोल्टेज, हालको क्षमता, इन्डक्टन्स मान, भोल्टेज ड्रप, घुमाउरो सामग्री, आयामहरू, र स्थापना कन्फिगरेसनको अनुकूलनलाई समर्थन गर्दछ।
Dufew इलेक्ट्रिकले औद्योगिक VFD प्रणालीहरू, पावर रूपान्तरण उपकरणहरू, र स्वचालन अनुप्रयोगहरूको लागि अनुकूलित DC लिङ्क रिएक्टर समाधानहरू प्रदान गर्दछ।
व्यावसायिक इन्जिनियरिङ क्षमता, उन्नत उत्पादन प्रक्रियाहरू, र कडा गुणस्तर नियन्त्रणको साथ, Dufew ले ग्राहकहरूलाई DC बस स्थिरता सुधार गर्न, विद्युतीय तनाव कम गर्न र भरपर्दो दीर्घकालीन सञ्चालन प्राप्त गर्न मद्दत गर्छ।
अनुकूलित रिएक्टर डिजाइन, OEM सहयोग, र परियोजना समर्थन लागि Dufew इलेक्ट्रिक सम्पर्क गर्नुहोस्।
