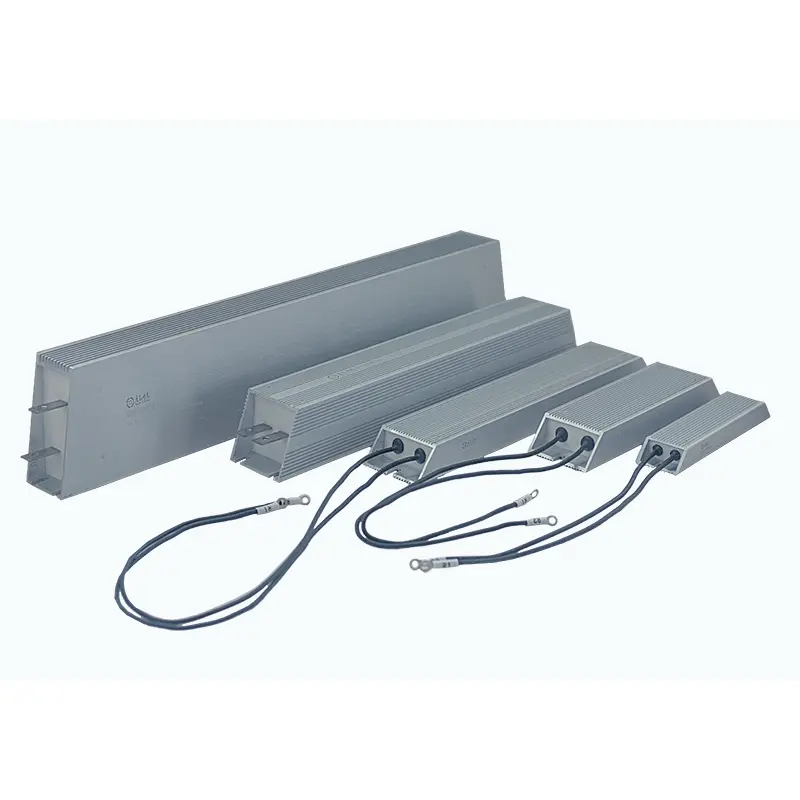

गैर-प्रेरणात्मक एल्युमिनियम क्लड प्रतिरोधक

DUFEW Non-Inductive Aluminium Clad Resistor विशेष रूपमा उच्च-गति स्विच गर्ने सर्किटहरू, पल्स पावर प्रणालीहरू, इन्भर्टर अनुप्रयोगहरू, र सटीक इलेक्ट्रोनिक उपकरणहरूको लागि डिजाइन गरिएको हो जहाँ परम्परागत वायरवाउन्ड प्रतिरोधकहरू परजीवी इन्डक्टन्स प्रभावबाट ग्रस्त हुन सक्छन्।

द्रुत वर्तमान परिवर्तनहरूमा अतिरिक्त प्रेरक प्रतिक्रिया उत्पन्न गर्ने मानक पावर प्रतिरोधकहरूको विपरीत, DUFEW ले चुम्बकीय क्षेत्र युग्मनलाई न्यूनीकरण गर्न र अल्ट्रा-लो इन्डक्टेन्स कार्यसम्पादन प्राप्त गर्न उन्नत Ayrton-Perry bifilar वाइन्डिङ संरचना अपनाउछ।

हालको प्रतिक्रिया सुधार गरेर र स्विचिङ हस्तक्षेप घटाएर, यो प्रतिरोधकले संवेदनशील पावर कम्पोनेन्टहरू जोगाउन, तरंग स्थिरता सुधार गर्न र उच्च-फ्रिक्वेन्सी इलेक्ट्रोनिक प्रणालीहरूको विश्वसनीयता बढाउन मद्दत गर्दछ।

50W देखि 6KW सम्म उपलब्ध, 0.01Ω देखि 120kΩ सम्म प्रतिरोधी मानहरू सहित, DUFEW ले पावर इलेक्ट्रोनिक्स निर्माताहरू, इन्भर्टर आपूर्तिकर्ताहरू, स्वचालन कम्पनीहरू, र औद्योगिक उपकरण निर्माणकर्ताहरूका लागि अनुकूलित कम इन्डक्टन्स रेसिस्टर समाधानहरू प्रदान गर्दछ।

उच्च-गति विद्युतीय प्रतिक्रियाको लागि डिजाइन गरिएको

आधुनिक पावर इलेक्ट्रोनिक्समा, स्विचिङ फ्रिक्वेन्सी बढ्दै जान्छ जबकि कम्पोनेन्टहरू बिजुलीको आवाज र भोल्टेज उतार-चढ़ावहरूमा बढी संवेदनशील हुन्छन्।

एक परम्परागत प्रतिरोधकले द्रुत वर्तमान संक्रमणको समयमा अवांछित इन्डक्टन्स परिचय गराउन सक्छ, कारण:

- भोल्टेज ओभरशुट

- वर्तमान तरंग विरूपण

- EMI हस्तक्षेप

- अर्धचालक तनाव

- नियन्त्रण प्रणाली अस्थिरता

DUFEW Non-Inductive Aluminium Clad Resistor छिटो-परिवर्तित वर्तमान परिस्थितिहरूमा स्थिर विद्युतीय कार्यसम्पादन कायम राख्न विकसित गरिएको छ।

पावर डेरेटिङ कर्भ

कोर फाइदाहरू

उन्नत लो-इन्डक्टन्स टेक्नोलोजी

Ayrton-Perry Bifilar घुमावदार सिद्धान्त

आन्तरिक घुमाउरो संरचना मुख्य कारक हो जसले कम-इन्डक्टेन्स प्रतिरोधकहरूलाई परम्परागत तारवाउन्ड डिजाइनहरूबाट फरक पार्छ। DUFEW ले Ayrton-Perry bifilar वाइन्डिङ सिद्धान्तलाई अपनाउछ, दुई प्रतिरोधी तारहरू विपरित दिशाहरूमा घाउ गरी वर्तमान प्रवाहको समयमा उत्पन्न हुने चुम्बकीय क्षेत्रहरूलाई कम गर्न प्रयोग गर्दछ।

दुई विन्डिङको चुम्बकीय क्षेत्रहरूलाई आंशिक रूपमा एकअर्कालाई रद्द गर्न अनुमति दिएर, यो संरचनाले नेट चुम्बकीय प्रवाहलाई उल्लेखनीय रूपमा कम गर्छ र परजीवी इन्डक्टन्सलाई कम गर्छ, छिटो विद्युतीय प्रतिक्रिया र उच्च-गति स्विचिङ अनुप्रयोगहरूमा सुधारिएको प्रदर्शन सक्षम पार्छ।

पल्स र स्विचिंग अनुप्रयोगहरूको लागि अनुकूलित

उच्च-फ्रिक्वेन्सी स्विचिङ प्रणालीहरूले प्रायः द्रुत वर्तमान परिवर्तनहरू अनुभव गर्छन्, जहाँ परजीवी इन्डक्टन्सले अनावश्यक भोल्टेज स्पाइकहरू उत्पन्न गर्न सक्छ र सर्किट स्थिरतालाई असर गर्छ। DUFEW लो-इन्डक्टन्स रेसिस्टरहरू क्षणिक ऊर्जालाई प्रभावकारी रूपमा ह्यान्डल गर्न, स्विचिङ चुचुराहरूलाई दबाउन, तरंग स्थिरता सुधार गर्न र संवेदनशील सेमीकन्डक्टर कम्पोनेन्टहरूमा तनाव कम गर्न डिजाइन गरिएको हो।

तिनीहरू विशेष गरी उपयुक्त छन्:

- IGBT इन्भर्टर सर्किटहरू

- MOSFET स्विचिङ प्रणाली

- PWM पावर कन्भर्टरहरू

- उच्च आवृत्ति इलेक्ट्रोनिक लोड

अनुप्रयोग-उन्मुख प्रदर्शन

1. इन्भर्टर र मोटर ड्राइभ संरक्षण

पुन: उत्पन्न वा गतिशील ब्रेकिङ सञ्चालनको समयमा, प्रणाली स्थिरता कायम राख्न अतिरिक्त ऊर्जा चाँडै डिस्चार्ज गर्नुपर्छ। कम इन्डक्टन्स संरचनाले ब्रेकिङ प्रतिक्रिया सुधार गर्छ, स्विचिङ हस्तक्षेप कम गर्छ, र इन्भर्टर पावर मोड्युलहरूलाई क्षणिक विद्युतीय तनावबाट जोगाउन मद्दत गर्छ।

2. पावर सप्लाई स्थिरीकरण स्विच गर्दै

उच्च-फ्रिक्वेन्सी पावर सप्लाई प्रणालीहरूमा, परजीवी इन्डक्टन्सले तरंग रूपहरू र समग्र दक्षतालाई असर गर्न सक्छ। DUFEW लो-इन्डक्टन्स प्रतिरोधकहरूले स्नबर सर्किटहरू, वर्तमान सीमित सर्किटहरू, र पल्स अवशोषण सर्किटहरू जस्ता अनुप्रयोगहरूको लागि द्रुत प्रतिक्रिया विशेषताहरू प्रदान गर्दछ।

3. परिशुद्धता मापन र परीक्षण

इलेक्ट्रोनिक परीक्षण प्रणालीहरूको लागि, प्रतिरोधी घटकहरूको प्रतिक्रिया विशेषताहरूले प्रत्यक्ष रूपमा मापन शुद्धतालाई प्रभाव पार्छ। अप्टिमाइज गरिएको कम-इन्डक्टन्स डिजाइनले थप सटीक पल्स प्रतिक्रिया प्राप्त गर्न, संकेत विकृति कम गर्न, र परीक्षण दोहोर्याउने क्षमता सुधार गर्न मद्दत गर्दछ।

आन्तरिक निर्माण डिजाइन

प्राविधिक विनिर्देशहरू

प्रदर्शन तुलना

सिफारिस गरिएका आवेदनहरू

कस्टम उत्पादन क्षमता

DUFEW अनुप्रयोग आवश्यकताहरू अनुसार अनुकूलित गैर-प्रेरणात्मक प्रतिरोधक विकासलाई समर्थन गर्दछ।

उपलब्ध अनुकूलन:

FAQ

Q1: उच्च-फ्रिक्वेन्सी सर्किटहरूमा किन गैर-प्रेरणात्मक प्रतिरोधकहरू आवश्यक छन्?

किनभने द्रुत वर्तमान परिवर्तनहरूले पारम्परिक प्रतिरोधकहरूमा परजीवी इन्डक्टन्स उत्पन्न गर्न सक्छ, भोल्टेज स्पाइकहरू र विद्युतीय आवाज निम्त्याउँछ। गैर-प्रेरणात्मक प्रतिरोधकहरूले यी प्रभावहरूलाई कम गर्दछ र सर्किट स्थिरता सुधार गर्दछ।

Q2: DUFEW गैर-प्रेरणात्मक प्रतिरोधकहरूलाई मानक एल्युमिनियम क्लेड प्रतिरोधकहरू भन्दा के फरक बनाउँछ?

मुख्य भिन्नता आन्तरिक घुमाउरो प्रविधि हो। DUFEW ले चुम्बकीय क्षेत्र अन्तरक्रियालाई कम गर्न Ayrton-Perry bifilar winding को प्रयोग गर्दछ, जबकि मानक प्रतिरोधकहरूले सामान्यतया परम्परागत एकल-दिशा घुमाउरो प्रयोग गर्दछ।

Q3: के गैर-प्रेरणात्मक प्रतिरोधकहरू इन्भर्टर अनुप्रयोगहरूको लागि उपयुक्त छन्?

हो। तिनीहरू सामान्यतया इन्भर्टर ब्रेकिङ सर्किटहरू, पल्स अवशोषण सर्किटहरू, र छिटो प्रतिक्रिया चाहिने पावर इलेक्ट्रोनिक प्रणालीहरूमा प्रयोग गरिन्छ।

Q4: DUFE ले कम-इन्डक्टन्स प्रतिरोधकहरूलाई अनुकूलित गर्न सक्छ?

हो। DUFEW ले प्रतिरोध मान, पावर मूल्याङ्कन, मेकानिकल आयामहरू, टर्मिनलहरू, र कम-इन्डक्टन्स आवश्यकताहरूको लागि OEM अनुकूलन प्रदान गर्दछ।
