हामी विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न पूर्ण अनुकूलन विकल्पहरू सहित प्रतिरोधकहरू, ब्रेकिङ इकाइहरू, रिएक्टरहरू, पावर फिल्टरहरू, र ट्रान्सफर्मरहरू सहित एक व्यापक पोर्टफोलियो प्रस्ताव गर्दछौं।

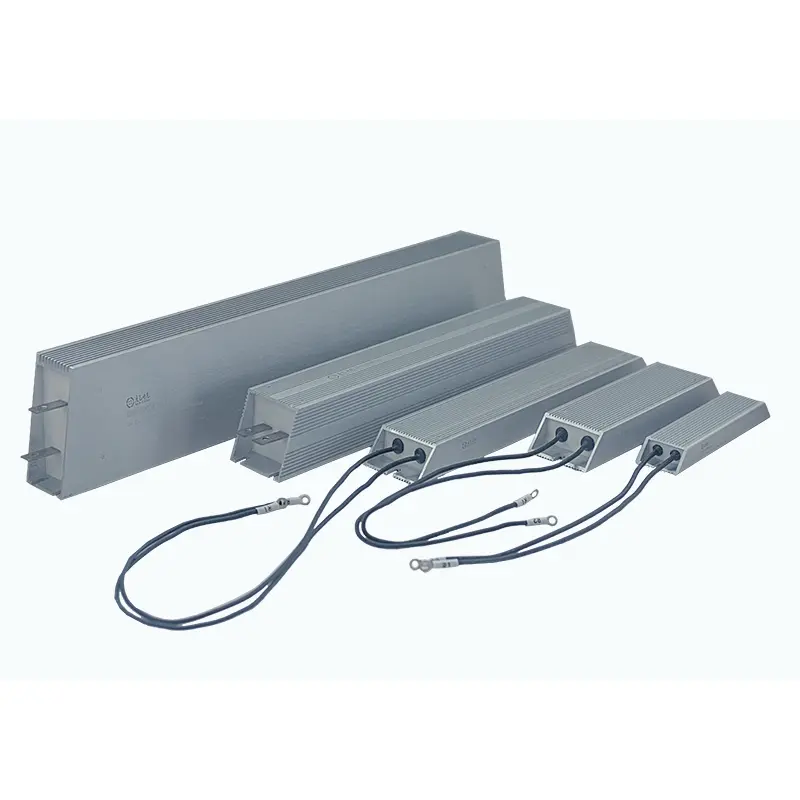

औद्योगिक पावर प्रणालीहरू प्रायः भारी भार, बारम्बार ब्रेकिङ, कम्पन, र उच्च तापमान अन्तर्गत काम गर्छन्। यी माग गर्ने वातावरणमा भरपर्दो सञ्चालन सुनिश्चित गर्न, DUFEW Trapezoidal Aluminium Clad Resistor ले एक अप्टिमाइज गरिएको आन्तरिक थर्मल संरचनाको साथ एक असभ्य एल्युमिनियम घेरालाई संयोजन गर्दछ जसले प्रतिरोधक तत्वलाई धुलो, नमी, कम्पन, र मेकानिकल प्रभावबाट जोगाउँदै तापक्रमलाई कुशलतापूर्वक स्थानान्तरण गर्दछ।
प्रतिरोध तत्व सटीक-घाउ निकल-क्रोमियम (Ni-Cr) वा उच्च-तापमान इन्सुलेट कोरमा माउन्ट गरिएको कन्स्ट्यान्टन मिश्र धातुको तार प्रयोग गरेर निर्मित हुन्छ। अभ्रक पानाहरूसँग विद्युतीय इन्सुलेशन पछि, उच्च-शुद्धता क्वार्ट्ज बालुवा र उच्च-तापमान रालको विशेष रूपले तयार गरिएको मिश्रण प्रयोग गरेर ट्रापेजोइडल एल्युमिनियम हाउसिंग भित्र पूर्ण रूपमा एन्क्याप्सुलेटेड हुन्छ। यस संरचनाले एक कुशल थर्मल प्रवाहक मार्ग सिर्जना गर्दछ, बाह्य शीतलन फिनहरूमा आन्तरिक तापलाई द्रुत रूपमा स्थानान्तरण गर्दै प्रतिरोधकलाई अक्सीकरण र वातावरणीय प्रदूषणबाट बचाउँछ।
औद्योगिक स्वचालन र भारी शुल्क उपकरणहरूको लागि डिजाइन गरिएको, प्रतिरोधकले दुबै स्टेनलेस स्टील टर्मिनल र उच्च-तापमानको नेतृत्व तार जडानहरूलाई समर्थन गर्दछ, जसले VFD ब्रेकिङ प्रणाली, सर्वो ड्राइभहरू, मोटर नियन्त्रण क्याबिनेटहरू, लोड बैंकहरू, नवीकरणीय ऊर्जा उपकरणहरू, र औद्योगिक शक्ति वितरण प्रणालीहरूमा लचिलो स्थापना गर्न अनुमति दिन्छ।
परम्परागत आयताकार एल्युमिनियम प्रतिरोधकहरूको विपरीत, ट्रापेजोइडल आवास विशेष गरी औद्योगिक वातावरणमा शीतलन दक्षता र मेकानिकल स्थिरता दुवै सुधार गर्न इन्जिनियर गरिएको छ।
ट्रापेजोइडल प्रोफाइलले बाह्य शीतलन सतहलाई बढाउँछ, प्राकृतिक संवहन र निरन्तर सञ्चालन कार्यसम्पादनमा सुधार मार्फत गर्मीलाई अझ प्रभावकारी रूपमा फैलाउन अनुमति दिन्छ।
प्रतिरोधक तत्व एल्युमिनियम हाउसिंग भित्र पूर्ण रूपमा बन्द गरिएको छ, जसले उत्पादन सेवा जीवन विस्तार गर्दा धुलो, नमी, कम्पन, र अक्सीकरणको लागि उत्कृष्ट प्रतिरोध प्रदान गर्दछ।
फराकिलो माउन्टिङ आधारले बलियो मेकानिकल समर्थन प्रदान गर्दछ, निरन्तर कम्पन अन्तर्गत आन्दोलन घटाउँछ र प्रतिरोधकलाई क्रेन, लिफ्टहरू, मेसिन उपकरणहरू, र अन्य भारी शुल्क उपकरणहरूको लागि उपयुक्त बनाउँछ।
क्वार्ट्ज बालुवा भरिने तातो हावा भन्दा धेरै छिटो स्थानान्तरण गर्दछ, आन्तरिक तापलाई सुधारिएको कूलिंग प्रदर्शनको लागि द्रुत रूपमा एल्युमिनियम आवासमा पुग्न अनुमति दिन्छ। थप तातो सिङ्कहरू स्थापना गर्न सकिन्छ जब उच्च निरन्तर शक्ति अपव्यय आवश्यक हुन्छ।
- अनुकूलित Trapezoidal आवास - ठूला चिसो सतहले परम्परागत आयताकार एल्युमिनियम प्रतिरोधकहरूको तुलनामा प्राकृतिक तातो अपव्ययलाई सुधार गर्दछ।
- फुली पोटेड कन्स्ट्रक्शन - पूर्ण इन्क्याप्सुलेशनले धुलो, नमी, कम्पन, अक्सिडेशन, र मेकानिकल झटका विरुद्ध सुरक्षा गर्दछ।
- उत्कृष्ट थर्मल चालकता - क्वार्ट्ज बालुवा भरिने द्रुत रूपमा आन्तरिक तापलाई एल्युमिनियम आवासमा स्थानान्तरण गर्दछ, उच्च शक्ति घनत्व समर्थन गर्दछ।
- चौडा प्रतिरोध दायरा - ±3%, ±5%, र ±10% को प्रतिरोध सहिष्णुता संग 0.01Ω देखि 120kΩ सम्म उपलब्ध छ।
- भरपर्दो मेकानिकल बल - चौडा एल्युमिनियम आधारले निरन्तर कम्पन अन्तर्गत सञ्चालन हुने उपकरणहरूको लागि सुरक्षित माउन्टिङ सुनिश्चित गर्दछ।
- लचिलो जडान विकल्पहरू - विभिन्न स्थापना आवश्यकताहरूको लागि स्टेनलेस स्टील टर्मिनल वा उच्च-तापमान नेतृत्व तारहरूसँग उपलब्ध।
- अनुकूलन निर्माण उपलब्ध - शक्ति मूल्याङ्कन, प्रतिरोध मान, आयाम, टर्मिनलहरू, र माउन्ट कन्फिगरेसनहरू OEM परियोजनाहरूको लागि अनुकूलित गर्न सकिन्छ।
Trapezoidal Aluminium Clad Resistor औद्योगिक प्रणालीहरूको लागि उपयुक्त छ जसलाई विश्वसनीय शक्ति अपव्यय, उच्च मेकानिकल बल, र दीर्घकालीन स्थिरता चाहिन्छ।
चर फ्रिक्वेन्सी ड्राइभहरू (VFDs), सर्वो ड्राइभहरू, मोटर ब्रेकिङ सर्किटहरू, र पुन: उत्पन्न ऊर्जा अपव्यय प्रणालीहरू।
क्रेनहरू, लिफ्टहरू, रोलिङ मिलहरू, खनन मेसिनरीहरू, कम्प्रेसरहरू, र अन्य उपकरणहरू बारम्बार कम्पन र ब्रेकिङ अवस्थाहरूमा सञ्चालन हुन्छन्।
लोड बैंकहरू, विद्युत आपूर्ति परीक्षण, ब्याट्री डिस्चार्ज प्रणाली, गतिशील लोड सिमुलेशन, र औद्योगिक परीक्षण बेन्चहरू।
ऊर्जा भण्डारण उपकरण, फोटोभोल्टिक इन्भर्टरहरू, पवन शक्ति कन्भर्टरहरू, चार्ज गर्ने उपकरणहरू, र शक्ति रूपान्तरण प्रणालीहरू।
विद्युतीय क्याबिनेटहरू, वितरण उपकरणहरू, स्वचालन प्रणालीहरू, र कम्प्याक्ट, सिल गरिएको, र उच्च-विश्वसनीय शक्ति प्रतिरोधकहरू आवश्यक पर्ने OEM मेसिनरीहरू।
इष्टतम थर्मल प्रदर्शन र लामो सेवा जीवन प्राप्त गर्न उचित स्थापना आवश्यक छ।
पुष्टि गर्नुहोस् कि प्रतिरोध मान, पावर मूल्याङ्कन, अपरेटिङ भोल्टेज, र आयामहरूले स्थापना गर्नु अघि उपकरण आवश्यकताहरू पूरा गर्दछ।
जाँच गर्नुहोस् कि एल्युमिनियम आवास, टर्मिनलहरू, र माउन्टिंग प्वालहरू विरूपण, दरारहरू, वा ढुवानी क्षतिबाट मुक्त छन्।
आधारमा माउन्टिंग प्वालहरू प्रयोग गरेर प्रतिरोधक दृढतापूर्वक स्थापना गर्नुहोस्। राम्रो मेकानिकल स्थिरता कायम राख्न माउन्टिंग सतह समतल र कठोर छ भनी सुनिश्चित गर्नुहोस्।
मध्यम र उच्च-शक्ति अनुप्रयोगहरूको लागि, ताप स्थानान्तरण सुधार गर्न प्रतिरोधक आधार र माउन्टिङ प्लेट वा तातो सिङ्कको बीचमा थर्मल कम्पाउन्डको पातलो तह लगाउनुहोस्।
टर्मिनलहरू वा सीसा तारहरू सुरक्षित रूपमा जडान गर्नुहोस् र अत्यधिक सम्पर्क प्रतिरोधलाई रोक्न सबै विद्युतीय जडानहरू कडा छन् भनी प्रमाणित गर्नुहोस्।
राम्ररी हावा चल्ने ठाउँमा प्रतिरोधक स्थापना गर्नुहोस्। बन्द विद्युतीय क्याबिनेटहरूको लागि, उच्च शक्तिमा सञ्चालन गर्दा जबरजस्ती-एयर कूलिंग सिफारिस गरिन्छ।
सर्किटलाई उर्जा दिनु अघि प्रतिरोध मान मापन गर्नुहोस् र प्रारम्भिक कमीशनको समयमा सञ्चालन तापमान निगरानी गर्नुहोस्।
प्रतिरोधक तत्व स्थिर विद्युतीय कार्यसम्पादन, उच्च ओभरलोड क्षमता, र लामो सेवा जीवन प्रदान गर्न उच्च गुणस्तरको निकल-क्रोमियम (Ni-Cr) वा Constantan मिश्र धातुको तार प्रयोग गरी सटीक घाउ हो।
एक टिकाऊ अभ्रक इन्सुलेशन तहले एल्युमिनियम हाउसिंगबाट प्रतिरोधी तारलाई विद्युतीय रूपमा पृथक गर्दछ जबकि उच्च तापमानमा उत्कृष्ट डाइलेक्ट्रिक शक्ति कायम राख्छ।
आन्तरिक गुहा उच्च-शुद्धता क्वार्ट्ज बालुवा र तातो-प्रतिरोधी रालले भरिएको छ, एक कुशल थर्मल प्रवाहक मार्ग सिर्जना गर्ने जसले प्रतिरोधक तत्वबाट आल्मुनियम आवासमा द्रुत रूपमा तातो स्थानान्तरण गर्दछ।
एक्सट्रुडेड एल्युमिनियम एन्क्लोजरले पारम्परिक आयताकार आवासको तुलनामा चिसो सतहको क्षेत्र बढाउँछ र प्राकृतिक हावा संवहनलाई सुधार गर्ने अनुकूलित ट्रपेजोइडल प्रोफाइल समावेश गर्दछ।
विभिन्न स्थापना र तारिङ आवश्यकताहरू समायोजन गर्न स्टेनलेस स्टील टर्मिनल वा उच्च-तापमान नेतृत्व तारहरूसँग उपलब्ध छ।
| मोडेल कोड | विवरण | उदाहरण |
|---|---|---|
| कार | Trapezoidal एल्युमिनियम क्लड प्रतिरोधक श्रृंखला | कार |
| 1500W | रेटेड पावर | 1500W |
| २७ आर | रेटेड प्रतिरोध | 27Ω |
| J | प्रतिरोध सहिष्णुता | J = ±5% (वैकल्पिक: H = ±3%, K = ±10%) |
| प्यारामिटर | विशिष्टता |
|---|---|
| पावर दायरा | 50W--6kW |
| सञ्चालन भोल्टेज | ≤1200V |
| प्रतिरोध दायरा | 0.01Ω--120kΩ |
| प्रतिरोध सहिष्णुता | ±3% / ±5% / ±10% |
| संरक्षण मूल्याङ्कन | IP00 |
| तापक्रम गुणांक (TCR) | ≤300 ppm/°C |
| ज्वाला retardant रेटिंग | UL 94V-2 |
| मानक | GB/T ५७९२ |
| विशेषता | परीक्षण सर्तहरू | प्रदर्शन |
|---|---|---|
| डाइलेक्ट्रिक प्रतिरोध भोल्टेज | 2500VAC / 50Hz / 60s | चुहावट वर्तमान ≤10mA |
| इन्सुलेशन प्रतिरोध | 1000VDC | ≥100MΩ |
| छोटो समय ओभरलोड | ५ सेकेन्डका लागि १० × मूल्याङ्कन गरिएको पावर | कुनै देखिने क्षति छैन |
| लोड जीवन | चक्रीय सञ्चालन (10s ON / 90s OFF) | 9,000 घण्टा |
| नम गर्मी प्रतिरोध | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(१% R + ०.०५Ω) |
| द्रुत तापमान साइकल चलाउने | -55°C / 55°C / 155°C, 15 मिनेट प्रत्येक, 5 चक्र | ΔR ≤ ±(२% R + ०.०५Ω) |
| गर्मी प्रतिरोध | २ घण्टाको लागि ३५० डिग्री सेल्सियस | कुनै देखिने विकृति वा क्षति छैन |
| तापमान गुणांक | मूल्याङ्कन गरिएको लोड बनाम चिसो प्रतिरोध | ~300 ppm/°C |
| ज्वाला प्रतिरोध | ५ मिनेटको लागि १० × मूल्याङ्कन गरिएको पावर | कुनै इग्निशन वा खुला ज्वाला छैन |
| विशेषता | परीक्षण सर्तहरू | प्रदर्शन |
|---|---|---|
| टर्मिनल शक्ति | 45N / 30s | कुनै ढिलो वा दृश्यात्मक क्षति |
| कम्पन प्रतिरोध | 5--200Hz, 1g, 98m/s² | कुनै देखिने संरचनात्मक क्षति छैन |
| सोल्डरिंग गर्मी को प्रतिरोध | टर्मिनलहरू 350±5°C सोल्डरमा 3 सेकेन्डका लागि डुबाइन्छ | ΔR ≤ ±(१% R + ०.०५Ω) |
| उपस्थिति | भिजुअल निरीक्षण | कुनै देखिने क्षति छैन, स्पष्ट मार्किंग |
| सोल्डरबिलिटी | टर्मिनलहरू 235±5°C सोल्डरमा 5 सेकेन्डका लागि डुबाइन्छ | सोल्डर कभरेज ≥95% |
| तुलना वस्तु | Trapezoidal एल्युमिनियम क्लेड प्रतिरोधक | परम्परागत आयताकार एल्युमिनियम हाउस्ड रेसिस्टर |
|---|---|---|
| आवास डिजाइन | Trapezoidal प्रोफाइलले गर्मी अपव्यय क्षेत्र र वायु प्रवाह दक्षता बढाउँछ | सानो चिसो सतह संग मानक आयताकार आवास |
| थर्मल व्यवस्थापन | क्वार्ट्जले भरिएको निर्माणले अधिक स्थिर अपरेटिङ तापमानको लागि एल्युमिनियम आवासमा तातो स्थानान्तरण गर्दछ | गर्मी खपत मुख्यतया आवास सतह मा निर्भर गर्दछ, कम थर्मल दक्षता को परिणामस्वरूप |
| माउन्टिंग स्थिरता | फराकिलो आधारले कम्पन-प्रवण उपकरणहरूको लागि उत्कृष्ट मेकानिकल स्थिरता प्रदान गर्दछ | संकीर्ण आधारले कम्पनलाई कम प्रतिरोध प्रदान गर्दछ |
| पर्यावरण संरक्षण | पूर्ण रूपमा सिल गरिएको निर्माणले धुलो, चिस्यान, अक्सीकरण, र मेकानिकल प्रदूषणको प्रतिरोध गर्दछ | मानक सीलले कठोर औद्योगिक वातावरणमा सीमित सुरक्षा प्रदान गर्दछ |
| उच्च प्रतिरोध क्षमता | स्थिर प्रदर्शन संग 120kΩ सम्म उपलब्ध प्रतिरोध मानहरू | उच्च प्रतिरोध विकल्पहरू सामान्यतया अधिक सीमित छन् |
A: trapezoidal एल्युमिनियम आवासले बाह्य चिसो सतह बढाउँछ र प्रतिरोधक वरिपरि प्राकृतिक वायु प्रवाह सुधार गर्दछ। यसले राम्रो मेकानिकल स्थिरताको लागि फराकिलो माउन्टिंग आधार पनि प्रदान गर्दछ, यसलाई भारी शुल्क औद्योगिक उपकरणहरूको लागि उपयुक्त बनाउँदछ।
A: हो। क्वार्ट्जले भरिएको इनक्याप्सुलेशनले प्रभावकारी रूपमा आन्तरिक तापलाई एल्युमिनियम हाउसिङमा स्थानान्तरण गर्छ, जसले प्रतिरोधकलाई दोहोरिने ब्रेकिङ चक्रहरू र छोटो अवधिको ओभरलोडहरूको सामना गर्न अनुमति दिँदै भरपर्दो प्रदर्शन कायम राख्छ।
A: हो। वैकल्पिक बिल्ट-इन थर्मल स्विचहरू वा तापमान सेन्सरहरू अपरिचित वा सुरक्षा-महत्वपूर्ण अनुप्रयोगहरूको लागि अतिरिक्त अति-तापमान सुरक्षा प्रदान गर्न अनुरोधमा एकीकृत गर्न सकिन्छ।
A: हो, सबै प्रतिरोधकहरूको समान विनिर्देशहरू छन्। समान भेन्टिलेसन, सन्तुलित तारहरू, र उचित तातो अपव्ययलाई समान लोड वितरण र दीर्घकालीन विश्वसनीयता सुनिश्चित गर्न कायम गरिनुपर्छ।
- औद्योगिक पावर इलेक्ट्रोनिक्समा वर्षौंको अनुभवको साथ व्यावसायिक पावर प्रतिरोधक निर्माता।
- प्रतिरोध, शक्ति मूल्याङ्कन, आयाम, टर्मिनल, र माउन्ट विकल्पहरूको लागि OEM र ODM अनुकूलन।
- ढुवानी अघि व्यापक विद्युतीय र मेकानिकल परीक्षणको साथ सख्त गुणस्तर नियन्त्रण।
- दुबै मानक मोडेल र अनुकूलन परियोजनाहरूको लागि द्रुत उत्पादन र स्थिर आपूर्ति।
- ग्राहकहरूलाई तिनीहरूको अनुप्रयोगको लागि सबैभन्दा उपयुक्त प्रतिरोधक समाधान चयन गर्न मद्दत गर्न प्राविधिक समर्थन।
