हामी विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न पूर्ण अनुकूलन विकल्पहरू सहित प्रतिरोधकहरू, ब्रेकिङ इकाइहरू, रिएक्टरहरू, पावर फिल्टरहरू, र ट्रान्सफर्मरहरू सहित एक व्यापक पोर्टफोलियो प्रस्ताव गर्दछौं।

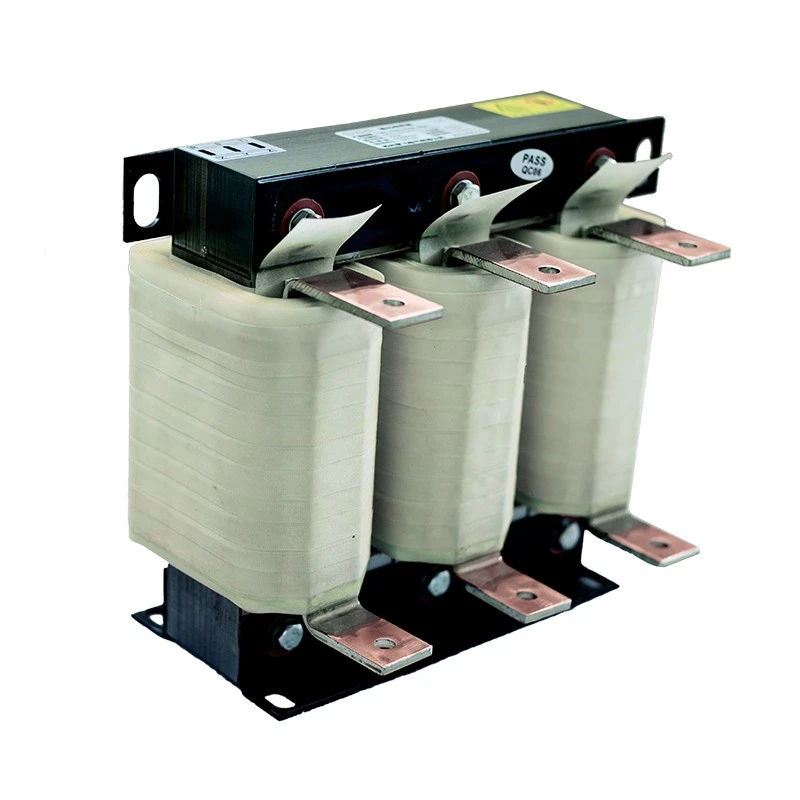

Dufew इलेक्ट्रिक एसी लाइन रिएक्टर AC पावर सप्लाई र VFD इनपुट टर्मिनलहरू बीचमा नियन्त्रित प्रतिबाधा प्रदान गर्न स्थापना गरिएको छ, वर्तमान प्रवाहलाई स्थिर गर्न र समग्र विद्युतीय वातावरण सुधार गर्न मद्दत गर्दछ।
रिएक्टरले VFD रेक्टिफायर सर्किटहरू द्वारा उत्पन्न हार्मोनिक करन्ट कम गर्न, अचानक वर्तमान परिवर्तनहरू सीमित गर्न, इन्भर्टर इनपुट कम्पोनेन्टहरू सुरक्षित गर्न र समग्र शक्ति प्रणालीको विश्वसनीयता सुधार गर्न मद्दत गर्दछ।
आधुनिक चर फ्रिक्वेन्सी ड्राइभहरू (VFDs) मोटर गति नियन्त्रण गर्न र ऊर्जा दक्षता सुधार गर्न उच्च-गति स्विचिङ प्रविधि प्रयोग गर्दछ। यद्यपि, स्विचिङ प्रक्रिया र ननलाइनर इनपुट विशेषताहरूले पावर प्रणालीमा विद्युतीय अवरोधहरू ल्याउन सक्छ।
उचित इनपुट सुरक्षा बिना, VFD प्रणालीहरूले हार्मोनिक वर्तमान विकृति, इनपुट वर्तमान स्पाइकहरू, भोल्टेज उतार-चढ़ाव, विद्युतीय हस्तक्षेप, र इन्भर्टर कम्पोनेन्टहरूमा बढेको तनाव अनुभव गर्न सक्छ।
यी समस्याहरूले विद्युतीय उपकरणको अत्यधिक ताप, इन्भर्टरको सेवा जीवन घटाउने, DC बस क्यापेसिटरहरूमा क्षति, अस्थिर मोटर सञ्चालन, र अप्रत्याशित उपकरण डाउनटाइम निम्त्याउन सक्छ।
VFD इनपुट रेक्टिफायरहरूले हार्मोनिक करेन्टहरू उत्पन्न गर्न सक्छन् जसले बिजुली नेटवर्कलाई असर गर्छ, विशेष गरी धेरै इन्भर्टर प्रणालीहरू सञ्चालन गर्ने सुविधाहरूमा।
यसले इनपुट सर्किटमा प्रतिबाधा थपेर, पावरको गुणस्तर सुधार गर्न र थप स्थिर विद्युतीय वातावरण कायम राख्न मद्दत गरेर हार्मोनिक प्रभावलाई कम गर्छ।
लाभहरू समावेश छन्:
- बिजुली आपूर्तिमा हार्मोनिक प्रतिक्रिया कम गरियो
- सुधारिएको भोल्टेज तरंगरूप स्थिरता
- विद्युतीय उपकरणहरू बीचको हस्तक्षेप कम
- पावर क्यापेसिटर र ट्रान्सफर्मरहरूको लागि राम्रो सुरक्षा
धेरै चर गति ड्राइभ भएका कारखानाहरूको लागि, यसले थप भरपर्दो र स्थिर पावर प्रणाली सिर्जना गर्न मद्दत गर्दछ।
मोटर स्टार्टअप, एक्सेलेरेशन, लोड परिवर्तनहरू, वा अस्थिर शक्ति अवस्थाको समयमा, अत्यधिक वर्तमान प्रभाव हुन सक्छ र इन्भर्टर घटकहरूलाई असर गर्न सक्छ।
रिएक्टरले इनपुट सर्ज करन्ट सीमित गरेर, रेक्टिफायर ब्रिजहरूमा तनाव कम गरेर, इन्भर्टर DC बस कम्पोनेन्टहरू सुरक्षित गरेर, र दीर्घकालीन VFD विश्वसनीयता सुधार गरेर विद्युतीय तनाव कम गर्न मद्दत गर्दछ।
यो विशेष गरी उच्च सर्ट सर्किट क्षमता वा कम प्रतिबाधा ट्रान्सफर्मर संग औद्योगिक पावर प्रणाली लागि उपयुक्त छ।
औद्योगिक वातावरणलाई विद्युतीय कम्पोनेन्टहरू चाहिन्छ जुन परिवर्तन भारहरू र काम गर्ने अवस्थाहरूमा निरन्तर रूपमा काम गर्न सक्छ।
Dufew इलेक्ट्रिक एसी लाइन रिएक्टरले स्थिर इन्डक्टन्स प्रदर्शन, कम तापक्रम वृद्धि, विद्युत चुम्बकीय कम्पन कम, र भरपर्दो दीर्घकालीन सञ्चालन प्राप्त गर्न अनुकूलित विद्युत चुम्बकीय डिजाइन र इन्सुलेशन टेक्नोलोजी अपनाउँछ।
रिएक्टरले चुम्बकीय हानि कम गर्न र निरन्तर सञ्चालनको क्रममा स्थिर इन्डक्टन्स प्रदर्शन कायम राख्न उच्च गुणस्तरको कोल्ड रोल्ड सिलिकन स्टील कोर सामग्रीहरू प्रयोग गर्दछ।
यो डिजाइन प्रदान गर्दछ:
- कम ऊर्जा हानि र सुधारिएको परिचालन दक्षता
- निरन्तर लोड अवस्था अन्तर्गत राम्रो थर्मल प्रदर्शन
- स्थिर विद्युत विशेषताहरु
- दीर्घकालीन औद्योगिक सञ्चालनको लागि विश्वसनीय प्रदर्शन
विभिन्न वर्तमान आवश्यकताहरूको आधारमा, Dufew इलेक्ट्रिकले विभिन्न औद्योगिक अनुप्रयोगहरूमा भरपर्दो विद्युतीय प्रदर्शन सुनिश्चित गर्न अनुकूलित घुमाउरो संरचनाहरू प्रदान गर्दछ।
घुमाउरो डिजाइन सुविधाहरू:
- विभिन्न अनुप्रयोग आवश्यकताहरूको लागि तामा वा एल्युमिनियम घुमाउरो विकल्पहरू
- उच्च-वर्तमान कन्डक्टर डिजाइन माग सञ्चालन अवस्था समर्थन गर्न
- सुधारिएको गर्मी अपव्यय प्रदर्शन
- सञ्चालनको समयमा घुमाउरो तापमान वृद्धि घट्यो
यो अनुकूलित संरचनाले रिएक्टरलाई स्थिर र कुशल सञ्चालन कायम राख्दै विभिन्न औद्योगिक वर्तमान आवश्यकताहरू पूरा गर्न अनुमति दिन्छ।
घुमाउरो विधानसभा भ्याकुम गर्भाधान र उच्च-तापमान उपचार, इन्सुलेशन प्रदर्शन सुधार र समग्र मेकानिकल बल बृद्धि मार्फत प्रशोधन गरिन्छ।
प्रक्रिया सुधार गर्दछ:
- सुरक्षित सञ्चालनको लागि इन्सुलेशन बल
- कम्पन अवस्थाहरूमा मेकानिकल स्थिरता
- कम्पन र वातावरणीय प्रभाव प्रतिरोध
- दीर्घकालीन सञ्चालन स्थायित्व
यस निर्माण प्रक्रियाले औद्योगिक वातावरणमा विश्वसनीय प्रदर्शन र विस्तारित सेवा जीवन कायम राख्न मद्दत गर्दछ।
सही AC लाइन रिएक्टर चयन गर्न VFD प्रणालीसँग रिएक्टर प्यारामिटरहरू मिलाउन आवश्यक छ।
Dufew इलेक्ट्रिकले निम्न कारकहरू मूल्याङ्कन गर्दछ:
| चयन प्यारामिटर | डिजाइन विचार |
|---|---|
| VFD भोल्टेज | इन्सुलेशन स्तर र रिएक्टर कन्फिगरेसन निर्धारण गर्दछ |
| मूल्याङ्कन गरिएको वर्तमान | कन्डक्टर साइज र थर्मल डिजाइन निर्धारण गर्दछ |
| मोटर पावर | रिएक्टर क्षमता चयनलाई प्रभाव पार्छ |
| भोल्टेज ड्रप | प्रतिबाधा आवश्यकताहरू निर्धारण गर्दछ |
| सञ्चालन आवृत्ति | विद्युत चुम्बकीय डिजाइनलाई असर गर्छ |
| स्थापना वातावरण | सुरक्षा र माउन्टिंग संरचना निर्धारण गर्दछ |
उद्धरण अघि, ग्राहकहरूले प्रदान गर्नुपर्छ:
- VFD रेटेड शक्ति
- इनपुट भोल्टेज
- रेटेड वर्तमान
- आवश्यक भोल्टेज ड्रप
- स्थापना सर्तहरू
- सञ्चालन वातावरण
| वस्तु | एसी लाइन रिएक्टर | आउटपुट रिएक्टर |
|---|---|---|
| स्थापना स्थिति | बिजुली आपूर्ति र VFD इनपुट बीच | VFD आउटपुट र मोटर बीच |
| मुख्य कार्य | इनपुट हार्मोनिक्स घटाउनुहोस् र वर्तमान वृद्धि गर्नुहोस् | मोटर इन्सुलेशन सुरक्षित गर्नुहोस् र आउटपुट वेभफॉर्म तनाव कम गर्नुहोस् |
| मुख्य आवेदन | पावर गुणस्तर सुधार | लामो केबल मोटर सुरक्षा |
| सामान्य प्रयोगकर्ताहरू | औद्योगिक VFD प्रणालीहरू | लामो दूरीको केबल जडान भएका मोटरहरू |
Dufew इलेक्ट्रिकले प्रणाली आवश्यकताहरू अनुसार दुवै इनपुट र आउटपुट रिएक्टर समाधान प्रदान गर्दछ।
बिभिन्न औद्योगिक प्रणालीहरूलाई बिभिन्न बिजुली कन्फिगरेसनहरू र स्थापना विधिहरू चाहिन्छ। Dufew इलेक्ट्रिकले ग्राहकहरूलाई विभिन्न औद्योगिक नियन्त्रण प्रणालीहरूमा भरपर्दो कार्यसम्पादन र निर्बाध एकीकरण प्राप्त गर्न मद्दत गर्दै आवेदन आवश्यकताहरूको आधारमा अनुकूलित रिएक्टर समाधानहरू प्रदान गर्दछ।
रिएक्टर मुख्य बिजुली मापदण्डहरू अनुसार अनुकूलित गर्न सकिन्छ, रेटेड भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, भोल्टेज ड्रप प्रतिशत, र अपरेटिङ फ्रिक्वेन्सी सहित, विभिन्न शक्ति प्रणाली आवश्यकताहरू पूरा गर्न।
विभिन्न क्याबिनेट लेआउट र स्थापना वातावरणमा अनुकूलन गर्न, Dufew रिएक्टरहरूले क्याबिनेट स्थापना, स्ट्यान्डअलोन स्थापना, ठाडो माउन्टिङ, र तेर्सो माउन्टिङ सहित बहु स्थापना विकल्पहरूलाई समर्थन गर्दछ।
विशेष अनुप्रयोग सर्तहरू र वर्तमान आवश्यकताहरू अनुसार, ग्राहकहरूले तामा घुमाउरो वा एल्युमिनियम घुमाउने सहित उपयुक्त घुमाउरो सामग्रीहरू छनौट गर्न सक्छन्।
लचिलो कन्फिगरेसन विकल्पहरू र अनुकूलित डिजाइनहरूको साथ, Dufew रिएक्टरहरू स्थिर र भरपर्दो सञ्चालन कायम गर्दै विभिन्न औद्योगिक नियन्त्रण प्रणालीहरूमा एकीकृत गर्न सकिन्छ।
Dufew इलेक्ट्रिक एसी लाइन रिएक्टर व्यापक रूपमा औद्योगिक प्रणालीहरूमा प्रयोग गरिन्छ जसलाई सुधारिएको VFD पावर गुणस्तर र विद्युतीय सुरक्षा चाहिन्छ।
| आवेदन | सामान्य उपकरण | मुख्य लाभहरू |
|---|---|---|
| औद्योगिक स्वचालन | सीएनसी मेशिनहरू, उत्पादन लाइनहरू, सर्वो प्रणालीहरू | सुधारिएको बिजुली स्थिरता |
| मोटर ड्राइभ प्रणाली | पम्पहरू, फ्यानहरू, कम्प्रेसरहरू, कन्वेयरहरू | कम इन्भर्टर तनाव |
| भारी उपकरण | क्रेनहरू, लिफ्टहरू, उठाउने प्रणालीहरू | लोड परिवर्तन अन्तर्गत विश्वसनीय सञ्चालन |
| उत्पादन उद्योग | रोलिङ मिल, प्रशोधन उपकरण | सुधारिएको शक्ति गुणस्तर |
| नवीकरणीय ऊर्जा प्रणाली | इन्भर्टर प्रणाली, ऊर्जा भण्डारण उपकरण | स्थिर शक्ति रूपान्तरण |
| प्यारामिटर | विशिष्टता |
|---|---|
| उत्पादन प्रकार | एसी लाइन रिएक्टर |
| मूल्याङ्कन भोल्टेज | 220VAC / 380VAC / 690VAC / 1140VAC |
| कार्य आवृत्ति | 50Hz / 60Hz / 500Hz सम्म |
| मूल्याङ्कन गरिएको वर्तमान | 5A - 3800A |
| भोल्टेज ड्रप | ०.५% / १% / २% / ४% |
| ओभरलोड क्षमता | 60 सेकेन्डको लागि 1.5 पटक वर्तमान मूल्याङ्कन गरियो |
| डाइलेक्ट्रिक शक्ति | 3000VAC / 50Hz / 5mA / 1 मिनेट |
| इन्सुलेशन प्रतिरोध | ≥100MΩ (1000VDC) |
| सुरक्षा ग्रेड | IP00 / IP20 |
| इन्सुलेशन कक्षा | T40/F (155℃) |
| ज्वाला retardant ग्रेड | UL94V-2 |
| शोर स्तर | ≤65dB |
| सेवा जीवन | ≥15 वर्ष |
| मानकहरू | IEC289:1987 / GB10229-88 / JB9644-1999 |
उदाहरण: CAL-4312-0250-EISA
| कोड | विवरण |
|---|---|
| CAL | एसी लाइन रिएक्टर |
| 4 | भोल्टेज स्तर (2=220V, 4=380V, 6=690V) |
| 3 | चरण संख्या |
| 1 | रिएक्टर प्रकार |
| 2 | भोल्टेज ड्रप |
| 0250 | मूल्याङ्कन गरिएको वर्तमान |
| EI | कोर संरचना |
| S | स्थापना संरचना |
| A | घुमाउरो सामग्री |
डेलिभरी अघि, Dufew इलेक्ट्रिकले विश्वसनीय सञ्चालन सुनिश्चित गर्न विद्युतीय र संरचनात्मक निरीक्षण गर्दछ।
परीक्षण समावेश:
| परीक्षण वस्तु | आवश्यकता |
|---|---|
| इन्सुलेशन प्रतिरोध परीक्षण | ≥100MΩ |
| डाइलेक्ट्रिक शक्ति परीक्षण | 3000VAC |
| तापमान वृद्धि परीक्षण | मूल्याङ्कन लोड अनुसार |
| इलेक्ट्रिकल प्यारामिटर प्रमाणिकरण | Inductance र वर्तमान पुष्टिकरण |
| उपस्थिति निरीक्षण | कोर, घुमाउरो, टर्मिनल निरीक्षण |
Dufew इलेक्ट्रिक पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरू र अनुकूलित विद्युतीय समाधानहरूमा माहिर छ, विभिन्न औद्योगिक अनुप्रयोगहरूको लागि भरपर्दो AC लाइन रिएक्टरहरू प्रदान गर्दछ।
एकीकृत उत्पादन क्षमताहरूको साथ, Dufew ले मुख्य उत्पादन प्रक्रियाहरू कोर प्रशोधन र कुण्डल निर्माणबाट अन्तिम विधानसभा र गुणस्तर निरीक्षणसम्म व्यवस्थापन गर्दछ।
निर्माण प्रक्रियाले स्थिर विद्युत चुम्बकीय विशेषताहरू सुनिश्चित गर्न सिलिकन स्टील काटन, कोर असेंबली, र चुम्बकीय प्रदर्शन निरीक्षण समावेश गर्दछ।
Dufew ले उत्पादनको विश्वसनीयता र स्थायित्व सुधार गर्न व्यावसायिक इन्सुलेशन उपचार र भ्याकुम गर्भाधान प्रक्रियाहरूको साथ तामा र एल्युमिनियम घुमाउरो विकल्पहरू प्रदान गर्दछ।
अन्तिम उत्पादनमा प्रत्येक रिएक्टरले आवश्यक प्रदर्शन मापदण्डहरू पूरा गरेको सुनिश्चित गर्न टर्मिनल स्थापना, विद्युतीय परीक्षण, र गुणस्तर निरीक्षण समावेश गर्दछ।
यो एकीकृत उत्पादन क्षमताले Dufew इलेक्ट्रिकलाई मानक एसी लाइन रिएक्टरहरू र विभिन्न औद्योगिक अनुप्रयोगहरूको लागि अनुकूलित समाधानहरू प्रदान गर्न सक्षम बनाउँछ।
Dufew इलेक्ट्रिकले सेवा जीवनभर निरन्तर उत्पादन प्रदर्शन र भरपर्दो सञ्चालन सुनिश्चित गर्न संरचित गुणस्तर व्यवस्थापन प्रक्रियाहरू पछ्याउँछ।
उपलब्ध गुणस्तर कागजातहरू समावेश छन्:
- ISO गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण
- CE प्रमाणीकरण
- उत्पादन परीक्षण रिपोर्ट
प्राविधिक कागजात र निरीक्षण रेकर्ड ग्राहक परियोजना आवश्यकताहरु अनुसार प्रदान गर्न सकिन्छ।
एसी लाइन रिएक्टरहरूलाई यातायातको समयमा नमी, कम्पन, र यान्त्रिक प्रभावबाट सुरक्षा चाहिन्छ।
Dufew इलेक्ट्रिक प्रदान गर्दछ:
- निर्यात मानक प्याकेजिङ्ग
- नमी संरक्षण
- प्रबलित आन्तरिक फिक्सिंग
- उत्पादन पहिचान लेबलहरू
ढुवानी अघि, इन्जिनियरहरूले पुष्टि गर्छन्:
- उत्पादन विशिष्टता
- वजन र आयाम
- स्थापना आवश्यकताहरू
- डेलिभरी आवश्यकताहरू
VFD पावर मूल्याङ्कन, इनपुट भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, र अनुप्रयोग प्रणालीसँग अनुकूलता सुनिश्चित गर्न आवश्यक भोल्टेज ड्रप अनुसार उपयुक्त रिएक्टर चयन गर्नुहोस्।
स्थापना गर्नु अघि, रिएक्टर सञ्चालनको लागि तयार छ भनेर सुनिश्चित गर्न मूल अवस्था, घुमाउरो उपस्थिति, र टर्मिनल जडानहरू सहित उत्पादनको अवस्था ध्यानपूर्वक जाँच गर्नुहोस्।
मानक जडान विधि हो:
पावर सप्लाई → AC लाइन रिएक्टर → VFD इनपुट
रिएक्टर तातो अपव्यय र भविष्यको मर्मतका लागि पर्याप्त ठाउँ भएको राम्रो हावायुक्त क्षेत्रमा स्थापना गर्नुपर्छ।
बिजुली जडानको समयमा, सुरक्षित र भरपर्दो सञ्चालन कायम राख्न सही तार, सुरक्षित टर्मिनल जडानहरू, र उचित ग्राउन्डिङ सुनिश्चित गर्नुहोस्।
स्थापना पछि, सञ्चालन आवाज जाँच गरेर, तापमान वृद्धि निगरानी, र समग्र प्रणाली कार्यसम्पादन प्रमाणीकरण गरेर सञ्चालन परीक्षण गर्नुहोस्।
एक AC लाइन रिएक्टर एक चर फ्रिक्वेन्सी ड्राइभ (VFD) को इनपुट साइडमा हार्मोनिक विरूपण कम गर्न, वर्तमान सर्जहरू सीमित गर्न, पावर गुणस्तर सुधार गर्न, र इन्भर्टर कम्पोनेन्टहरूलाई विद्युतीय तनावबाट जोगाउन स्थापना गरिएको छ।
प्रत्येक VFD अनुप्रयोगलाई इनपुट रिएक्टर आवश्यक पर्दैन। यो हार्मोनिक समस्याहरू, अस्थिर बिजुली आपूर्ति, लगातार वर्तमान उतार-चढ़ाव, बहु इन्भर्टर सञ्चालन, वा संवेदनशील विद्युतीय उपकरणहरू भएका प्रणालीहरूको लागि सिफारिस गरिन्छ।
उपयुक्त भोल्टेज ड्रप प्रणाली पावर गुणस्तर आवश्यकताहरू, हार्मोनिक अवस्थाहरू, इनपुट विशेषताहरू, र सञ्चालन वातावरणमा निर्भर गर्दछ। Dufew इलेक्ट्रिकले अनुप्रयोग प्यारामिटरहरू मूल्याङ्कन गर्दछ र उपयुक्त कन्फिगरेसन सिफारिस गर्दछ।
हो। VFD इनपुट पक्षमा वर्तमान प्रभाव र विद्युतीय तनाव कम गरेर, यसले प्रणाली स्थिरता सुधार गर्न र इन्भर्टर कम्पोनेन्टहरूको सेवा जीवन विस्तार गर्न मद्दत गर्दछ।
हो। Dufew इलेक्ट्रिकले भोल्टेज, वर्तमान, आवृत्ति, स्थापना संरचना, घुमाउरो सामग्री, र अन्य परियोजना आवश्यकताहरू अनुसार अनुकूलित समाधानहरू प्रदान गर्दछ।
ग्राहकहरूले प्रदान गर्नुपर्छ:
- VFD पावर रेटिंग
- इनपुट भोल्टेज
- रेटेड वर्तमान
- आवश्यक भोल्टेज ड्रप
- स्थापना वातावरण
- सञ्चालन सर्तहरू
Dufew इलेक्ट्रिकले सुधारिएको VFD सुरक्षा, हार्मोनिक नियन्त्रण, र पावर गुणस्तर व्यवस्थापन आवश्यक पर्ने औद्योगिक ग्राहकहरूको लागि अनुकूलित एसी लाइन रिएक्टर समाधानहरू प्रदान गर्दछ।
व्यावसायिक उत्पादन क्षमताहरू, ईन्जिनियरिङ् समर्थन, र पूर्ण परीक्षण प्रक्रियाहरूसँग, Dufew इलेक्ट्रिकले ग्राहकहरूलाई औद्योगिक ड्राइभ प्रणालीहरूको लागि भरपर्दो समाधानहरू विकास गर्न मद्दत गर्दछ।
तपाईंको VFD प्यारामिटरहरू र आवेदन आवश्यकताहरू Dufew इलेक्ट्रिकमा पठाउनुहोस्, र हाम्रा इन्जिनियरहरूले तपाईंको सञ्चालन सर्तहरूमा आधारित उपयुक्त कन्फिगरेसन सिफारिस गर्नेछन्।
