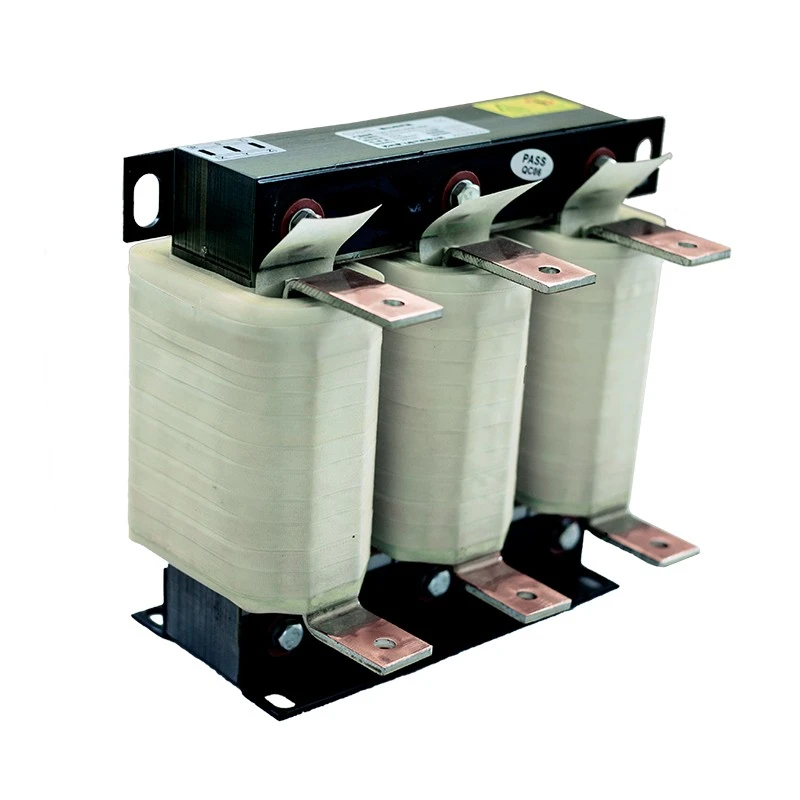

आउटपुट रिएक्टर

Dufew इलेक्ट्रिक आउटपुट रिएक्टर VFD आउटपुट टर्मिनल र मोटर बीच विद्युत प्रसारण गुणस्तर सुधार गर्न र उच्च आवृत्ति स्विचिंग तनावबाट मोटर प्रणाली जोगाउन स्थापना गरिएको छ।

VFDs बाट PWM आउटपुट भोल्टेजको द्रुत स्विचिंग विशेषताहरूले उच्च dv/dt तनाव, प्रतिबिम्बित भोल्टेज तरंगहरू, हार्मोनिक प्रवाहहरू, र अतिरिक्त केबल चार्जिङ करेन्ट उत्पन्न गर्न सक्छ। इन्भर्टर र मोटरको बीचमा लामो केबलहरू प्रयोग गर्दा यी प्रभावहरू अझ गम्भीर हुन्छन्।

आउटपुट सर्किटमा उचित प्रतिबाधा थपेर, रिएक्टरले सहज भोल्टेज तरंगहरू, मोटर टर्मिनल भोल्टेज स्पाइकहरू कम गर्न, इन्सुलेशन तनाव कम गर्न, र औद्योगिक ड्राइभ प्रणालीहरूको विश्वसनीयता सुधार गर्न मद्दत गर्दछ।

Dufew रिएक्टरहरूले लगातार औद्योगिक सञ्चालन अन्तर्गत स्थिर प्रदर्शन सुनिश्चित गर्न कम-नुक्सान सिलिकन स्टील कोर, उच्च-तापमान इन्सुलेशन सामग्री, र अनुकूलित घुमाउरो संरचनाहरू प्रयोग गर्छन्।

किन औद्योगिक प्रणालीहरूलाई आउटपुट रिएक्टर चाहिन्छ?

लामो केबल ओभरकरेन्ट समस्याहरू समाधान गर्नुहोस्

जब इन्भर्टर र मोटर बीचको केबल धेरै लामो हुन्छ, केबलको वितरित क्यापेसिटन्सले अतिरिक्त चार्जिङ करेन्ट उत्पन्न गर्छ।

उचित सुरक्षा बिना, यो कारण हुन सक्छ:

- VFD overcurrent अलार्महरू

- अस्थिर मोटर सञ्चालन

- इन्भर्टर आउटपुट तनाव बढ्यो

- प्रणाली विश्वसनीयता कम

VFD आउटपुट रिएक्टरले क्यापेसिटिव चार्जिङ करेन्टलाई कम गर्छ र प्रणालीको स्थिरतामा सुधार गर्छ, विशेष गरी इन्भर्टर क्याबिनेटबाट धेरै टाढा मोटर स्थापना भएको अनुप्रयोगहरूको लागि।

मुख्य फाइदाहरू

1. मोटर इन्सुलेशन संरक्षण

रिएक्टरले VFD द्वारा उत्पन्न उच्च-फ्रिक्वेन्सी PWM भोल्टेज परिवर्तनहरूको प्रभावलाई कम गर्छ, निरन्तर सञ्चालनको क्रममा मोटर इन्सुलेशनलाई सुरक्षित गर्न मद्दत गर्दछ।

यसले मोटर विन्डिङहरूमा भोल्टेजको तनाव कम गर्छ, इन्सुलेशन उमेर घटाउँछ, र मोटर सेवा जीवन विस्तार गर्दछ। यसले समग्र प्रणालीको विश्वसनीयता सुधार गर्न मद्दत गर्दछ, विशेष गरी औद्योगिक अनुप्रयोगहरूको मागमा।

2. सुधारिएको लामो केबल प्रदर्शन

जब मोटरहरू VFD क्याबिनेटहरूबाट टाढा स्थापित हुन्छन्, लामो केबलहरूले चार्जिङ करेन्ट बढाउन सक्छ र प्रतिबिम्बित भोल्टेज प्रभावहरू निम्त्याउन सक्छ।

रिएक्टरले हालको तरंगको गुणस्तर सुधार गरेर र भोल्टेजको उतार चढाव सीमित गरेर यी प्रभावहरूलाई कम गर्न मद्दत गर्छ। स्थिर मोटर सञ्चालन कायम राख्दा यसले लामो केबल प्रसारण दूरी समर्थन गर्दछ।

3. कम शोर र विद्युत चुम्बकीय हस्तक्षेप

अनुकूलित प्रेरक डिजाइनले VFD सञ्चालनको क्रममा उत्पन्न हुने उच्च-फ्रिक्वेन्सी हार्मोनिक कम्पोनेन्टहरूलाई दबाउन मद्दत गर्छ।

यसले मोटर विद्युत चुम्बकीय शोर, चुहावटको वर्तमान, र नजिकैको स्वचालन र नियन्त्रण उपकरणहरूसँग सम्भावित हस्तक्षेपलाई पनि कम गर्छ, थप स्थिर सञ्चालन वातावरण सिर्जना गर्दछ।

4. भरपर्दो औद्योगिक निर्माण

रिएक्टर कोल्ड रोल्ड सिलिकन स्टिल कोर, क्लास एफ इन्सुलेशन प्रणाली, भ्याकुम इम्प्रेग्नेसन प्रक्रिया, र तामा वा एल्युमिनियम घुमाउरो विकल्पहरूसँग निर्मित छ।

यो बलियो निर्माणले दीर्घकालीन औद्योगिक सञ्चालनको लागि स्थिर इन्डक्टन्स, कम कम्पन, र भरपर्दो थर्मल प्रदर्शन सुनिश्चित गर्दछ।

संरचनात्मक सुविधाहरू

तीन-चरण चुम्बकीय सन्तुलन डिजाइन

सममित तीन-चरण कोर संरचना सबै windings मा सन्तुलित चुम्बकीय प्रदर्शन प्रदान गर्दछ।

यसले स्थिर इन्डक्टन्स विशेषताहरू कायम राख्दै, VFD सञ्चालनको क्रममा लगातार विद्युतीय प्रदर्शन सुनिश्चित गर्दै चुम्बकीय घाटा कम गर्न मद्दत गर्दछ।

लचिलो स्थापना विकल्प

रिएक्टर विभिन्न स्थापना आवश्यकताहरू पूरा गर्न IP00 खुला संरचनाहरू र IP20 सुरक्षा घेराहरू सहित विभिन्न कन्फिगरेसनहरूमा उपलब्ध छ।

यसले ठाडो र तेर्सो स्थापना विधिहरूलाई समर्थन गर्दछ। अनुकूलित आयामहरू क्याबिनेट स्पेस, माउन्टिंग अवस्थाहरू, र विशिष्ट अनुप्रयोग आवश्यकताहरू मिलाउन उपलब्ध छन्।

सामान्य अनुप्रयोगहरू

Dufew रिएक्टर समाधान व्यापक रूपमा औद्योगिक अनुप्रयोगहरूमा प्रयोग गरिन्छ जहाँ मोटर सुरक्षा र स्थिर VFD सञ्चालन आवश्यक छ।

सामान्य अनुप्रयोगहरू समावेश छन्:

- पावर स्थिरता सुधार गर्न र मोटरहरूमा विद्युतीय तनाव कम गर्नको लागि चर फ्रिक्वेन्सी ड्राइभ प्रणालीहरू।

- औद्योगिक मोटर नियन्त्रण क्याबिनेटहरू, पम्पहरू, र फ्यानहरू भरपर्दो निरन्तर सञ्चालन चाहिन्छ।

- क्रेन र लिफ्टिङ उपकरण, खनन मेसिनरी, र पोर्ट उपकरणहरू काम गर्ने अवस्थाहरूमा प्रयोग गरिन्छ।

- स्थिर र कुशल उत्पादन प्रक्रियाहरूको लागि रोलिङ मिलहरू, इन्जेक्सन मोल्डिङ मेसिनहरू, र कपडा मेसिनरीहरू।

- स्वचालित उत्पादन लाइनहरू र नवीकरणीय ऊर्जा उपकरणहरू जहाँ विश्वसनीय शक्ति प्रदर्शन महत्त्वपूर्ण छ।

सिफारिस गरिएका आवेदन सर्तहरू

सही रिएक्टर कसरी चयन गर्ने?

रिएक्टर चयन VFD मापदण्डहरू, केबल अवस्थाहरू, र मोटर आवश्यकताहरूमा आधारित हुनुपर्छ उचित प्रदर्शन र विश्वसनीय सञ्चालन सुनिश्चित गर्न।

VFD प्यारामिटरहरू

चयनले मुख्य कारकहरू विचार गर्नुपर्छ जस्तै:

- रेटेड भोल्टेज र आउटपुट वर्तमान

- मोटर पावर र सञ्चालन आवृत्ति

केबल सर्तहरू

केबल विशेषताहरू र स्थापना अवस्थाहरूले पनि रिएक्टर चयनलाई असर गर्छ, जसमा:

- केबल लम्बाइ र केबल प्रकार

- स्थापना वातावरण

- वितरित क्षमता

मोटर आवश्यकताहरू

मोटर इन्सुलेशन र सञ्चालन अवस्थाहरू उपयुक्त रिएक्टर समाधानसँग मेल खाने मूल्याङ्कन गरिनुपर्छ, जसमा:

- इन्सुलेशन वर्ग

- सञ्चालन अवस्था

- सुरक्षा आवश्यकताहरू

Dufew विभिन्न औद्योगिक अनुप्रयोग र प्रणाली आवश्यकताहरु अनुसार अनुकूलित रिएक्टर डिजाइन प्रदान गर्दछ।

मोडेल उदाहरण

CAL-4321-0250-EISA

प्राविधिक विनिर्देशहरू

उत्पादन क्षमता र गुणस्तर आश्वासन

Dufew इलेक्ट्रिक औद्योगिक पावर कम्पोनेन्ट र अनुकूलित रिएक्टर समाधान मा माहिर छ।

प्रत्येक आउटपुट रिएक्टर नियन्त्रित प्रक्रियाहरू सहित निर्मित हुन्छ:

- कोर निर्माण निरीक्षण

- घुमाउरो प्रक्रिया नियन्त्रण

- उच्च भोल्टेज प्रतिरोध परीक्षण

- इन्सुलेशन प्रतिरोध परीक्षण

- तापक्रम वृद्धि निरीक्षण

- विद्युत प्रदर्शन प्रमाणीकरण

उत्पादनहरु संग आपूर्ति गर्न सकिन्छ:

- ISO गुणस्तर व्यवस्थापन प्रणाली अनुपालन

- CE प्रमाणित उत्पादनहरू

- अनुकूलित प्राविधिक दस्तावेज

ढुवानी अघि, प्रत्येक रिएक्टर विश्वसनीय स्थापना र सञ्चालन सुनिश्चित गर्न ग्राहक विशिष्टता अनुसार निरीक्षण गरिन्छ।

प्याकेजिङ र यातायात

औद्योगिक रिएक्टरहरूलाई तिनीहरूको वजन र विद्युत चुम्बकीय घटकहरूको कारणले अन्तर्राष्ट्रिय यातायातको समयमा भरपर्दो सुरक्षा चाहिन्छ।

Dufew प्रदान गर्दछ:

प्याकेजिङ सुविधाहरू:

- नमी-प्रतिरोधी सुरक्षा

- झटका-प्रूफ फिक्सिंग

- मानक काठ केसहरू निर्यात गर्नुहोस्

- उत्पादन आकार र वजन अनुसार अनुकूलित प्याकेजिङ्ग

FAQ

Q1: यो उत्पादन VFD प्रणालीमा कहाँ स्थापना गरिएको छ?

यो VFD आउटपुट टर्मिनलहरू र मोटरको बीचमा आउटपुट तरंगको गुणस्तर सुधार गर्न र मोटर साइडमा विद्युतीय तनाव कम गर्न स्थापना गरिएको छ।

Q2: यो समाधान कहिले प्रयोग गर्न सिफारिस गरिन्छ?

यो सामान्यतया लामो केबल अनुप्रयोगहरू, मोटर इन्सुलेशन सुरक्षा, र भोल्टेज स्पाइक, आवाज, वा हस्तक्षेपबाट प्रभावित प्रणालीहरूको लागि प्रयोग गरिन्छ।

Q3: के यसले इनपुट-साइड सुरक्षा घटक प्रतिस्थापन गर्न सक्छ?

होइन। इनपुट-साइड र मोटर-साइड कम्पोनेन्टहरू फरक कार्यहरू छन्। एउटाले पावर सप्लाई सुरक्षामा फोकस गर्छ, जबकि अर्कोले मोटर-साइड प्रदर्शन सुधार गर्दछ।

Q4: के यो विभिन्न अनुप्रयोगहरूको लागि अनुकूलित गर्न सकिन्छ?

हो। Dufew भोल्टेज, वर्तमान, स्थापना आवश्यकताहरू, र अपरेटिङ वातावरणमा आधारित अनुकूलित समाधान प्रदान गर्दछ।
