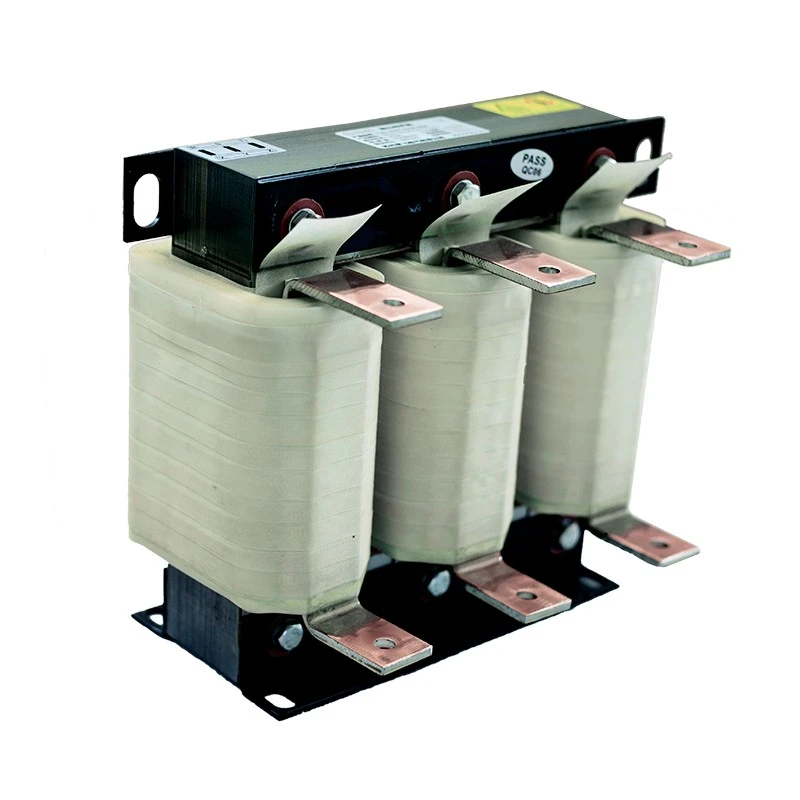

इनपुट लाइन रिएक्टर

इन्डस्ट्रियल चर फ्रिक्वेन्सी ड्राइभहरू (VFDs) पावर गुणस्तरका मुद्दाहरूमा अत्यधिक संवेदनशील हुन्छन्, जसमा भोल्टेजको उतार चढाव, विद्युतीय सर्जहरू, र रेक्टिफायर सर्किटहरूद्वारा उत्पन्न हुने हार्मोनिक हस्तक्षेपहरू समावेश छन्। जब धेरै ड्राइभहरू एउटै पावर प्रणालीमा काम गर्छन्, अत्यधिक हार्मोनिक वर्तमान र क्षणिक अवरोधहरूले इन्भर्टर त्रुटिहरू, DC बस क्यापेसिटर क्षति, असामान्य अलार्म, वा अप्रत्याशित प्रणाली बन्द हुन सक्छ।

Dufew इलेक्ट्रिक इनपुट लाइन रिएक्टर समाधान AC पावर स्रोत र VFD इनपुट पक्ष बीच श्रृंखला मा स्थापित छन्। पावर सर्किटमा नियन्त्रित प्रतिबाधा थपेर, रिएक्टरले हार्मोनिक प्रवाहलाई सीमित गर्दछ, स्टार्टअप इनरश करन्ट कम गर्छ, भोल्टेज स्थिरता सुधार्छ, र इन्भर्टर कम्पोनेन्टहरूको सेवा जीवन विस्तार गर्दछ।

रिएक्टरले कम नोक्सान कोल्ड रोल्ड सिलिकन स्टिल कोर, उच्च-तापमान इन्सुलेशन सामग्री, र निरन्तर औद्योगिक अवस्थाहरूमा भरपर्दो सञ्चालन सुनिश्चित गर्न अनुकूलित घुमाउरो संरचनाहरू प्रयोग गर्दछ। उच्च-वर्तमान अनुप्रयोगहरूको लागि, कम्प्याक्ट डिजाइन, सुधारिएको तातो अपव्यय, र स्थिर विद्युतीय प्रदर्शन प्राप्त गर्न पन्नी घुमाउने प्रविधि उपलब्ध छ।

किन एक इनपुट लाइन रिएक्टर प्रयोग?

धेरै VFD विफलताहरू इन्भर्टर दोषहरू भन्दा कम पावर गुणस्तरको कारणले गर्दा हुन्छन्। इनपुट लाइन रिएक्टर स्थापना गर्नाले ड्राइभ प्रणालीहरूलाई विद्युतीय गडबडीहरूबाट जोगाउन मद्दत गर्दछ र समग्र उपकरणको विश्वसनीयता सुधार गर्दछ।

सामान्य समस्याहरू हल गरिएका छन्:

- VFD स्टार्टअपको समयमा उच्च इनपुट वर्तमान वृद्धि

- डायोड सुधारको कारण हार्मोनिक प्रदूषण

- तीन-चरण भोल्टेज असंतुलन

- बारम्बार इन्भर्टर ओभर-भोल्टेज अलार्म

- DC बस क्यापेसिटर र रेक्टिफायर पुल क्षति

- धेरै VFD प्रणालीहरू बीच हस्तक्षेप

मुख्य फाइदाहरू

1. प्रभावकारी हार्मोनिक वर्तमान कमी

Dufew इनपुट लाइन रिएक्टरले VFD रेक्टिफायर सर्किटहरू द्वारा उत्पन्न हार्मोनिक वर्तमान घटाउँछ र औद्योगिक पावर नेटवर्कमा हार्मोनिक प्रतिक्रिया कम गर्न मद्दत गर्दछ।

यसले तरंग विरूपण घटाएर, धेरै VFD प्रणालीहरूको अनुकूलता बढाएर, र पावर कारक सुधार क्यापेसिटरहरू र संवेदनशील नियन्त्रण उपकरणहरूको लागि राम्रो सुरक्षा प्रदान गरेर पावर गुणस्तर सुधार गर्दछ।

2. सुधारिएको भोल्टेज स्थिरता र सर्ज संरक्षण

VFD स्टार्टअपको समयमा, प्रवेग, वा अचानक लोड परिवर्तनहरू, विद्युतीय सर्जहरू र वर्तमान उतार-चढ़ावहरूले प्रणालीको स्थिरतालाई असर गर्न सक्छ।

रिएक्टरले स्टार्टअप इनरश करन्ट कम गर्न, क्षणिक प्रभाव प्रवाहलाई सीमित गर्न, इन्भर्टर रेक्टिफायर कम्पोनेन्टहरू सुरक्षित गर्न र सुधारिएको प्रणाली विश्वसनीयताका लागि DC बस ओभर-भोल्टेज जोखिमहरू कम गर्न मद्दत गर्दछ।

3. औद्योगिक-ग्रेड थर्मल र इन्सुलेशन डिजाइन

Dufew रिएक्टरहरू भरपर्दो सामग्री र व्यावसायिक उत्पादन प्रक्रियाहरू, कम-नुक्सान कोल्ड रोल्ड सिलिकन स्टिल कोर, क्लास एफ इन्सुलेशन सामग्री, भ्याकुम गर्भाधान प्रक्रिया, र उच्च-तापमान उपचार प्रविधि सहित निर्माण गरिन्छ।

तामा वा एल्युमिनियम घुमाउरो विकल्पहरू विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न उपलब्ध छन्। अनुकूलित चुम्बकीय संरचनाले दीर्घकालीन सञ्चालनको क्रममा कम्पन, आवाज, र तापमान वृद्धि कम गर्न मद्दत गर्दछ।

4. लचिलो अनुकूलित समाधानहरू

एक पेशेवर औद्योगिक पावर कम्पोनेन्ट निर्माताको रूपमा, Dufew ले विभिन्न अनुप्रयोग आवश्यकताहरू र सञ्चालन अवस्थाहरूमा आधारित अनुकूलित रिएक्टर समाधानहरू प्रदान गर्दछ।

अनुकूलन विकल्पहरू समावेश छन्:

- रेटेड भोल्टेज र रेटेड वर्तमान

- भोल्टेज ड्रप र VFD पावर रेटिंग

- स्थापना आयाम र सञ्चालन वातावरण

- घुमाउरो सामग्री

उपलब्ध संरचनाहरू समावेश छन्:

- IP00 खुला संरचना

- IP20 संरक्षित घेरा

- ठाडो वा तेर्सो स्थापना

- तामा घुमाउने वा एल्युमिनियम घुमाउने

सामान्य अनुप्रयोगहरू

Dufew इनपुट लाइन रिएक्टर समाधानहरू व्यापक रूपमा औद्योगिक अनुप्रयोगहरूमा प्रयोग गरिन्छ जसमा सुधारिएको पावर गुणस्तर, इन्भर्टर सुरक्षा, र स्थिर विद्युतीय प्रदर्शन आवश्यक हुन्छ।

सामान्य अनुप्रयोगहरू समावेश छन्:

- चर फ्रिक्वेन्सी ड्राइभ (VFD) प्रणाली र औद्योगिक मोटर नियन्त्रण क्याबिनेटहरू

- सर्वो ड्राइभ प्रणाली, लिफ्ट, र लिफ्टिङ उपकरण

- क्रेनहरू र पोर्ट मेसिनरीहरू माग लोड अवस्थाहरूमा सञ्चालन

- रोलिङ मिलहरू, पम्पहरू, र फ्यानहरू भरपर्दो निरन्तर सञ्चालन चाहिन्छ

- इंजेक्शन मोल्डिङ मिसिन र औद्योगिक स्वचालन उपकरण

- उच्च शक्ति गुणस्तर आवश्यकताहरु संग नवीकरणीय ऊर्जा रूपान्तरण प्रणाली

सिफारिस गरिएको स्थापना सर्तहरू

एक इनपुट लाइन रिएक्टर अनुप्रयोगहरूको लागि सिफारिस गरिएको छ:

मोडेल व्याख्या

Dufew मोडेल नम्बरहरूले भोल्टेज स्तर, चरण प्रकार, रिएक्टर प्रकार, भोल्टेज ड्रप, रेटेड वर्तमान, कोर संरचना, स्थापना विधि, र घुमाउरो सामग्री बारे जानकारी प्रदान गर्दछ।

उदाहरण: CAL-4312-0250-EISA

380V थ्री-फेज इनपुट लाइन रिएक्टर 2% भोल्टेज ड्रप, 250A रेटेड वर्तमान, EI कोर संरचना, ठाडो स्थापना, र एल्युमिनियम घुमाउरो।

प्राविधिक विनिर्देशहरू

उत्पादन गुणस्तर र विश्वसनीयता

Dufew इलेक्ट्रिक औद्योगिक पावर कम्पोनेन्ट निर्माण मा विशेषज्ञता र विश्वव्यापी ग्राहकहरु को लागी अनुकूलित रिएक्टर समाधान प्रदान गर्दछ।

हाम्रो गुणस्तर नियन्त्रण प्रक्रिया समावेश छ:

- ISO गुणस्तर व्यवस्थापन प्रणाली

- CE प्रमाणित उत्पादनहरू

- विद्युत प्रदर्शन परीक्षण

- इन्सुलेशन प्रतिरोध परीक्षण

- उच्च भोल्टेज प्रतिरोध परीक्षण

- तापक्रम वृद्धि परीक्षण

- शोर निरीक्षण

प्रत्येक रिएक्टर स्थापना पछि विश्वसनीय प्रदर्शन सुनिश्चित गर्न ढुवानी अघि ग्राहक विशिष्टता अनुसार निरीक्षण गरिन्छ।

प्याकेजिङ र यातायात

औद्योगिक रिएक्टरहरूलाई तिनीहरूको वजन र विद्युतीय संरचनाको कारणले व्यावसायिक प्याकेजिङ सुरक्षा चाहिन्छ।

Dufew प्रदान गर्दछ:

- नमी-प्रूफ प्याकेजिङ

- काठको केसहरूमा झटका प्रतिरोधी फिक्सिङ

- उत्पादन आकार र वजन मा आधारित अनुकूलित प्याकेजिङ्ग

- निर्यात मानक यातायात समाधान

यातायात विकल्प:

FAQ

Q1: इनपुट लाइन रिएक्टर कहाँ स्थापना गर्नुपर्छ?

AC पावर सप्लाई र VFD इनपुट टर्मिनलहरू बीच एक इनपुट लाइन रिएक्टर स्थापना हुनुपर्छ। यो ग्रिड-साइड हार्मोनिक समस्याहरू कम गर्न, विद्युतीय अवरोधहरूलाई दबाउन र इन्भर्टर इनपुट सर्किटको सुरक्षा गर्न डिजाइन गरिएको हो। यो VFD आउटपुट र मोटर बीच स्थापना हुनु हुँदैन।

Q2: मैले रिएक्टरको लागि सही भोल्टेज ड्रप कसरी चयन गर्ने?

सामान्य भोल्टेज ड्रप विकल्पहरू 0.5%, 1%, 2%, र 4% समावेश छन्।

सामान्य VFD अनुप्रयोगहरूको लागि, 2% भोल्टेज ड्रप सामान्यतया चयन गरिन्छ। गम्भीर हार्मोनिक हस्तक्षेप वा अस्थिर बिजुली आपूर्ति अवस्थाहरू भएका प्रणालीहरूलाई अनुप्रयोग आवश्यकताहरूको आधारमा उच्च प्रतिबाधा आवश्यक हुन सक्छ।

Q3: एक रिएक्टर धेरै VFD को लागि प्रयोग गर्न सकिन्छ?

यो प्रणाली डिजाइन र सञ्चालन अवस्था मा निर्भर गर्दछ। धेरैजसो औद्योगिक अनुप्रयोगहरूमा, प्रत्येक VFD लाई राम्रो हार्मोनिक नियन्त्रण र सुरक्षा प्रदर्शन प्राप्त गर्न व्यक्तिगत रिएक्टर प्रयोग गर्न सिफारिस गरिन्छ।

Q4: के रिएक्टर मर्मत आवश्यक छ?

रिएक्टरलाई न्यूनतम मर्मतसम्भार चाहिन्छ। नियमित निरीक्षणमा ध्यान केन्द्रित गर्नुपर्छ:

- टर्मिनल जडान कडापन

- धुलो जम्मा हुनु

- असामान्य आवाज

- तापक्रम वृद्धि

उचित वेंटिलेशन, सही स्थापना, र नियमित निरीक्षणले दीर्घकालीन विश्वसनीयता कायम राख्न मद्दत गर्दछ।
