हामी विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न पूर्ण अनुकूलन विकल्पहरू सहित प्रतिरोधकहरू, ब्रेकिङ इकाइहरू, रिएक्टरहरू, पावर फिल्टरहरू, र ट्रान्सफर्मरहरू सहित एक व्यापक पोर्टफोलियो प्रस्ताव गर्दछौं।

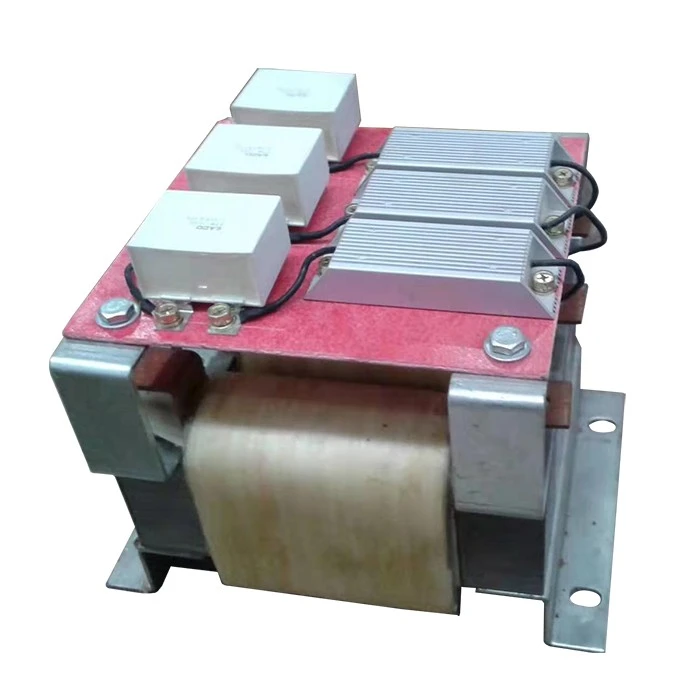

इन्भर्टर र मोटर बीचको विद्युतीय अवस्था सुधार गर्न VFD को आउटपुट साइडमा Dufew इलेक्ट्रिक डेरिभेटिभ भोल्टेज फिल्टर स्थापना गरिएको छ। आधुनिक इन्भर्टर प्रणालीहरूले सटीक गति र टर्क नियन्त्रणको लागि उच्च-स्पीड स्विचिङ उपकरणहरू प्रयोग गर्दछ, तर द्रुत PWM भोल्टेज ट्रान्जिसनहरूले ठाडो भोल्टेज किनारहरू सिर्जना गर्न सक्छ जसले मोटर विन्डिङहरूमा dv/dt तनाव बढाउन सक्छ, केबल प्रतिबाधा बेमेलको कारणले परावर्तित भोल्टेज, सामान्य-मोड र उच्च भोल्टेज, ग्राउन्ड र उच्च जोखिम, मोटोर र ग्राउन्ड बीचको जोखिम। विद्युत चुम्बकीय हस्तक्षेप।
यी प्रभावहरू लामो मोटर केबल रनहरू, उच्च इन्भर्टर स्विचिङ फ्रिक्वेन्सीहरू, इन्भर्टर ड्युटीको लागि मूल रूपमा डिजाइन नगरिएका मोटरहरू, वा कडा विद्युतीय स्थिरता आवश्यकताहरू भएका औद्योगिक उपकरणहरूका साथ थप ध्यान दिन सकिन्छ। Dufew ले उच्च आवृत्ति दोलन ऊर्जा, ढिलो भोल्टेज ट्रान्जिसन दरहरू, र सामान्य इन्भर्टर सञ्चालन कायम राख्दा क्षणिक विद्युतीय तनाव कम गर्न नियन्त्रित प्रतिरोधको साथ एलसी डम्पिङ संरचना प्रयोग गर्दछ।
फिल्टरले केबल प्रसारण अवस्था र समग्र ड्राइभ प्रणाली अनुकूलता सुधार गर्दा PWM भोल्टेज शिखरहरू, मोटर इन्सुलेशन तनाव, प्रतिबिम्बित-लहर प्रभावहरू, र उच्च-फ्रिक्वेन्सी हस्तक्षेपलाई कम गर्न मद्दत गर्न सक्छ।
इन्भर्टर स्विच गर्ने क्रममा, PWM पल्सले मोटर केबल मार्फत यात्रा गर्ने द्रुत उच्च-फ्रिक्वेन्सी भोल्टेज परिवर्तनहरू उत्पन्न गर्दछ। फिल्टरले आउटपुट सर्किटमा द्रुत भोल्टेज परिवर्तनहरू र क्षणिक ओभरभोल्टेज सीमित गर्न, मोटर टर्मिनलहरूमा भोल्टेज अवस्था सुधार गर्न र प्रतिबिम्बित-तरंग प्रभावहरू कम गर्न नियन्त्रित प्रतिबाधा परिचय गराउँदछ। परम्परागत आउटपुट रिएक्टरको तुलनामा, डम्पिङ संरचनाले उच्च-फ्रिक्वेन्सी भोल्टेज दोलनको अतिरिक्त नियन्त्रण प्रदान गर्दछ।
उच्च-फ्रिक्वेन्सी स्विचिङले मोटर विन्डिङहरू, केबल कन्डक्टरहरू, र ग्राउन्डिङ प्रणाली बीच साझा-मोड भोल्टेज सिर्जना गर्न सक्छ। Dufew ले सामान्य-मोड हस्तक्षेप र उच्च-फ्रिक्वेन्सी भोल्टेज कम्पोनेन्टहरू कम गर्न चुम्बकीय र विद्युतीय डिजाइनलाई अनुकूलन गर्दछ, जसले शाफ्ट भोल्टेज प्रभावहरू सीमित गर्न, असर डिस्चार्ज वर्तमान जोखिम कम गर्न र EMC प्रदर्शन सुधार गर्न मद्दत गर्दछ।
द्रुत भोल्टेज ट्रान्जिसनहरू र दोहोरिने PWM पल्सहरूले मोटर घुमाउरो इन्सुलेशनमा विद्युतीय तनाव बढाउन सक्छ र समयसँगै इन्सुलेशन बुढ्यौलीमा योगदान पुर्याउन सक्छ। भोल्टेज वृद्धि दरहरू मध्यस्थता गरेर र क्षणिक चुचुराहरूलाई सीमित गरेर, Dufew ले घुमाउरो इन्सुलेशन तनाव कम गर्न मद्दत गर्दछ र रेट्रोफिट अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ अवस्थित मोटरहरूलाई VFD सञ्चालनसँग सुधारिएको अनुकूलता चाहिन्छ।
सामान्य-मोड भोल्टेजले मोटर बियरिङहरू मार्फत उच्च-फ्रिक्वेन्सी वर्तमान मार्गहरू सिर्जना गर्न सक्छ, सम्भावित रूपमा शाफ्ट भोल्टेज र असर डिस्चार्ज प्रभावहरू बढाउँछ। उच्च-फ्रिक्वेन्सी भोल्टेज कम्पोनेन्टहरू घटाएर, फिल्टरले शाफ्ट भोल्टेज प्रभाव सीमित गर्न र अधिक स्थिर मोटर सञ्चालनलाई समर्थन गर्दा वर्तमान-सम्बन्धित क्षतिलाई असर गर्न मद्दत गर्दछ।
निरन्तर-कर्तव्य अवस्थाहरूमा सञ्चालन गर्ने मोटरहरूका लागि, भोल्टेज ट्रान्जिन्टहरू र उच्च-फ्रिक्वेन्सी विद्युतीय तनाव नियन्त्रणले उपकरणको उपलब्धता कायम राख्न र मोटरहरू र जडान गरिएका घटकहरूमा विद्युतीय तनाव कम गर्न मद्दत गर्न सक्छ। यसले औद्योगिक ड्राइभ प्रणालीहरूमा स्थिर सञ्चालन र मर्मत आवश्यकताहरूलाई समर्थन गर्दछ।
एक dv/dt फिल्टरिङ समाधान सामान्यतया विचार गरिन्छ जब प्रणालीहरूमा:
| आवेदन सर्त | सिफारिस गरिएको उद्देश्य |
|---|---|
| लामो मोटर केबल जडान | परावर्तित भोल्टेज प्रभाव कम गर्नुहोस् |
| अवस्थित मानक मोटरहरू | इन्भर्टर अनुकूलता सुधार गर्नुहोस् |
| उच्च स्विच आवृत्ति VFD | विद्युतीय तनाव कम गर्नुहोस् |
| समसामयिक चिन्ताहरू वहन गर्दै | उच्च आवृत्ति वर्तमान मार्गहरू न्यूनतम गर्नुहोस् |
| संवेदनशील स्वचालन उपकरण | EMC प्रदर्शन सुधार गर्नुहोस् |
Dufew समाधान को लागी उपयुक्त छ:
| आवेदन | मुख्य आवश्यकता |
|---|---|
| VFD मोटर प्रणाली | PWM भोल्टेज तनाव कम गर्नुहोस् |
| सर्वो ड्राइभ प्रणाली | मोटर सुरक्षा सुधार गर्नुहोस् |
| पम्प र फ्यानहरू | ड्राइभ विश्वसनीयता बढाउनुहोस् |
| लिफ्ट र क्रेनहरू | बारम्बार त्वरण चक्र समर्थन गर्नुहोस् |
| औद्योगिक उत्पादन लाइनहरू | विद्युतीय हस्तक्षेप कम गर्नुहोस् |
| रिमोट मोटर स्थापनाहरू | केबल अनुकूलता सुधार गर्नुहोस् |
सामान्य अनुप्रयोगहरूमा औद्योगिक स्वचालन, सीएनसी मेसिनरी, पोर्ट उपकरण, इंजेक्शन मोल्डिङ मेसिन, कपडा मेसिनरी, कागज प्रशोधन उपकरण, र परीक्षण प्रणालीहरू समावेश छन् जहाँ VFD-संचालित मोटरहरूलाई सुधारिएको भोल्टेज नियन्त्रण र मोटर-साइड विद्युतीय सुरक्षा चाहिन्छ।
Dufew ले चुम्बकीय हानि कम गर्ने र निरन्तर सञ्चालनको क्रममा प्रभावकारी गर्मी अपव्ययलाई समर्थन गर्दा स्थिर इन्डक्टन्स विशेषताहरू कायम राख्न अनुकूलित चुम्बकीय सामग्री र कम्पोनेन्ट संरचनाहरू प्रयोग गर्दछ।
इन्सुलेशन प्रणालीले क्लास एफ इन्सुलेशन सामग्रीहरू सँगै भ्याकुम गर्भाधान उपचारको साथ इन्सुलेशन अखण्डता, मेकानिकल बल, र औद्योगिक सञ्चालनको क्रममा वातावरणीय अवस्थाहरूमा प्रतिरोध सुधार गर्न प्रयोग गर्न सक्छ।
विभिन्न क्याबिनेट र उपकरण लेआउटहरू समायोजन गर्न, Dufew ले IP00 र IP22 सुरक्षा विकल्पहरू, ठाडो वा तेर्सो स्थापना, अनुकूलित आयामहरू, र अनुप्रयोग आवश्यकताहरू अनुसार परियोजना-विशेष मेकानिकल कन्फिगरेसनहरूलाई समर्थन गर्दछ।
| प्यारामिटर | विशिष्टता |
|---|---|
| मूल्याङ्कन भोल्टेज | 220VAC / 380VAC / 690VAC / 1140VAC |
| सञ्चालन आवृत्ति | 50Hz / 60Hz / अनुकूलित |
| वाहक आवृत्ति | 2kHz-6kHz |
| मूल्याङ्कन गरिएको वर्तमान | 5A-1600A |
| ओभरलोड क्षमता | १ मिनेटको लागि १.५ × मूल्याङ्कन गरिएको वर्तमान |
| तापक्रम वृद्धि | ≤80K |
| शोर स्तर | ≤65dB |
| डाइलेक्ट्रिक शक्ति | 3000VAC / 10S |
| इन्सुलेशन प्रतिरोध | ≥100MΩ 1500VDC मा |
| सुरक्षा ग्रेड | IP00 / IP22 |
| इन्सुलेशन कक्षा | कक्षा एफ (१५५ ℃) |
| ज्वाला retardant ग्रेड | UL94V-2 |
| मानकहरू | IEC289 / GB10229-88 |
| तुलना | dv/dt फिल्टर | साइन वेभ फिल्टर |
|---|---|---|
| मुख्य उद्देश्य | भोल्टेज वृद्धि दर र क्षणिक स्पाइक घटाउनुहोस् | PWM आउटपुटलाई साइन-जस्तो तरंगमा रूपान्तरण गर्नुहोस् |
| सर्किट संरचना | LC damping संरचना | LC कम-पास फिल्टर पूरा गर्नुहोस् |
| आउटपुट विशेषताहरू | कम विद्युतीय तनाव संग PWM तरंगरूप | निकट-साइनसाइडल भोल्टेज तरंगरूप |
| आवेदन फोकस | मोटर इन्सुलेशन सुरक्षा | अधिकतम तरंग सुधार |
| सामान्य प्रयोग | मध्यम केबल अनुप्रयोगहरू | लामो दूरीको प्रसारण प्रणालीहरू |
Dufew इलेक्ट्रिकले फिल्टर, रिएक्टर, ब्रेकिङ प्रतिरोधक, ट्रान्सफर्मर, र अनुकूलित विद्युतीय समाधानहरू सहित औद्योगिक पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरूमा माहिर छ। मोटर सुरक्षा फिल्टरिंग उत्पादनहरूको लागि, निर्माण प्रक्रियाले चुम्बकीय कोर चयन, सटीक घुमाउरो, इन्सुलेशन उपचार, भ्याकुम गर्भाधान, विद्युत प्रदर्शन परीक्षण, र अन्तिम निरीक्षण समावेश गर्दछ।
मुख्य गुणस्तर जाँचहरू समावेश हुन सक्छन्:
- इन्सुलेशन प्रतिरोध परीक्षण
- डाइलेक्ट्रिक प्रतिरोध परीक्षण
- इन्डक्टन्स प्रमाणिकरण
- तापक्रम वृद्धि परीक्षण
- अन्तिम उत्पादन निरीक्षण
Dufew इलेक्ट्रिकले OEM निर्माण, अनुकूलित विद्युतीय मापदण्डहरू, ईन्जिनियरिङ् अनुप्रयोग समर्थन, र परियोजना-आधारित समाधानहरू समर्थन गर्दछ। प्रमाणीकरण कागजातहरू र उत्पादन परीक्षण रिपोर्टहरू उत्पादन र परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ।
एक व्युत्पन्न भोल्टेज फिल्टर dv/dt तनाव, क्षणिक भोल्टेज स्पाइकहरू, र इन्भर्टर स्विचिंग द्वारा उत्पन्न उच्च-फ्रिक्वेन्सी हस्तक्षेप कम गर्न प्रयोग गरिन्छ। यसले मोटर इन्सुलेशन सुरक्षा र प्रणाली विश्वसनीयता सुधार गर्न मद्दत गर्दछ।
लामो मोटर केबलहरू, इन्भर्टर-संचालित मानक मोटरहरू, उच्च स्विचिङ फ्रिक्वेन्सीहरू, वर्तमान चिन्ताहरू, वा कडा EMC आवश्यकताहरू भएका अनुप्रयोगहरूको लागि यो सिफारिस गरिन्छ।
एक dv/dt फिल्टरले मुख्यतया भोल्टेज वृद्धि दर र क्षणिक भोल्टेज तनाव कम गर्दछ, जबकि साइन वेभ फिल्टरले PWM आउटपुटलाई उच्च फिल्टरिंग प्रदर्शनको साथ नजिकैको साइनसाइडल वेभफॉर्ममा पुन: आकार दिन्छ।
हो। Dufew प्रणाली भोल्टेज, वर्तमान क्षमता, क्यारियर आवृत्ति, केबल लम्बाइ, स्थापना आवश्यकताहरू, र आवेदन अवस्था अनुसार अनुकूलित समाधान प्रदान गर्दछ।
Dufew इलेक्ट्रिकले VFD प्रणालीहरू, सर्वो ड्राइभहरू, र औद्योगिक मोटर अनुप्रयोगहरूको लागि अनुकूलित आउटपुट-साइड सुरक्षा समाधानहरू प्रदान गर्दछ। व्यावसायिक विद्युतीय डिजाइन, नियन्त्रित उत्पादन प्रक्रियाहरू, र कडा गुणस्तर निरीक्षण मार्फत, Dufew ले ग्राहकहरूलाई PWM-सम्बन्धित विद्युतीय तनाव कम गर्न र दीर्घकालीन ड्राइभ प्रणालीको विश्वसनीयता सुधार गर्न मद्दत गर्दछ।
