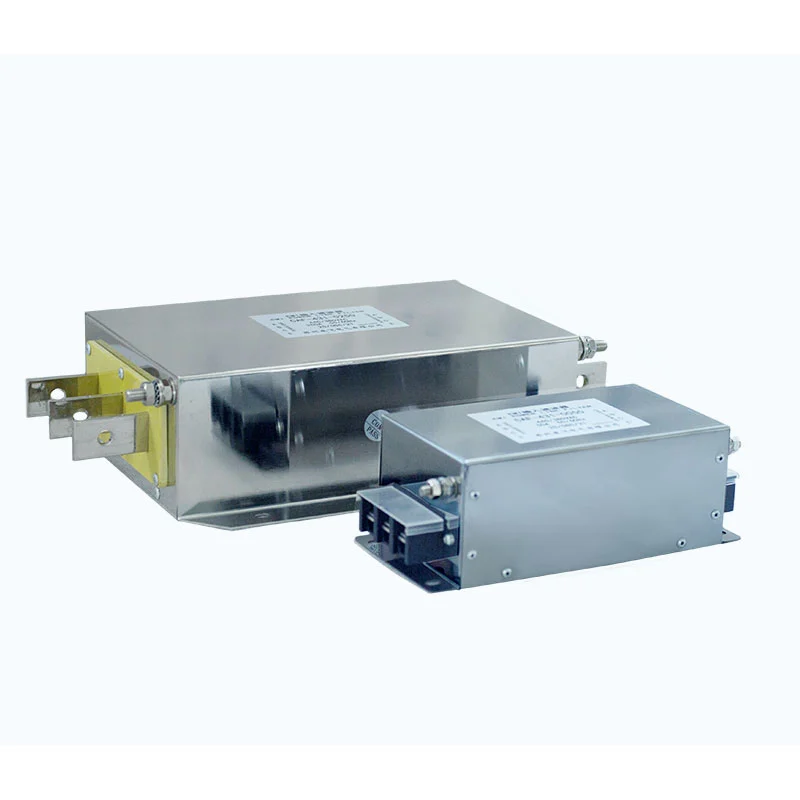

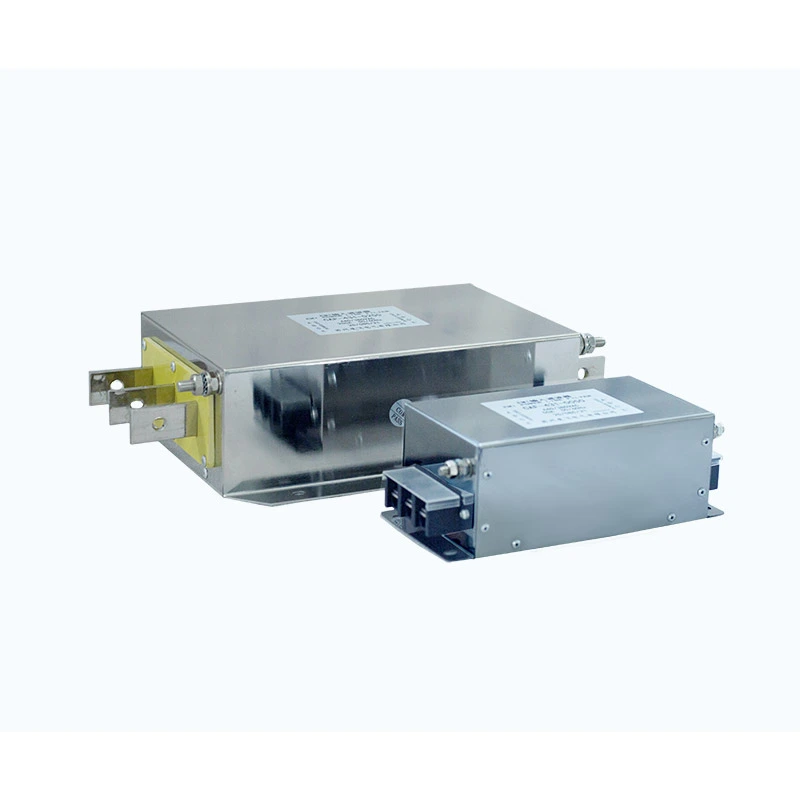

इनपुट फिल्टर

आधुनिक औद्योगिक स्वचालन प्रणालीहरूमा, VFD हरू र पावर इलेक्ट्रोनिक उपकरणहरूले सञ्चालनको क्रममा उच्च-फ्रिक्वेन्सी स्विचिंग आवाज र हार्मोनिक गडबडी उत्पन्न गर्दछ। यी अवरोधहरूले नजिकैका नियन्त्रकहरू, सञ्चार प्रणालीहरू, सेन्सरहरू, र अन्य संवेदनशील उपकरणहरूलाई असर गर्न सक्छ।

Dufew इलेक्ट्रिक इनपुट फिल्टर पावर सप्लाई र VFD वा सर्वो ड्राइभ इनपुट टर्मिनलहरू बीचको श्रृंखलामा स्थापना गरिएको छ जसले ड्राइभ प्रणाली र बिजुली नेटवर्क बीचको विद्युत चुम्बकीय हस्तक्षेप प्रसारण पथहरू कम गर्दछ।

फिल्टरले बहु-चरण EMC फिल्टरिङ संरचनालाई अप्टिमाइज्ड चुम्बकीय कम्पोनेन्टहरू, क्यापेसिटरहरू, र ड्याम्पिङ डिजाइनको संयोजनलाई व्यापक फ्रिक्वेन्सी दायरामा साझा-मोड र भिन्नता-मोड हस्तक्षेपलाई दबाउनको लागि अपनाउँछ।

मुख्य डिजाइन सुविधाहरू समावेश:

- स्थिर फिल्टरिंग प्रदर्शनको लागि कम-हानि चुम्बकीय घटक

- EMC दमनको लागि अनुकूलित क्यापेसिटर नेटवर्क

- सुरक्षा प्रणाली संग अनुकूलता को लागी कम चुहावट वर्तमान डिजाइन

- औद्योगिक वातावरणको लागि उच्च इन्सुलेशन प्रदर्शन

- लचिलो IP00/IP20 स्थापना कन्फिगरेसनहरू

भरपर्दो EMC प्रदर्शन र अनुकूलन योग्य विद्युतीय प्यारामिटरहरूको साथ, Dufew इनपुट फिल्टरहरूले औद्योगिक अनुप्रयोगहरूको मागमा प्रणाली स्थिरता सुधार गर्न मद्दत गर्दछ।

कसरी इनपुट फिल्टरले VFD प्रणाली प्रदर्शन सुधार गर्छ?

1. संचालित विद्युत चुम्बकीय हस्तक्षेप घटाउनुहोस्

VFD स्विच गर्ने यन्त्रहरूले उच्च-फ्रिक्वेन्सी आवाज उत्पन्न गर्दछ जुन पावर केबलहरू मार्फत यात्रा गर्न र पावर ग्रिडमा फिर्ता फिड गर्न सक्छ। फिल्टरले सञ्चालित उत्सर्जन कम गर्न, उच्च आवृत्ति हस्तक्षेपको प्रसारणलाई सीमित गर्न, EMC कार्यसम्पादन सुधार गर्न र नजिकैको विद्युतीय उपकरणहरूमा अवरोध कम गर्न मद्दत गर्दछ।

2. सामान्य-मोड र भिन्न-मोड शोरलाई दबाउन

विभिन्न हस्तक्षेप मार्गहरू फरक फिल्टर विधिहरू आवश्यक छ। फिल्टरिङ संरचनाले पावर लाइनहरू र ग्राउन्ड बीचको आवाजको लागि सामान्य-मोड दमनलाई कन्डक्टरहरू बीचको हस्तक्षेपको लागि भिन्न-मोड दमनसँग जोड्दछ। यसले जटिल औद्योगिक वातावरणमा विद्युत चुम्बकीय अनुकूलता सुधार गर्न मद्दत गर्दछ।

3. पावर नेटवर्क स्थिरता सुधार गर्नुहोस्

औद्योगिक पावर नेटवर्कहरू भोल्टेज उतार-चढ़ाव, स्विचिङ अवरोध, र हार्मोनिक हस्तक्षेपबाट प्रभावित हुन सक्छ। ड्राइभ प्रणालीहरूमा यी अवरोधहरूको प्रभावलाई कम गरेर, फिल्टरले स्थिर उपकरण सञ्चालनलाई कायम राख्न मद्दत गर्दछ र संवेदनशील विद्युतीय घटकहरूको लागि अतिरिक्त सुरक्षा प्रदान गर्दछ।

4. लामो केबल र बहु-ड्राइभ अनुप्रयोगहरू समर्थन गर्नुहोस्

EMC मुद्दाहरू धेरै ड्राइभहरू वा लामो मोटर केबल व्यवस्थाहरू भएका प्रणालीहरूमा थप ध्यानयोग्य हुन सक्छन्। डिजाइन बहु-ड्राइभ स्थापनाहरू, लामो केबल अनुप्रयोगहरू, उच्च-घनत्व नियन्त्रण क्याबिनेटहरू, र औद्योगिक स्वचालन प्रणालीहरूको लागि उपयुक्त छ जहाँ लगातार EMC प्रदर्शन आवश्यक छ।

मुख्य डिजाइन सुविधाहरू

तीन-चरण EMC फिल्टरिंग संरचना

अनुकूलित तीन-चरण संरचनाले कम, मध्य-, र उच्च-फ्रिक्वेन्सी दायराहरूमा क्षीणता प्रदान गर्दछ, विभिन्न प्रकारका विद्युतीय हस्तक्षेपहरू कम गर्न र विभिन्न अपरेटिङ परिस्थितिहरूमा प्रभावकारी फिल्टरिङ प्रदर्शन कायम राख्न मद्दत गर्दछ।

कम चुहावट वर्तमान डिजाइन

ग्राउन्डिङ क्यापेसिटर संरचना रिसाव सुरक्षा उपकरणहरूसँग अनुकूलता कायम राख्दा अनावश्यक चुहावट वर्तमान सीमित गर्न अनुकूलित छ। यसले औद्योगिक विद्युतीय प्रणालीहरूमा स्थिर सञ्चालनलाई समर्थन गर्दछ।

उच्च विश्वसनीयता इन्सुलेशन प्रणाली

इन्सुलेशन प्रणाली 1500VDC/60S सम्म लाइन-टू-लाइन डाइइलेक्ट्रिक शक्ति, 2500VDC/60S सम्म लाइन-टू-ग्राउन्ड डाइइलेक्ट्रिक शक्ति, र 1000VDC मा ≥100MΩ को इन्सुलेशन प्रतिरोधको साथ, दीर्घकालीन औद्योगिक प्रयोगको लागि डिजाइन गरिएको हो।

आवेदन परिदृश्यहरू

Dufew इनपुट फिल्टर समाधानहरू सुधारिएको EMC प्रदर्शन र विद्युतीय स्थिरता आवश्यक पर्ने अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

प्राविधिक विनिर्देशहरू

उत्पादन क्षमता र गुणस्तर आश्वासन

Dufew इलेक्ट्रिकले EMC फिल्टरहरू, रिएक्टरहरू, ब्रेकिङ प्रतिरोधकहरू, र अनुकूलित विद्युतीय समाधानहरू सहित औद्योगिक पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरूमा माहिर छ।

नियन्त्रित उत्पादन प्रक्रियाहरू र विद्युतीय प्रदर्शन परीक्षण मार्फत, Dufew औद्योगिक अनुप्रयोगहरूको लागि विश्वसनीय उत्पादन गुणस्तर सुनिश्चित गर्दछ।

गुणस्तर नियन्त्रण समावेश:

- घटक निरीक्षण

- विद्युत प्रदर्शन परीक्षण

- इन्सुलेशन प्रतिरोध परीक्षण

- भोल्टेज परीक्षणको सामना गर्नुहोस्

- कार्यात्मक प्रमाणीकरण

Dufew लगातार यसको गुणस्तर व्यवस्थापन प्रणाली र उत्पादन स्तर सुधार गर्दछ।

प्रमाणीकरण र प्राविधिक कागजातहरू समावेश छन्:

- ISO 9001 गुणस्तर व्यवस्थापन प्रणाली

- CE प्रमाणीकरण

- उत्पादन परीक्षण रिपोर्ट

- अनुकूलित प्राविधिक दस्तावेज

Dufew ले विश्वव्यापी ग्राहकहरूको लागि OEM निर्माण, अनुकूलित डिजाइन, र इन्जिनियरिङ सहयोग समर्थन गर्दछ।

प्याकेजिङ र डेलिभरी

Dufew ले यातायातको समयमा विद्युतीय घटकहरू सुरक्षित गर्न निर्यात-उन्मुख प्याकेजिङ्ग समाधानहरू प्रदान गर्दछ।

प्याकेजिङ समावेश छ:

- नमी संरक्षण

- आघात-प्रतिरोधी फिक्सिंग

- ठूला मोडेलहरूको लागि प्रबलित प्याकेजिङ्ग

- उत्पादन पहिचान लेबलहरू

- ढुवानी संग प्राविधिक कागजात

प्रत्येक फिल्टर ग्राहक आवश्यकताहरु संग अनुपालन सुनिश्चित गर्न वितरण अघि निरीक्षण गरिन्छ।

FAQ

Q1: VFD प्रणालीमा इनपुट फिल्टरको उद्देश्य के हो?

यसले VFD सञ्चालनको क्रममा उत्पन्न हुने विद्युत चुम्बकीय हस्तक्षेपलाई कम गर्न, EMC कार्यसम्पादन सुधार गर्न र विद्युतीय घटकहरूलाई बाह्य शक्ति अवरोधहरूबाट जोगाउन मद्दत गर्छ।

Q2: यो फिल्टर कहाँ स्थापना गर्नुपर्छ?

यो बिजुली आपूर्ति र VFD वा सर्वो ड्राइभ इनपुट टर्मिनलहरू बीच स्थापना गरिएको छ पावर नेटवर्क मार्फत हस्तक्षेप प्रसारण कम गर्न र प्रणाली स्थिरता सुधार गर्न।

Q3: Dufew उत्पादनहरूले कुन केबल लम्बाइलाई समर्थन गर्न सक्छ?

स्थापना अवस्थाहरूमा निर्भर गर्दै, डुफ्यू समाधानहरूले 400 मिटरसम्म शिल्डेड केबलहरू र 300 मिटरसम्म अनशिल्डेड केबलहरूलाई समर्थन गर्न सक्छ, लामो दूरीका अनुप्रयोगहरूमा स्थिर फिल्टरिंग प्रदर्शन कायम राख्न मद्दत गर्दछ।

Q4: Dufew EMC फिल्टरिङ समाधानहरू अनुकूलित गर्न सक्छ?

हो। Dufew ले विभिन्न अनुप्रयोग आवश्यकताहरू अनुसार भोल्टेज मूल्याङ्कन, हालको क्षमता, फिल्टरिङ प्यारामिटरहरू, मेकानिकल आयामहरू, र स्थापना संरचनाहरू सहित अनुकूलित समाधानहरू प्रदान गर्दछ।

Dufew इलेक्ट्रिक बाट अनुकूलित EMC फिल्टरिंग समाधान

Dufew इलेक्ट्रिकले VFD प्रणालीहरू, सर्वो ड्राइभहरू, र औद्योगिक स्वचालन अनुप्रयोगहरूको लागि अनुकूलित इनपुट फिल्टर समाधानहरू प्रदान गर्दछ।

व्यावसायिक इन्जिनियरिङ क्षमता, भरपर्दो उत्पादन प्रक्रियाहरू, र कडा गुणस्तर नियन्त्रणको साथ, Dufew ले ग्राहकहरूलाई EMC कार्यसम्पादन सुधार गर्न, विद्युतीय हस्तक्षेप घटाउन र स्थिर दीर्घकालीन सञ्चालन हासिल गर्न मद्दत गर्छ।
