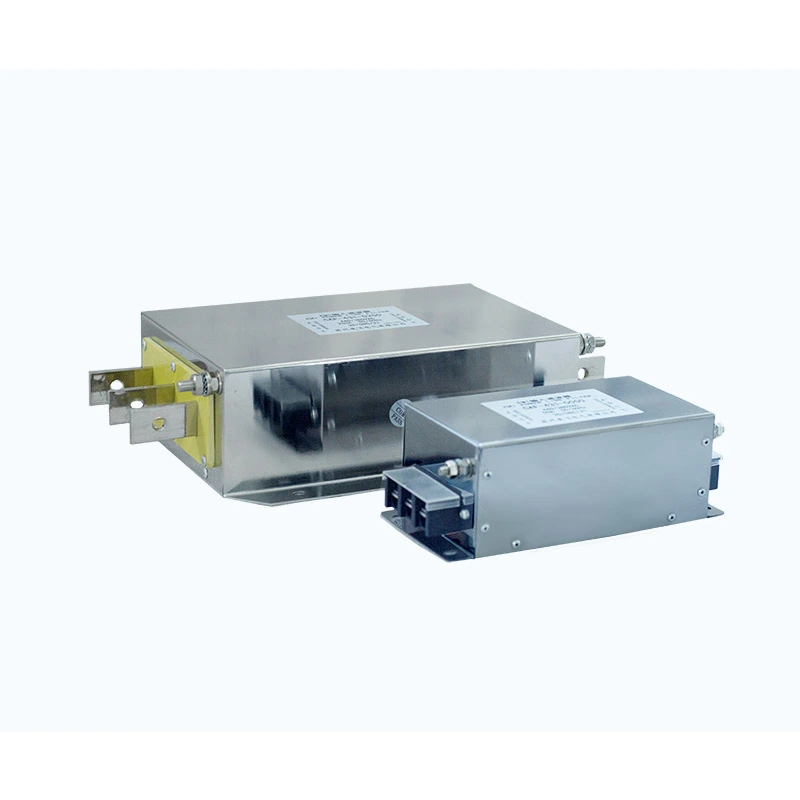

आउटपुट फिल्टर

आउटपुट फिल्टर VFD आउटपुट टर्मिनलहरू र मोटर इनपुट टर्मिनलहरू बीच मोटरमा प्रसारित विद्युतीय संकेतहरूको गुणस्तर सुधार गर्न स्थापना गरिएको छ।

अप्टिमाइज्ड चुम्बकीय कम्पोनेन्टहरूसँग बहु-चरण फिल्टरिङ सर्किटहरू संयोजन गरेर, यसले PWM इन्भर्टर सञ्चालनद्वारा उत्पन्न उच्च-फ्रिक्वेन्सी स्विचिङ हस्तक्षेपलाई कम गर्छ र मोटर टर्मिनलहरूमा विद्युतीय तनाव कम गर्छ।

डिजाइनले कम गर्न मद्दत गर्दछ:

- उच्च आवृत्ति हार्मोनिक घटक

- छिटो स्विचिंग को कारण भोल्टेज स्पाइक पल्स

- मोटर इन्सुलेशनमा dv/dt तनाव

- मोटर केबलहरू मार्फत विद्युत चुम्बकीय हस्तक्षेप

इन्सुलेशन प्रणाली प्रदान गर्दछ:

- लाइन-देखि-लाइन: 1500VDC / 60S

- लाइन-टू-ग्राउन्ड: 2500VDC / 60S

100MΩ माथि इन्सुलेशन प्रतिरोधको साथ, 1 मिनेटको लागि 1.4 गुणा मूल्याङ्कन गरिएको वर्तमानको ओभरलोड क्षमता, र 400m सम्मको मोटर केबल दूरीको लागि शिल्डेड केबलहरूको समर्थन, Dufew समाधानहरू औद्योगिक ड्राइभ प्रणालीहरूको माग गर्न उपयुक्त छन्।

प्राविधिक विनिर्देशहरू

मोडेल विवरण

CAF-4 3 2-0600

मुख्य फाइदाहरू

1. लामो केबल आवेदन क्षमता

लामो मोटर केबलहरूले वितरित क्यापेसिटन्स परिचय गर्न सक्छ, जसले वर्तमान र उच्च आवृत्ति हस्तक्षेप बढाउन सक्छ। अनुकूलित चुम्बकीय सर्किट डिजाइनले केबल क्यापेसिटन्सको प्रभावलाई कम गर्न, आउटपुट वेभफर्म स्थिरता सुधार गर्न र उच्च-फ्रिक्वेन्सी विकिरण कम गर्न मद्दत गर्दछ, फिल्टरलाई टाढाको मोटर स्थापनाहरूको लागि उपयुक्त बनाउँदछ। यसले 400 मिटर सम्म शिल्डेड केबल र 300 मिटर सम्म अनशिल्डेड केबलहरूलाई समर्थन गर्दछ।

2. सुधारिएको मोटर इन्सुलेशन संरक्षण

PWM स्विचिङ अपरेशनले मोटर विन्डिङहरूमा तीव्र भोल्टेज वृद्धि र उच्च आवृत्ति तनाव उत्पन्न गर्न सक्छ। आउटपुट फिल्टरले dv/dt प्रभाव र भोल्टेज स्पाइक तनाव कम गर्न मद्दत गर्दछ, पल्स स्विच गर्दा इन्सुलेशन उमेर सीमित गर्न र समग्र मोटर सेवा विश्वसनीयता सुधार गर्न।

3. कम विद्युत चुम्बकीय हस्तक्षेप

बहु-चरण फिल्टरिङ संरचनाले उच्च-फ्रिक्वेन्सी स्विचिङ शोर साथै साझा-मोड र भिन्न-मोड हस्तक्षेपलाई दबाउन मद्दत गर्दछ। यसले EMC कार्यसम्पादन सुधार गर्न सक्छ र संवेदनशील नियन्त्रण र अनुगमन उपकरणहरूले सुसज्जित प्रणालीहरूमा हस्तक्षेप कम गर्न सक्छ।

4. कम अतिरिक्त हानि संग मोटर प्रदर्शन कायम राख्छ

सामान्य मोटर सञ्चालनको लागि आवश्यक मौलिक आवृत्ति ऊर्जा कायम राख्दा फिल्टरिङ डिजाइनले मुख्य रूपमा उच्च-फ्रिक्वेन्सी कम्पोनेन्टहरूलाई लक्षित गर्छ। यसले स्थिर मोटर टर्क आउटपुट कायम राख्न, अतिरिक्त हानि कम गर्न र भरपर्दो निरन्तर सञ्चालनलाई समर्थन गर्दछ।

5. लचिलो औद्योगिक एकीकरण

कम्प्याक्ट डिजाइनले ठाडो र तेर्सो स्थापनालाई समर्थन गर्दछ र विभिन्न क्याबिनेट लेआउटहरू समायोजन गर्न सक्छ। अनुकूलित भोल्टेज र हालको मूल्याङ्कनहरू पनि विशिष्ट औद्योगिक अनुप्रयोगहरू र OEM परियोजना आवश्यकताहरू पूरा गर्न उपलब्ध छन्।

आवेदन परिदृश्यहरू

Dufew आउटपुट फिल्टर अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ मोटर केबल लम्बाइ 50 मिटर भन्दा बढी छ, साथै उच्च-परिशुद्धता सर्वो मेसिनिंग उपकरण, बहु-मोटर सिंक्रोनस ड्राइभ प्रणाली, र उत्पादन लाइनहरू संवेदनशील निरीक्षण उपकरणहरूले सुसज्जित छन्। यो क्रेन र इंजेक्शन मोल्डिंग उपकरणहरूको लागि पनि उपयुक्त छ जसलाई बारम्बार त्वरण र ब्रेक लगाउन आवश्यक छ।

सामान्य अनुप्रयोगहरूमा औद्योगिक स्वचालन, सीएनसी मेसिनरी, लिफ्ट, पोर्ट उपकरण, कपडा मेसिनरी, इन्जेक्शन मोल्डिङ मेसिन र परीक्षण प्रणालीहरू समावेश छन्।

चयन तुलना

उत्पादन क्षमता र गुणस्तर आश्वासन

Dufew इलेक्ट्रिकले फिल्टरहरू, रिएक्टरहरू, ब्रेकिङ प्रतिरोधकहरू, र अनुकूलित विद्युतीय समाधानहरू सहित औद्योगिक पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरूमा विशेषज्ञता दिन्छ।

चुम्बकीय कम्पोनेन्टहरू र ड्राइभ प्रणाली अनुप्रयोगहरूमा इन्जिनियरिङ अनुभवको साथ, Dufew ले विभिन्न भोल्टेज स्तरहरू, वर्तमान दायराहरू, र स्थापना आवश्यकताहरूको लागि अनुकूलित समाधानहरू प्रदान गर्दछ।

Dufew को उत्पादन क्षमताहरूले चुम्बकीय कम्पोनेन्ट प्रशोधन, सटीक घुमाउरो, इन्सुलेशन उपचार, विद्युतीय प्यारामिटर प्रमाणिकरण, र प्रदर्शन परीक्षण, लगातार उत्पादन गुणस्तर र विश्वसनीय उत्पादन प्रदर्शन सुनिश्चित गर्दछ।

गुणस्तर नियन्त्रणमा इन्सुलेशन प्रतिरोध, डाइलेक्ट्रिक प्रतिरोध, तापमान वृद्धि, विद्युतीय प्रदर्शन, र उपस्थिति निरीक्षण समावेश छ। प्रत्येक चरण विद्युतीय सुरक्षा, सञ्चालन स्थिरता, र समाप्त उत्पादनहरूको समग्र गुणस्तर प्रमाणित गर्न डिजाइन गरिएको हो।

Dufew ले विभिन्न औद्योगिक आवश्यकताहरू पूरा गर्न OEM निर्माण, अनुकूलित डिजाइन, प्राविधिक कागजात, र अनुप्रयोग इन्जिनियरिङ समर्थन समर्थन गर्दछ। गुणस्तर कागजातमा ISO गुणस्तर व्यवस्थापन प्रमाणीकरण, CE प्रमाणीकरण, र उत्पादन परीक्षण रिपोर्टहरू समावेश छन्।

प्याकेजिङ र डेलिभरी

Dufew औद्योगिक विद्युतीय घटकहरूको सुरक्षित यातायात सुनिश्चित गर्न निर्यात-मानक प्याकेजिङ लागू गर्दछ।

प्याकेजिङ्ग समाधानहरू समावेश छन्:

- नमी-प्रतिरोधी सुरक्षा

- आघात-प्रतिरोधी फिक्सिंग

- ठूला मोडेलहरूको लागि प्रबलित काठका केसहरू

- उत्पादन पहिचान लेबलहरू

- प्राविधिक कागजातहरू

प्रत्येक उत्पादन ग्राहक आवश्यकताहरु संग अनुपालन सुनिश्चित गर्न ढुवानी अघि निरीक्षण गरिन्छ।

FAQ

Q1: आउटपुट फिल्टर र आउटपुट रिएक्टर बीच के भिन्नता छ?

आउटपुट फिल्टरले मुख्यतया उच्च-फ्रिक्वेन्सी स्विचिङ कम्पोनेन्टहरू, PWM हस्तक्षेप, र मोटर साइडमा विद्युत चुम्बकीय आवाजलाई लक्षित गर्दछ। आउटपुट रिएक्टरले मुख्यतया भोल्टेज वृद्धि दर घटाउँछ, वर्तमान प्रभावलाई सीमित गर्दछ, र आउटपुट तरंग अवस्था सुधार गर्दछ।

माग गर्ने अनुप्रयोगहरूको लागि, उपयुक्त समाधान केबल लम्बाइ, मोटर प्रकार, र EMC आवश्यकताहरूमा निर्भर गर्दछ।

Q2: के यो समाधान मोटर शोर कम गर्न सक्छ?

हो। इन्भर्टर स्विचिंग द्वारा उत्पन्न उच्च-फ्रिक्वेन्सी घटकहरू घटाएर, यसले विद्युत चुम्बकीय कम्पन घटाउन र मोटर सञ्चालन अवस्था सुधार गर्न मद्दत गर्न सक्छ।

Q3: लामो मोटर केबलहरूको लागि फिल्टरिङ किन महत्त्वपूर्ण छ?

लामो केबलहरूले वितरित क्षमता बढाउँछ र उच्च आवृत्ति हस्तक्षेप बढाउन सक्छ। उचित फिल्टरिङले केबल-सम्बन्धित विद्युतीय तनाव कम गर्न र प्रणाली स्थिरता सुधार गर्न मद्दत गर्छ।

Q4: Dufew फिल्टर समाधान अनुकूलित गर्न सक्नुहुन्छ?

हो। Dufew ले ग्राहकको आवश्यकता अनुसार भोल्टेज मूल्याङ्कन, हालको क्षमता, फिल्टरिङ विशेषताहरू, आयामहरू, र स्थापना संरचना सहित अनुकूलित समाधानहरू प्रदान गर्दछ।
