साइन वेभ फिल्टर

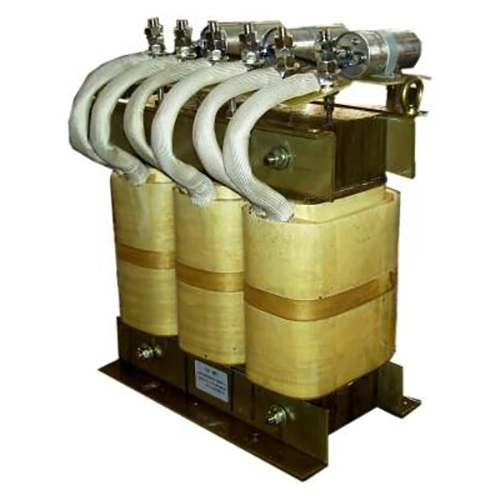

Dufew इलेक्ट्रिक साइन वेभ फिल्टर मोटर-साइड वेभफर्म गुणस्तर सुधार गर्न र औद्योगिक अनुप्रयोगहरूमा भरपर्दो मोटर सुरक्षा प्रदान गर्न VFD प्रणालीहरूको आउटपुट साइडमा स्थापना गरिएको छ। VFD स्विचिङ सञ्चालनको क्रममा, उच्च-फ्रिक्वेन्सी PWM भोल्टेज पल्सहरू मोटर केबलहरू मार्फत उत्पन्न र प्रसारित हुन्छन्, विशेष गरी लामो दूरीको स्थापनाहरूमा, जसले प्रतिबिम्बित भोल्टेज, बढेको dv/dt तनाव, विद्युत चुम्बकीय हस्तक्षेप, र अतिरिक्त मोटर घाटा निम्त्याउन सक्छ।

VFD साइन वेभ फिल्टरले रिएक्टरहरू र क्यापेसिटरहरू मिलेर बनेको LC कम-पास फिल्टरिङ संरचना अपनाउछ। फिल्टरिङ नेटवर्कले क्यारियर-फ्रिक्वेन्सी कम्पोनेन्टहरू र PWM आउटपुट संकेतहरूबाट उच्च-फ्रिक्वेन्सी हार्मोनिक्सलाई कम गर्छ जबकि आधारभूत फ्रिक्वेन्सी भोल्टेजलाई कुशलतापूर्वक पार गर्न अनुमति दिँदै, आउटपुट वेभफर्मलाई सहज नजिक-साइनसाइडल वेभफर्ममा रूपान्तरण गर्दछ।

फिल्टर प्रक्रिया मद्दत गर्छ:

- PWM उच्च आवृत्ति घटकहरू घटाउनुहोस्

- मोटर टर्मिनल भोल्टेज तरंगरूप सुधार गर्नुहोस्

- मोटर इन्सुलेशनमा कम dv/dt तनाव

- विद्युत चुम्बकीय हस्तक्षेप घटाउनुहोस् (EMI)

- मोटर सञ्चालन स्थिरता र सेवा विश्वसनीयता सुधार

उत्पादनले लामो केबल मोटर प्रणाली, स्वचालन उपकरण, र उच्च प्रदर्शन VFD अनुप्रयोगहरूको लागि प्रभावकारी समाधान प्रदान गर्दै, निरन्तर औद्योगिक सञ्चालनको समयमा स्थिर प्रदर्शन कायम राख्न कम-नुक्सान कोल्ड रोल्ड सिलिकन स्टील कोर, क्लास एफ इन्सुलेशन सामग्री, भ्याकुम इम्प्रेग्नेसन टेक्नोलोजी, र अनुकूलित थर्मल संरचनाहरू प्रयोग गर्दछ।

मुख्य फाइदाहरू

1. सुधारिएको VFD आउटपुट वेभफॉर्म

एक मानक आउटपुट रिएक्टरको विपरीत जसले मुख्यतया सर्किट प्रतिबाधा बढाउँछ, LC फिल्टरिंग संरचनाले उच्च-फ्रिक्वेन्सी स्विचिङ कम्पोनेन्टहरूको ठूलो क्षीणता प्रदान गर्दछ, जसको परिणामस्वरूप कम उच्च-फ्रिक्वेन्सी विरूपण र मोटर विन्डिङहरूमा कम विद्युतीय तनावको साथ एक चिल्लो मोटर भोल्टेज वेभफॉर्म हुन्छ।

2. कम मोटर इन्सुलेशन तनाव

उच्च dv/dt PWM पल्सहरूले इन्सुलेशन तनाव बढाउन सक्छ, विशेष गरी जब लामो केबलहरू VFD र मोटर बीचमा स्थापित हुन्छन्। फिल्टरले भोल्टेज स्पाइक्स र रिफ्लेक्ट-वेभ प्रभावहरूलाई सीमित गर्न मद्दत गर्छ, मोटर घुमाउरो इन्सुलेशनमा तनाव कम गर्छ र लामो-समयको मोटर सञ्चालनलाई समर्थन गर्दछ।

3. लामो दूरीको मोटर केबलहरूको लागि उपयुक्त

लामो मोटर केबलहरूले वितरित क्यापेसिटन्स परिचय दिन्छ जसले चार्जिङ वर्तमान र प्रतिबिम्बित भोल्टेज बढाउन सक्छ। Dufew ले रिमोट पम्प प्रणाली, बाहिरी मोटर उपकरण, भूमिगत मेसिनरी, र ठूला उत्पादन लाइनहरू जस्ता अनुप्रयोगहरूको लागि प्रणाली आवश्यकताहरू अनुसार विद्युतीय मापदण्डहरू समायोजन गर्दछ।

4. सुधारिएको मोटर सञ्चालन सर्तहरू

उच्च-फ्रिक्वेन्सी हस्तक्षेप र आउटपुट वेभफर्म विरूपणलाई कम गरेर, फिल्टरले मोटर विद्युत चुम्बकीय आवाज, अतिरिक्त तापमान वृद्धि, हार्मोनिक-सम्बन्धित हानि, र अस्थिर इन्भर्टर आउटपुट वेभफर्महरूसँग सम्बन्धित मेकानिकल कम्पन कम गर्न मद्दत गर्न सक्छ।

प्राविधिक डिजाइन सुविधाहरू

अनुकूलित LC कम-पास फिल्टरिंग संरचना

रिएक्टर र क्यापेसिटर VFD को PWM आउटपुट विशेषताहरु अनुसार मेल खान्छ। परिणामस्वरूप LC संरचनाले मौलिक फ्रिक्वेन्सीको प्रसारणलाई कायम राख्दै र मोटर साइडमा भोल्टेज वेभफर्म सुधार गर्दा क्यारियर-फ्रिक्वेन्सी कम्पोनेन्टहरूलाई कम गर्छ।

कम हानि चुम्बकीय सर्किट डिजाइन

चुम्बकीय प्रणालीले कोल्ड-रोल्ड सिलिकन स्टिल कोरहरू, एक अनुकूलित एयर-गैप संरचना, र कम-हानि चुम्बकीय सामग्रीहरू स्थिर इन्डक्टन्स विशेषताहरू कायम राख्न र निरन्तर सञ्चालनको क्रममा चुम्बकीय हानि नियन्त्रण गर्न प्रयोग गर्न सक्छ।

भरपर्दो इन्सुलेशन र थर्मल डिजाइन

इन्सुलेशन प्रणालीले कक्षा F उच्च-तापमान इन्सुलेशन, भ्याकुम गर्भाधान, र ज्वाला-प्रतिरोधी इन्सुलेशन सामग्रीहरू समावेश गर्न सक्छ। यी उपायहरूले डाइलेक्ट्रिक बल, मेकानिकल स्थिरता, र निरन्तर औद्योगिक अवस्थाहरूमा भरपर्दो सञ्चालनलाई समर्थन गर्दछ।

मोडेल विवरण

उदाहरण: SWF-4 3 2-1200

प्राविधिक विनिर्देशहरू

सामान्य अनुप्रयोगहरू

Dufew Sine Wave Filter समाधानहरू VFD प्रणालीहरूको लागि उपयुक्त छन् जसमा सुधारिएको आउटपुट वेभफॉर्म प्रदर्शन र मोटर सुरक्षा आवश्यक पर्दछ।

उत्पादन क्षमता र गुणस्तर आश्वासन

Dufew इलेक्ट्रिकले फिल्टरहरू, रिएक्टरहरू, ब्रेकिङ प्रतिरोधकहरू, ट्रान्सफर्मरहरू, र अनुकूलित विद्युतीय समाधानहरू सहित औद्योगिक पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरू निर्माण गर्दछ। वेभफर्म फिल्टरिंग उत्पादनहरूका लागि, चुम्बकीय घटक तयारी र इन्सुलेशन उपचार, गर्भाधान, विद्युतीय परीक्षण, र अन्तिम निरीक्षण सम्म घुमाउरो प्रक्रियाहरू मार्फत उत्पादन गरिन्छ।

निर्माण प्रक्रियाहरू समावेश छन्:

- चुम्बकीय कोर प्रशोधन

- सटीक घुमाउरो

- इन्सुलेशन उपचार

- वैक्यूम गर्भाधान

- विद्युत प्रदर्शन परीक्षण

गुणस्तर निरीक्षणले मुख्य विद्युतीय र मेकानिकल प्यारामिटरहरू समावेश गर्दछ, जाँचहरू सहित:

- इन्सुलेशन प्रतिरोध परीक्षण

- डाइलेक्ट्रिक प्रतिरोध परीक्षण

- विद्युत प्यारामिटर प्रमाणिकरण

- तापक्रम वृद्धि परीक्षण

- अन्तिम उपस्थिति निरीक्षण

Dufew इलेक्ट्रिकले OEM निर्माण, अनुकूलित विद्युतीय मापदण्डहरू, ईन्जिनियरिङ् अनुप्रयोग समर्थन, र परियोजना-आधारित आपूर्तिलाई पनि समर्थन गर्दछ। उत्पादन रेखाचित्र, परीक्षण रिपोर्ट, र प्रमाणीकरण कागजातहरू ग्राहक र परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ।

प्याकेजिङ र डेलिभरी

Dufew औद्योगिक विद्युत उत्पादनहरु को लागी निर्यात मानक प्याकेजिङ्ग समाधान प्रदान गर्दछ।

प्याकेजिङ समावेश छ:

- नमी-प्रतिरोधी सुरक्षा

- आघात-प्रतिरोधी फिक्सिंग

- भारी मोडेलहरूको लागि प्रबलित काठका केसहरू

- उत्पादन पहिचान लेबलहरू

- प्राविधिक कागजातहरू

उत्पादन विशिष्टताहरू ग्राहक आवश्यकताहरू पूरा गर्न सुनिश्चित गर्न ढुवानी अघि प्रत्येक एकाइ निरीक्षण गरिन्छ।

साइन वेभ फिल्टर बनाम आउटपुट रिएक्टर

FAQ

Q1: साइन वेभ फिल्टर र आउटपुट रिएक्टर बीच के भिन्नता छ?

साइन वेभ फिल्टरले PWM स्विचिङ कम्पोनेन्टहरू कम गर्न र मोटर-साइड वेभफर्म गुणस्तर सुधार गर्न LC फिल्टरिङ संरचना प्रयोग गर्दछ। आउटपुट रिएक्टरले मुख्यतया वर्तमान परिवर्तनहरू सीमित गर्न र भोल्टेज वृद्धि दर कम गर्न प्रतिबाधा बढाउँछ, तर यसले महत्त्वपूर्ण रूपमा आउटपुट तरंगको आकार बदल्दैन।

Q2: यो उत्पादन VFD प्रणालीमा कहिले स्थापना गर्नुपर्छ?

लामो मोटर केबलहरू, संवेदनशील मोटरहरू, कडा EMC आवश्यकताहरू, वा PWM भोल्टेज तनावले मोटरको विश्वसनीयतालाई असर गर्न सक्ने प्रणालीहरू भएका अनुप्रयोगहरूको लागि यो सिफारिस गरिन्छ।

Q3: के यसले लामो दूरीको मोटर केबल अनुप्रयोगहरूलाई समर्थन गर्न सक्छ?

हो। फिल्टरिङ प्यारामिटरहरू केबल लम्बाइ, मोटर पावर, VFD विशेषताहरू, र सञ्चालन अवस्था अनुसार अनुकूलित गर्न सकिन्छ।

Q4: Dufew अनुकूलित समाधान प्रदान गर्न सक्छ?

हो। Dufew ले भोल्टेज मूल्याङ्कन, हालको क्षमता, क्यारियर फ्रिक्वेन्सी, स्थापना आवश्यकताहरू, र विशिष्ट अनुप्रयोग अवस्थाहरूमा आधारित अनुकूलित डिजाइनहरूलाई समर्थन गर्दछ।
