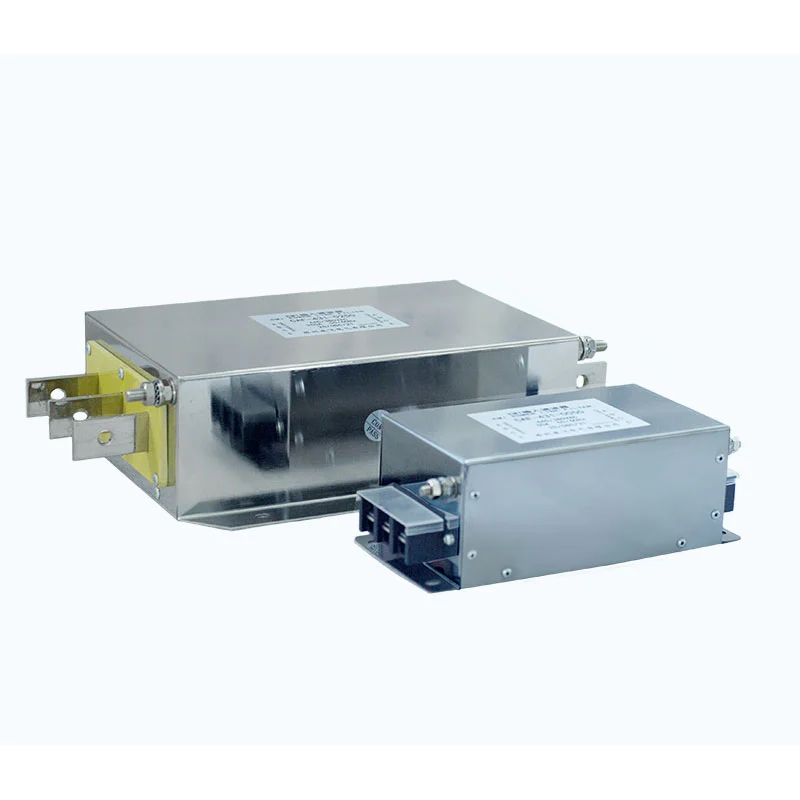

विद्युत चुम्बकीय हस्तक्षेप फिल्टर

विद्युत चुम्बकीय हस्तक्षेप फिल्टरले बहु-चरण लो-पास फिल्टरिङ नेटवर्क समावेश गर्दछ जसमा सामान्य-मोड चोक, एक्स क्यापेसिटरहरू, वाई क्यापेसिटरहरू, र प्रतिरोधकहरू समावेश हुन्छन्।

कमन-मोड चोकले एउटै चुम्बकीय कोरमा दुईवटा कन्डक्टरहरू प्रयोग गर्दछ र सामान्य-मोड हस्तक्षेपमा उच्च प्रतिबाधा प्रस्तुत गर्दछ। X क्यापेसिटरहरू डिफरेंशियल-मोड हस्तक्षेपलाई दबाउन लाइन कन्डक्टरहरूमा जोडिएका छन्, जबकि Y क्यापेसिटरहरू पावर लाइनहरू र ग्राउन्डको बीचमा जोडिएका छन् उच्च-फ्रिक्वेन्सी सामान्य-मोड शोरको लागि बाटो प्रदान गर्न।

यी कम्पोनेन्टहरूले ब्रोडब्यान्ड ईएमआई सप्रेसन प्रदान गर्न सँगै काम गर्छन्। बहु-चरण फिल्टरिंग संरचना सामान्यतया चर फ्रिक्वेन्सी ड्राइभ अनुप्रयोगहरूमा सामना गर्ने हस्तक्षेप आवृत्ति विशेषताहरू अनुसार अनुकूलित हुन्छ।

प्राविधिक विनिर्देशहरू

मुख्य उत्पादन लाभहरू

- सामान्य-मोड र विभेदक-मोड दमन: फिल्टरिङ नेटवर्क सामान्य-मोड र भिन्न-मोड विद्युत चुम्बकीय हस्तक्षेप दुवै कम गर्न डिजाइन गरिएको छ।

- द्विदिशात्मक EMI दमन: फिल्टरले बिजुली आपूर्ति र जडान गरिएका उपकरणहरू बीचको यात्रा हस्तक्षेपलाई कम गर्न सक्छ, दुबै दिशाहरूमा अनावश्यक आवाज प्रसारण कम गर्न मद्दत गर्दछ।

- VFD अनुप्रयोग अनुकूलता: चर फ्रिक्वेन्सी ड्राइभ प्रणालीहरूको लागि डिजाइन गरिएको जहाँ स्विच-सम्बन्धित विद्युत चुम्बकीय हस्तक्षेप र सञ्चालन गरिएको आवाजलाई थप दमन आवश्यक पर्दछ।

- मल्टि-स्टेज फिल्टरिङ: सामान्य-मोड चोक, एक्स क्यापेसिटर, वाई क्यापेसिटर, र प्रतिरोधी तत्वहरूको संयोजनले बहु-चरण फिल्टरिङ प्रदर्शन प्रदान गर्दछ।

- फराकिलो विद्युतीय दायरा: 220VAC देखि 1140VAC सम्म रेटेड भोल्टेज विकल्पहरू र 5A देखि 1600A सम्म मूल्याङ्कन गरिएका वर्तमान विकल्पहरूले औद्योगिक पावर अनुप्रयोगहरूको विस्तृत दायरालाई समर्थन गर्दछ।

- कम रिसाव वर्तमान डिजाइन: फिल्टरिंग संरचना चुहावट वर्तमान र प्रणाली ग्राउन्डिङ आवश्यकताहरु को लागी विचार गरी डिजाइन गरिएको छ।

- लामो केबल अनुप्रयोगहरू: उपयुक्त कन्फिगरेसनहरू लामो मोटर केबलहरू प्रयोग गरेर VFD प्रणालीहरूको लागि उपलब्ध छन्, वास्तविक ड्राइभ, केबल, मोटर, र स्थापना अवस्थाहरूको अधीनमा।

- अनुकूलित चयन: Dufew इलेक्ट्रिकले मूल्याङ्कन गरिएको भोल्टेज, वर्तमान, फ्रिक्वेन्सी, केबल लम्बाइ, स्थापना अवस्था, र उत्पादन चयनको लागि अन्य अनुप्रयोग प्यारामिटरहरू मूल्याङ्कन गर्न सक्छ।

सामान्य अनुप्रयोगहरू

विद्युत चुम्बकीय हस्तक्षेप फिल्टर औद्योगिक अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ विद्युत चुम्बकीय अनुकूलता र शक्ति गुणस्तर महत्त्वपूर्ण छ, सहित:

1. कडा विद्युत चुम्बकीय अनुकूलता आवश्यकताहरु संग औद्योगिक उपकरण।

2. धेरै VFD हरू प्रयोग गर्ने प्रणालीहरू जहाँ ड्राइभहरू बीचको विद्युत चुम्बकीय हस्तक्षेपलाई नियन्त्रण गर्न आवश्यक छ।

3. VFD इनपुट अनुप्रयोगहरू जहाँ सञ्चालन वा विकिरण हस्तक्षेपले पावर नेटवर्क वा नजिकैका उपकरणहरूलाई असर गर्न सक्छ।

४. विद्युतीय अवरोध, हार्मोनिक हस्तक्षेप, वा अत्यधिक विद्युत चुम्बकीय आवाजबाट प्रभावित VFD प्रणालीहरू।

5. हस्तक्षेप-सम्बन्धित असामान्य सञ्चालन विरुद्ध अतिरिक्त सुरक्षा चाहिने औद्योगिक उपकरणहरू।

6. औद्योगिक उत्पादन र स्वचालन उपकरण।

7. विद्युतीय विद्युतीय उपकरणहरू प्रयोग गरेर नवीकरणीय ऊर्जा र ऊर्जा भण्डारण प्रणालीहरू।

8. लामो केबल चल्ने वा विद्युत चुम्बकीय वातावरणको माग गर्ने मोटर ड्राइभ प्रणालीहरू।

ईन्जिनियरिङ् र अनुकूलन समर्थन

विद्युत चुम्बकीय हस्तक्षेप फिल्टर चयन गर्न मिल्दो भोल्टेज र वर्तमान भन्दा बढी आवश्यक छ। फिल्टरको पूर्ण विद्युतीय प्रणाली, उपकरण कन्फिगरेसन, र स्थापना वातावरणको आधारमा मूल्याङ्कन गरिनु पर्छ कि चयन गरिएको निर्दिष्टीकरण इच्छित अनुप्रयोगको लागि उपयुक्त छ।

Dufew इलेक्ट्रिकले मूल्याङ्कन गरिएको भोल्टेज र वर्तमान, अपरेटिङ फ्रिक्वेन्सी, VFD पावर मूल्याङ्कन, सामान्य-मोड र भिन्नता-मोड हस्तक्षेप, मोटर केबल लम्बाइ, ढाल वा असुरक्षित केबल कन्फिगरेसन, ग्राउन्डिङ अवस्था, स्थापना ठाउँ, थर्मल आवश्यकताहरू, विद्युत चुम्बकीय वातावरण, र ग्राहक रेखाचित्र वा प्राविधिक विशिष्टताहरूमा आधारित प्राविधिक मूल्याङ्कनलाई समर्थन गर्न सक्छ।

अनुकूलित परियोजनाहरूको लागि, ग्राहकहरूले विद्युतीय विवरणहरू, प्राविधिक रेखाचित्रहरू, भौतिक नमूनाहरू, उपकरण जानकारी, वा इन्जिनियरिङ मूल्याङ्कनका लागि आवेदन सर्तहरू प्रदान गर्न सक्छन्। यी आवश्यकताहरूको आधारमा, Dufew इलेक्ट्रिकले मानक उत्पादनहरू आपूर्ति गर्न वा अनुप्रयोग-विशिष्ट फिल्टर कन्फिगरेसनहरू विकास गर्न सक्छ।

स्थापना गाइड

1. उत्पादन चयन पुष्टि गर्नुहोस्

VFD पावर मूल्याङ्कन र विद्युत चुम्बकीय वातावरण अनुसार फिल्टरको मूल्याङ्कन भोल्टेज र मूल्याङ्कन गरिएको वर्तमान चयन गर्नुहोस्। सामान्य चयन दिशानिर्देशको रूपमा, फिल्टरको मूल्याङ्कन गरिएको वर्तमान उपकरणको मूल्याङ्कन गरिएको वर्तमानको लगभग 1.2--1.5 गुणा चयन गर्न सकिन्छ, वास्तविक अनुप्रयोग र निर्माताको सिफारिसहरूको अधीनमा। फिल्टरको मूल्याङ्कन भोल्टेज VFD अपरेटिङ भोल्टेजसँग मेल खानुपर्छ।

2. फिल्टर निरीक्षण गर्नुहोस्

क्षतिको लागि घेरा जाँच गर्नुहोस्, टर्मिनलहरू अक्षुण्ण छन् भनी प्रमाणित गर्नुहोस्, र उत्पादन चिन्हहरू र विशिष्टताहरू स्पष्ट रूपमा देखिने छन् भनी पुष्टि गर्नुहोस्।

3. स्थापना स्थिति निर्धारण गर्नुहोस्

उपकरणको पावर प्रविष्टि बिन्दुमा वा VFD जस्ता हस्तक्षेप स्रोतको इनपुट साइडमा फिल्टर स्थापना गर्नुहोस्, र यसलाई सुरक्षित उपकरणको व्यावहारिक रूपमा नजिक राख्नुहोस्।

मेटल कन्ट्रोल क्याबिनेटमा स्थापना गर्दा, फिल्टर एन्क्लोजर र क्याबिनेट बीचको पर्याप्त मेटल-टू-मेटल सम्पर्क सुनिश्चित गर्नुहोस् तातो अपव्यय र विद्युत चुम्बकीय संरक्षणलाई समर्थन गर्न।

4. फिल्टर सुरक्षित गर्नुहोस्

कन्ट्रोल क्याबिनेट भित्र वा माउन्टिङ प्लेटमा फिल्टर सुरक्षित गर्न तोकिएको माउन्टिङ प्वालहरू प्रयोग गर्नुहोस्। सुनिश्चित गर्नुहोस् कि फिल्टर दृढतापूर्वक स्थापित छ र प्रतिबाधा मिलान र ग्राउन्डिङ आवश्यकताहरू ठीकसँग विचार गरिन्छ।

5. विद्युत जडानहरू बनाउनुहोस्

तारिङ रेखाचित्र अनुसार बिजुली आपूर्ति र VFD इनपुट बीच श्रृंखलामा फिल्टर जडान गर्नुहोस्। इनपुट र आउटपुट टर्मिनलहरू उल्टो नगर्नुहोस्।

ग्राउन्डिङ टर्मिनल विश्वसनीय रूपमा सुरक्षात्मक पृथ्वीमा जोडिएको हुनुपर्छ। ग्राउन्डिङ जडानलाई व्यावहारिक रूपमा छोटो राख्नुहोस्; ग्राउन्डिङ कन्डक्टरको लम्बाइ ३० सेन्टिमिटरभन्दा बढी नहुने सिफारिस गरिन्छ।

6. इनपुट र आउटपुट तारहरू अलग गर्नुहोस्

लोड-साइड वा आउटपुट तारहरूसँग फिल्टर इनपुट तारहरू बन्डल नगर्नुहोस्। त्यसो गर्दा इनपुट र आउटपुट पक्षहरू बीचको विद्युत चुम्बकीय युग्मन बढाउन सक्छ र EMI दबाउन फिल्टरको क्षमतालाई उल्लेखनीय रूपमा कम गर्न सक्छ।

अवांछित युग्मनलाई कम गर्नको लागि इनपुट र आउटपुट तारहरू अलग-अलग राउट गरिनु पर्छ।

7. पावर अन परीक्षण

सबै जडानहरू सही छन् भनी पुष्टि गरेपछि, प्रणालीमा पावर गर्नुहोस् र VFD सञ्चालन अवस्था निगरानी गर्नुहोस्। प्रमाणित गर्नुहोस् कि विद्युत चुम्बकीय हस्तक्षेप र असामान्य अपरेटिङ अवस्थाहरूमा अपेक्षित कमी हासिल भएको छ।

एकीकृत कम्पोजिट EMI फिल्टर बनाम परम्परागत सरल फिल्टर

निर्माण र गुणस्तर आश्वासन

Dufew इलेक्ट्रिक पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरूको चीन-आधारित निर्माता र आपूर्तिकर्ता हो, जसमा औद्योगिक प्रतिरोधकहरू, ब्रेकिङ प्रणालीहरू, रिएक्टरहरू, EMI फिल्टरहरू, पावर फिल्टरहरू, ट्रान्सफर्मरहरू, र अनुकूलित विद्युतीय घटकहरू कभर गर्ने क्षमताहरू छन्। विद्युत चुम्बकीय हस्तक्षेप फिल्टरहरूको लागि, उत्पादन र निरीक्षण उत्पादन विशिष्टताहरू, लागू प्राविधिक आवश्यकताहरू, र ग्राहक आवश्यकताहरू अनुसार गरिन्छ।

निर्माण प्रक्रियाले सामग्री चयन, कम्पोनेन्ट असेंबली, विद्युतीय परीक्षण, प्रदर्शन प्रमाणीकरण, अन्तिम निरीक्षण, प्याकेजिङ्ग, र ढुवानी समावेश गर्दछ। मुख्य गुणस्तर जाँचहरू समावेश हुन सक्छन्:

- रेटेड भोल्टेज र वर्तमान प्रमाणिकरण
- इन्सुलेशन प्रतिरोध परीक्षण
- डाइलेक्ट्रिक शक्ति परीक्षण
- विद्युत प्रदर्शन परीक्षण
- दृश्य र आयामी निरीक्षण
- टर्मिनल र जडान निरीक्षण
- अन्तिम उत्पादन निरीक्षण

उत्पादन विनिर्देशहरू र निरीक्षण आवश्यकताहरू लगातार विद्युत प्रदर्शन र उत्पादन गुणस्तर कायम राख्न उत्पादन भर नियन्त्रण गरिन्छ। उत्पादन-विशेष परीक्षण रेकर्डहरू र प्राविधिक कागजातहरू पनि परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ।

प्रमाणपत्र र प्राविधिक दस्तावेज

Dufew Electric ले ग्राहक मूल्याङ्कन र खरीद आवश्यकताहरूलाई समर्थन गर्न सान्दर्भिक गुणस्तर प्रमाणपत्रहरू, उत्पादन कागजातहरू, र परीक्षण रेकर्डहरू राख्छ।

लागू प्रमाणपत्रहरू र प्राविधिक कागजातहरू विशिष्ट उत्पादन, परियोजना, र ग्राहक आवश्यकताहरू अनुसार समीक्षाको लागि प्रदान गर्न सकिन्छ।

विश्वव्यापी आपूर्ति र वितरण

चीनमा पावर इलेक्ट्रोनिक्स कम्पोनेन्ट्स आपूर्तिकर्ताको रूपमा, Dufew इलेक्ट्रिकले उत्पादन, निरीक्षण, प्याकेजिङ्ग, र ढुवानी मार्फत उत्पादन चयन र नमूना मूल्याङ्कनबाट अन्तर्राष्ट्रिय B2B अर्डरहरूलाई समर्थन गर्दछ।

सामान्य डेलिभरी व्यवस्थाहरू अर्डर भोल्युम, उत्पादन आयाम, गन्तव्य, नेतृत्व समय, र ग्राहक आवश्यकताहरू अनुसार समन्वय गर्न सकिन्छ।

उपलब्ध रसद विकल्पहरू समावेश हुन सक्छन्:

- समुद्री फ्रेट: नियमित र ठूलो मात्रा अन्तर्राष्ट्रिय अर्डरहरूको लागि उपयुक्त।

- एयर फ्रेट: तत्काल ढुवानी, नमूनाहरू, र सानो-भोल्युम अर्डरहरूको लागि उपयुक्त।

- एक्सप्रेस डेलिभरी: प्राविधिक नमूनाहरू र साना प्याकेजहरूको लागि उपयुक्त जहाँ छिटो डेलिभरी आवश्यक छ।

- ग्राहक-निर्वाचित फर्वार्डर: Dufew इलेक्ट्रिकले आवश्यक पर्दा ग्राहकको मनोनित रसद प्रदायकसँग ढुवानी समन्वय गर्न सक्छ।

निर्यात प्याकेजिङ्ग उत्पादन संरचना र यातायात आवश्यकताहरू अनुसार व्यवस्थित गर्न सकिन्छ ह्यान्डलिंग र अन्तर्राष्ट्रिय ट्रान्जिटको समयमा विद्युतीय घटकहरू जोगाउन मद्दत गर्न।

किन Dufew इलेक्ट्रिक छान्नुहोस्?

व्यावसायिक पावर इलेक्ट्रोनिक्स निर्माण

डुफ्यू इलेक्ट्रिकले प्रतिरोधकहरू, ब्रेकिङ प्रणालीहरू, रिएक्टरहरू, विद्युत चुम्बकीय हस्तक्षेप फिल्टरहरू, पावर फिल्टरहरू, र ट्रान्सफर्मरहरू सहित पावर इलेक्ट्रोनिक्स कम्पोनेन्टहरूमा फोकस गर्दछ।

आवेदन-आधारित प्राविधिक समर्थन

उत्पादन चयन बिजुली मापदण्डहरू, VFD विशेषताहरू, केबल लम्बाइ, विद्युत चुम्बकीय वातावरण, स्थापना अवस्था, र अन्य प्रणाली आवश्यकताहरू अनुसार मूल्याङ्कन गर्न सकिन्छ।

अनुकूलित उत्पादन क्षमता

Dufew ले ईन्जिनियरिङ् मूल्याङ्कनको अधीनमा अनुकूलित विद्युतीय विशिष्टताहरू, कन्फिगरेसनहरू, रेखाचित्रहरू, नमूनाहरू, र अनुप्रयोग-विशेष आवश्यकताहरूलाई समर्थन गर्दछ।

गुणस्तर नियन्त्रण

उत्पादन सामग्री निरीक्षण, नियन्त्रित विधानसभा, विद्युत परीक्षण, अन्तिम निरीक्षण, र लागू आवश्यकताहरु अनुसार उत्पादन कागजात समावेश गर्दछ।

ग्लोबल B2B आपूर्ति

Dufew इलेक्ट्रिकले उपकरण निर्माताहरू, प्रणाली एकीकरणकर्ताहरू, वितरकहरू, OEM ग्राहकहरू, र औद्योगिक प्रयोगकर्ताहरूलाई उत्पादन आपूर्ति र अन्तर्राष्ट्रिय रसद समन्वयको साथ समर्थन गर्दछ।

बारम्बार सोधिने प्रश्नहरू

Q1: किन विद्युत चुम्बकीय हस्तक्षेप फिल्टरले दुबै दिशामा हस्तक्षेपलाई दबाउन सक्छ?

यसको फिल्टरिङ नेटवर्कले पावर सप्लाई र जडान गरिएका उपकरणहरू बीच यात्रा गर्ने अनावश्यक आवाजलाई कम गर्छ, जसले आगमन र बाहिर जाने विद्युत चुम्बकीय हस्तक्षेपलाई कम गर्न मद्दत गर्छ।

Q2: यदि VFD ले पहिले नै रिएक्टर प्रयोग गरेको छ भने के फिल्टर अझै आवश्यक छ?

हो, जब अतिरिक्त EMI दमन आवश्यक हुन्छ। रिएक्टरहरूले मुख्य रूपमा वर्तमान हार्मोनिक्स र पावर अवरोधहरूलाई सम्बोधन गर्दछ, जबकि EMI फिल्टरहरूले विद्युत चुम्बकीय आवाजलाई लक्षित गर्दछ। त्यसैले तिनीहरू एकअर्काको पूरक हुन सक्छन्।

Q3: के सामान्य-मोड चोकमा भएका दुई कन्डक्टरहरूले सर्ट सर्किट हुन सक्छ?

होइन। एउटै चुम्बकीय कोर साझा गर्दा कन्डक्टरहरू विद्युतीय रूपमा इन्सुलेटेड हुन्छन्। सामान्य भिन्नता-मोड अपरेशन अन्तर्गत, तिनीहरूको चुम्बकीय प्रवाहहरू ठूलो मात्रामा एकअर्कालाई रद्द गर्दछ।

Q4: के X र Y क्यापेसिटरहरू आदानप्रदान गर्न सकिन्छ?

नम्बर X क्यापेसिटरहरू भिन्न-मोड आवाजको लागि लाइन कन्डक्टरहरूमा प्रयोग गरिन्छ, जबकि Y क्यापेसिटरहरू सामान्य-मोड आवाजको लागि पावर लाइनहरू र ग्राउन्ड बीच जडान हुन्छन्। तिनीहरूसँग विभिन्न सुरक्षा र इन्सुलेशन आवश्यकताहरू छन्।
